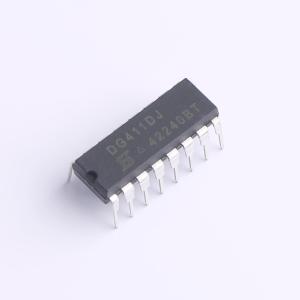

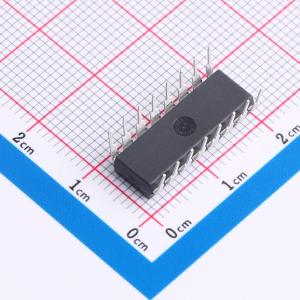

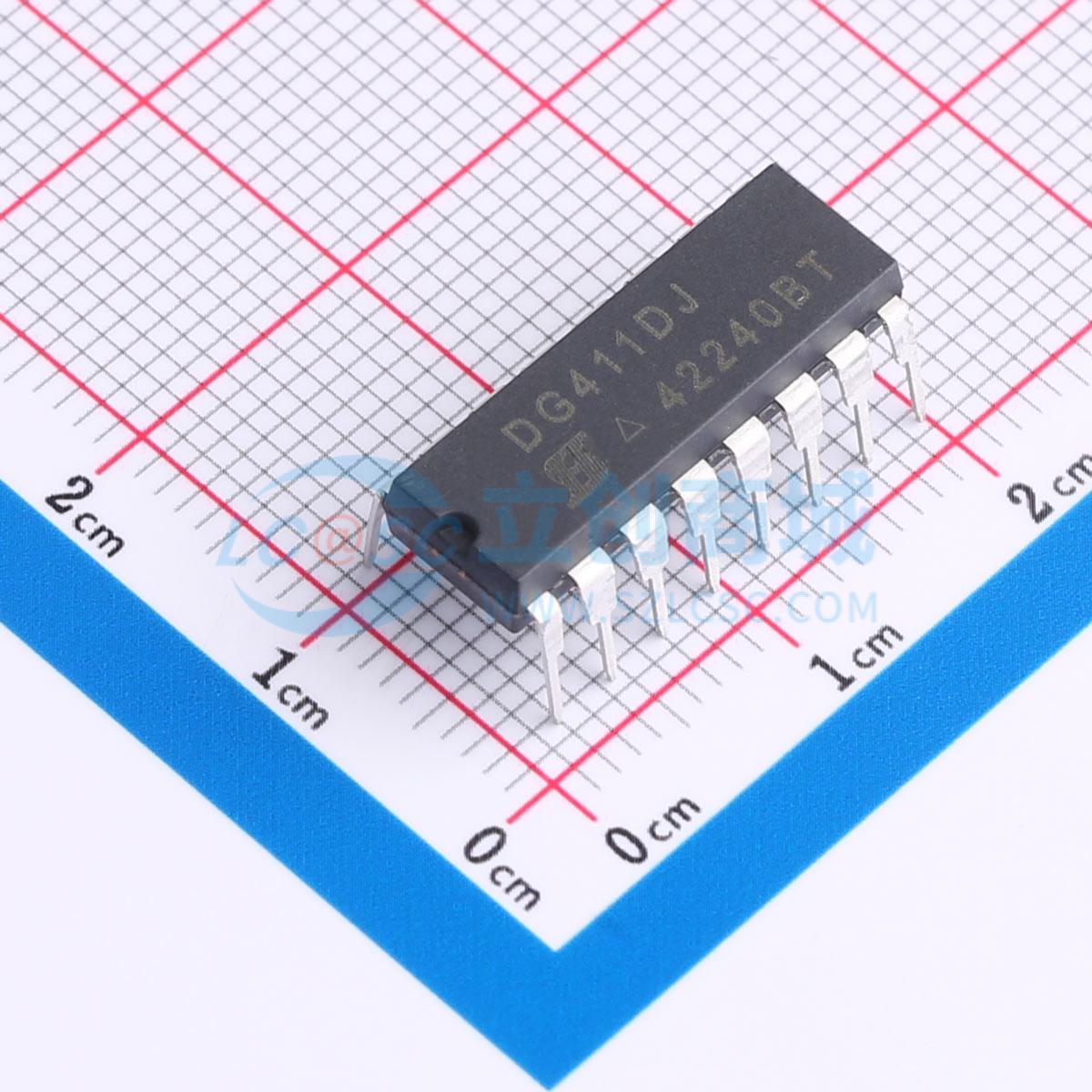

DG411DJ-E3

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: DG411DJ-E3
商品编号: C1546388
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.56克(g)

商品参数

商品概述

DG411 系列单片四通道模拟开关旨在为精密模拟信号提供高速、低误差的切换功能。该系列结合了低功耗（0.35 μW）与高速（导通时间 tON：110 ns）的特性，非常适合便携式和电池供电的工业应用。为实现高电压额定值和卓越的开关性能，DG411 系列采用了 Vishay Siliconix 的高压硅栅工艺制造。外延层可防止闩锁效应。每个开关在导通时双向导通性能相同，在关断时可阻断高达电源电压的输入电压。如真值表所示，DG411 和 DG412 对相反的控制逻辑做出响应。DG413 包含两个常开开关和两个常闭开关。

商品特性

符合 IEC 61249 - 2 - 21 定义的无卤要求
最大电源电压额定值 44 V
模拟信号范围 ± 15 V
导通电阻 RDS(on)：25 Ω
快速切换，导通时间 tON：110 ns
超低功耗，功耗 PD：0.35 μW
与 TTL、CMOS 兼容
支持单电源供电
符合 RoHS 指令 2002/95/EC

应用领域

精密自动测试设备
精密数据采集
通信系统
电池供电系统
计算机外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	5V~44V；-15V~15V
	导通时间(ton)	110ns

	属性	参数值
	导通电阻(Ron)	25Ω
	关闭时间(toff)	100ns
	工作温度	-40℃~+85℃
	导通电容(Con)	35pF
