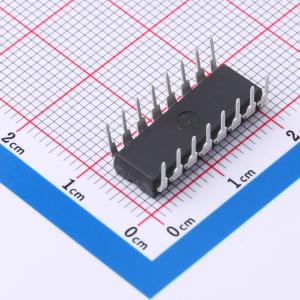

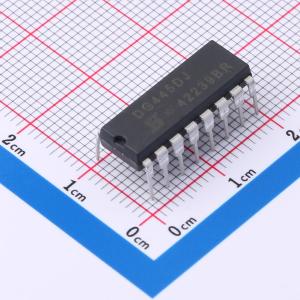

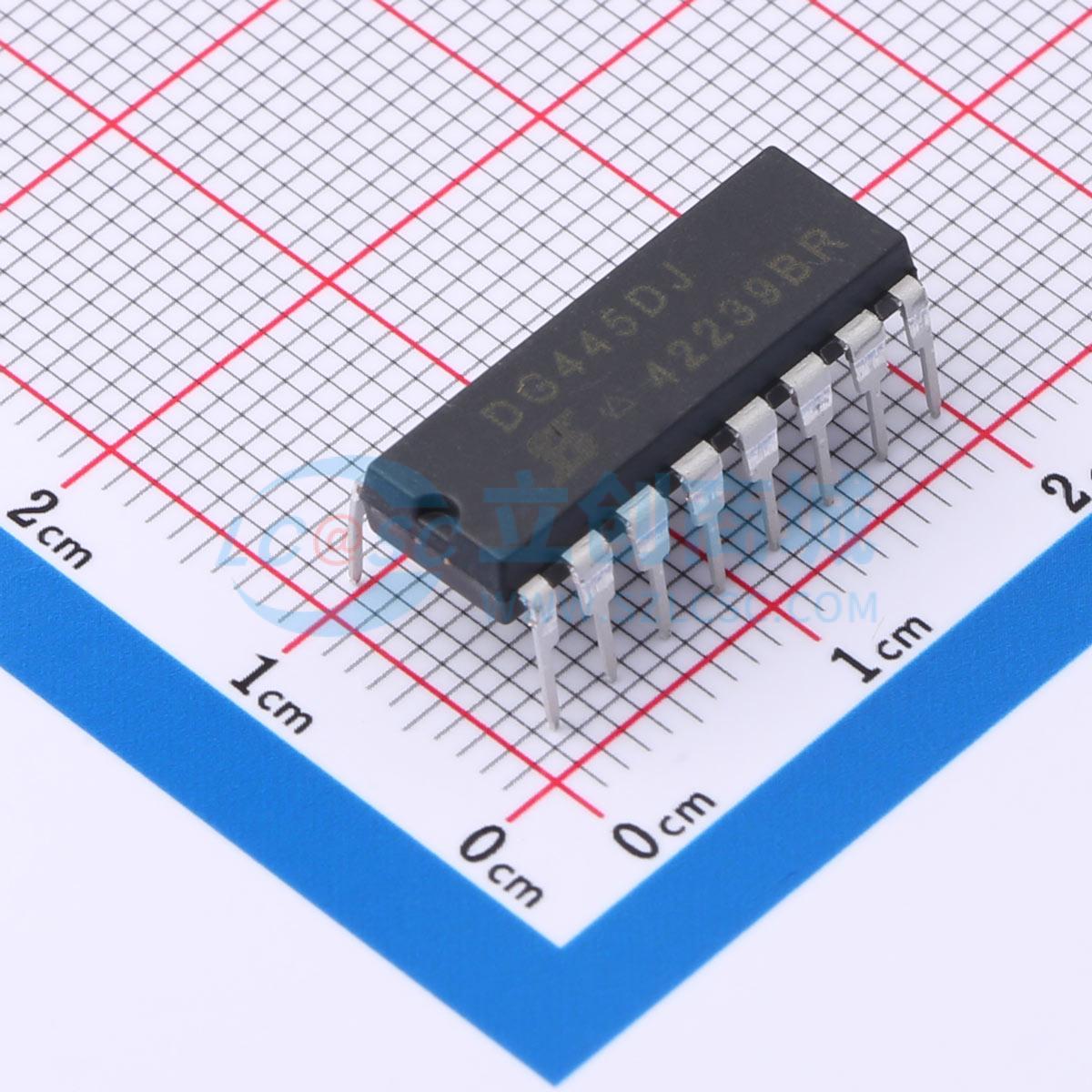

DG445DJ-E3

四通道单刀单掷CMOS模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于音频切换、数据采集、电池供电系统等应用，具有低导通电阻和低功耗特性。
品牌名称: VISHAY(威世)
商品型号: DG445DJ-E3
商品编号: C1546671
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.15克(g)

商品参数

商品概述

DG444、DG445 单片四路模拟开关旨在实现高速、低误差的模拟信号切换。DG444 具有常闭功能，DG445 具有常开功能。DG444 和 DG445 结合了低功耗（典型值 22 nW）与高速（导通时间 tON 典型值 120 ns）特性，非常适合用于升级 DG211、DG212 插座。其漏极的电荷注入已降至最低，适用于采样保持电路。为实现高电压额定值和卓越的开关性能，DG444、DG445 采用了 Vishay Siliconix 的高压硅栅工艺制造。外延层可防止闩锁效应。每个开关在导通时双向导通性能相同，在关断时可将输入电压阻隔至电源电平。

商品特性

低导通电阻：50 
低泄漏电流：80 pA
低功耗：22 nW
快速开关动作 - 导通时间 tON：120 ns
低电荷注入
可升级 DG211、DG212
与 TTL/CMOS 逻辑兼容

应用领域

音频切换
电池供电系统
数据采集
采样保持电路
通信系统
自动测试设备
单电源电路
硬盘驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	5V~36V；-20V~-5V；5V~20V

	属性	参数值
	导通时间(ton)	120ns
	导通电阻(Ron)	50Ω
	关闭时间(toff)	140ns
	工作温度	-40℃~+85℃
