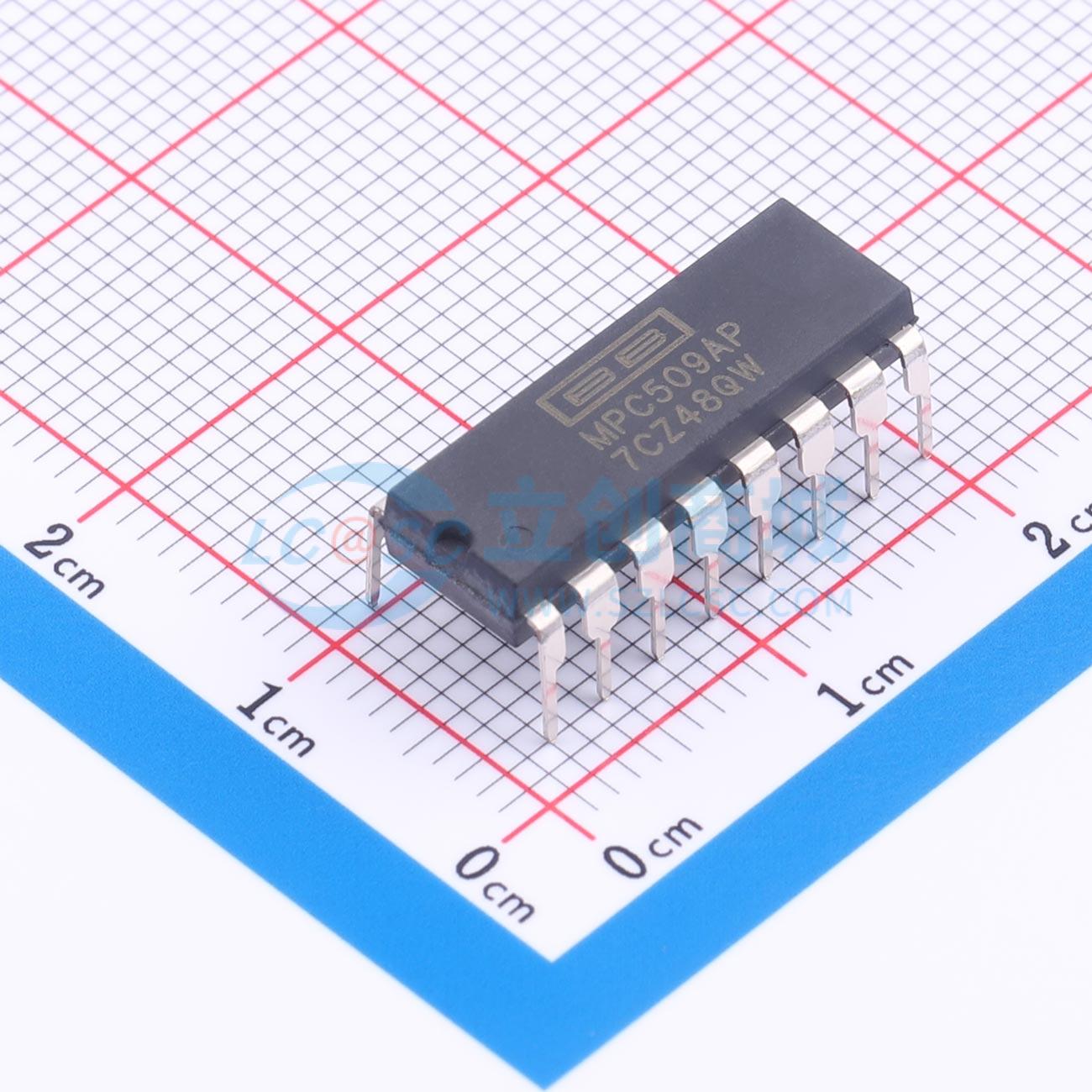

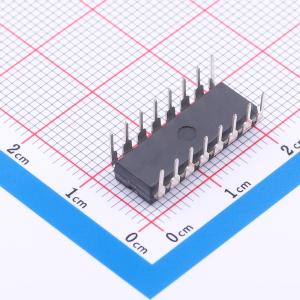

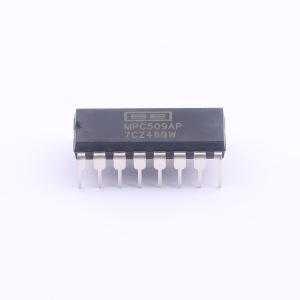

MPC509AP

描述: MPC509 16V、4:1 差分、单通道模拟多路复用器
品牌名称: TI(德州仪器)
商品型号: MPC509AP
商品编号: C1546683
商品封装: PDIP-16
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MPC508A是一款8通道单端模拟多路复用器，MPC509A是一款4通道差分多路复用器。 MPC508A和MPC509A多路复用器具备输入过压保护功能。模拟输入电压可以超过任一电源电压，而不会损坏器件或干扰其他通道的信号路径。保护电路确保即使在会损坏其他多路复用器的故障条件下，也能保持信号的保真度。模拟输入能够承受70VPP的信号电平，并通过标准的静电放电（ESD）测试。若多路复用器断电，信号源可免受短路影响；在此情况下，每个输入呈现1kΩ的电阻。数字输入也能承受比任一电源电压高4V的持续故障。这些特性使MPC508A和MPC509A非常适合用于模拟信号来自外部设备或独立供电源的系统。 MPC508A和MPC509A采用BurrBrown的介质隔离CMOS技术制造。该多路复用器提供塑料双列直插式封装（DIP）和塑料小外形集成电路封装（SOIC）。工作温度范围为-40℃至+85℃。

商品特性

模拟过压保护：70VPP
过压期间无通道干扰
先断后通式切换
模拟信号范围：±15V
待机功耗：典型值7.5mW
真正的第二货源

交货周期

订货5-7个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	工作电压	-15V~15V

	属性	参数值
	导通时间(ton)	200ns
	导通电阻(Ron)	1.5kΩ
	关闭时间(toff)	250ns
	工作温度	-40℃~+85℃
