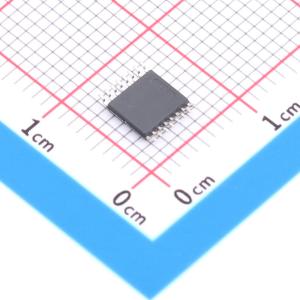

MUX508IPW
36V低电容、低电荷注入、精密模拟多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36V低电容、低电荷注入、精密模拟多路复用器。MUX508提供8:1单端通道，而MUX509提供4:1差分通道或双4:1单端通道。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MUX508IPW
- 商品编号
- C1546723
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 工作电压 | -18V~-5V；5V~18V；10V~36V | |
| 导通时间(ton) | 88ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 125Ω | |
| 关闭时间(toff) | 63ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 9.4pF |
商品概述
MUX508 和MUX509 (MUX50x) 是现代互补金属氧化物半导体(CMOS) 模拟多路复用器(mux)。MUX508提供8:1 单端通道，而MUX509 提供4:1 差分通道或双4:1 单端通道。MUX508 和MUX509 在双电源（±5V 至 ±18V）或单电源（10V 至36V）供电时均能正常运行。两种器件在由对称电源（如VDD = 12V，VSS = -12V）和非对称电源（如VDD = 12V，VSS = -5V）供电时也能保证优异性能。所有数字输入具有兼容晶体管 - 晶体管逻辑电路(TTL) 的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL 和CMOS 逻辑电路的兼容性。MUX508 和MUX509 这两款多路复用器的导通和关断泄漏电流都非常低，因此能够以最小误差切换高输入阻抗源信号。该器件的电源电流低至 45μA，因此适用于便携式进行VTT 放电。
商品特性
- 低导通电容：MUX508为9.4pF，MUX509为6.7pF
- 低输入泄漏电流：10pA
- 低电荷注入：0.3pC
- 轨到轨运行
- 宽电源电压范围：±5V 至 ±18V 或10V 至36V
- 低导通电阻：125Ω
- 转换时间：92ns
- 先断后合开关操作
- EN 引脚与 VDD 相连
- 逻辑电平：2V 至 VDD
- 低电源电流：45μA
- 人体放电模式(HBM) 静电放电(ESD) 保护 > 2000V
- 行业标准的薄型小外形尺寸(TSSOP) 封装和小外形尺寸集成电路(SOIC) 封装
应用领域
- 工厂自动化和工业过程控制
- 可编程逻辑控制器(PLC)
- 模拟输入模块
- 自动测试设备(ATE)
- 数字万用表
- 电池监控系统
