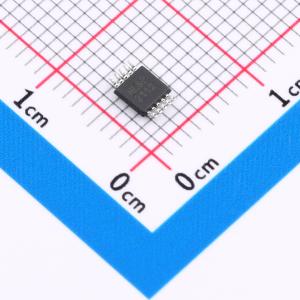

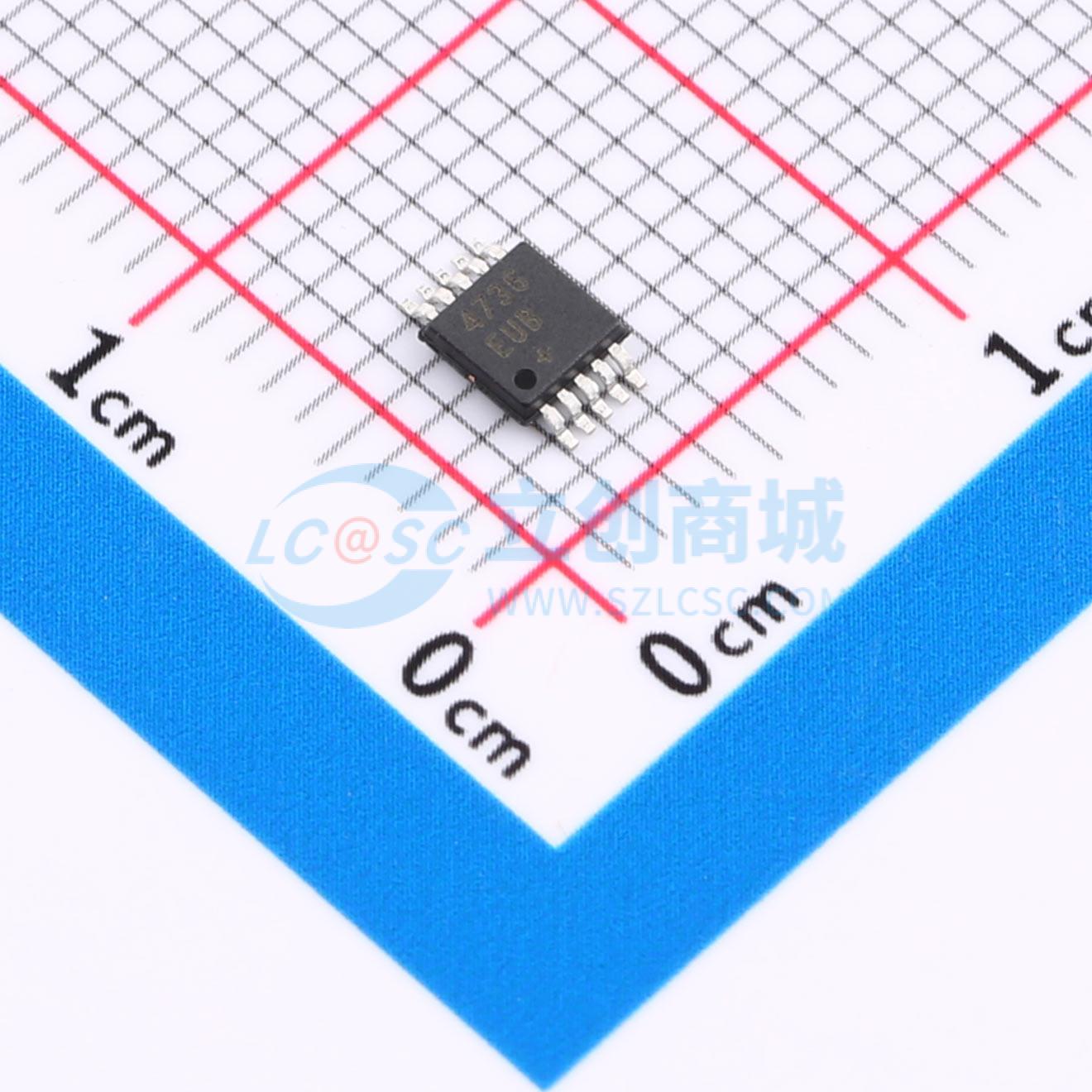

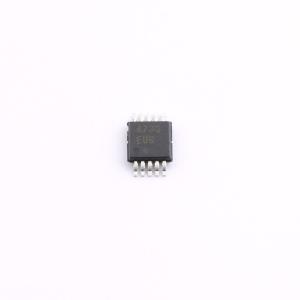

温馨提醒：图片仅供参考，商品以实物为准

MAX4736EUB+

0.6Ω, 低电压, 单电源, 双SPDT模拟开关

描述: 低导通电阻、低电压、双单刀双掷(SPDT)模拟开关，工作电压范围1.6V至4.2V。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4736EUB+
商品编号: C1546411
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

MAX4736是一款低导通电阻、低电压、双单刀双掷（SPDT）模拟开关，可在1.6V至4.2V单电源下工作。该器件开关速度快（最大导通时间tON = 25ns，最大关断时间tOFF = 20ns），可处理轨到轨模拟信号，静态功耗低于4μA。MAX4736具有先断后通的开关特性。当采用3V电源供电时，MAX4736的导通电阻（RON）低至0.6Ω，导通电阻匹配度为0.1Ω，导通电阻平坦度为0.05Ω。使用单3V电源时，数字逻辑输入与1.8V CMOS兼容。 MAX4736有一个常开（NO）开关和一个常闭（NC）开关，提供12引脚TQFN（3mm × 3mm）、10引脚μMAX和10引脚ADFN（2mm x 2mm）封装。

商品特性

低导通电阻：3V电源时为0.6Ω，1.8V电源时为1.5Ω
最大导通电阻平坦度：3V电源时为0.1Ω
可低至1.6V单电源工作
提供TQFN、ADFN和μMAX封装
与1.8V CMOS逻辑兼容（3V电源）
快速开关：导通时间tON ≤ 25ns，关断时间tOFF = 20ns

应用领域

电源路由
电池供电系统
音频和视频信号路由
低电压数据采集系统
通信电路
PCMCIA卡
手机
调制解调器、硬盘

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.6V~4.2V
	导通时间(ton)	25ns

	属性	参数值
	导通电阻(Ron)	600mΩ
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	带宽	130MHz
