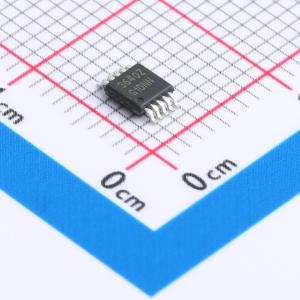

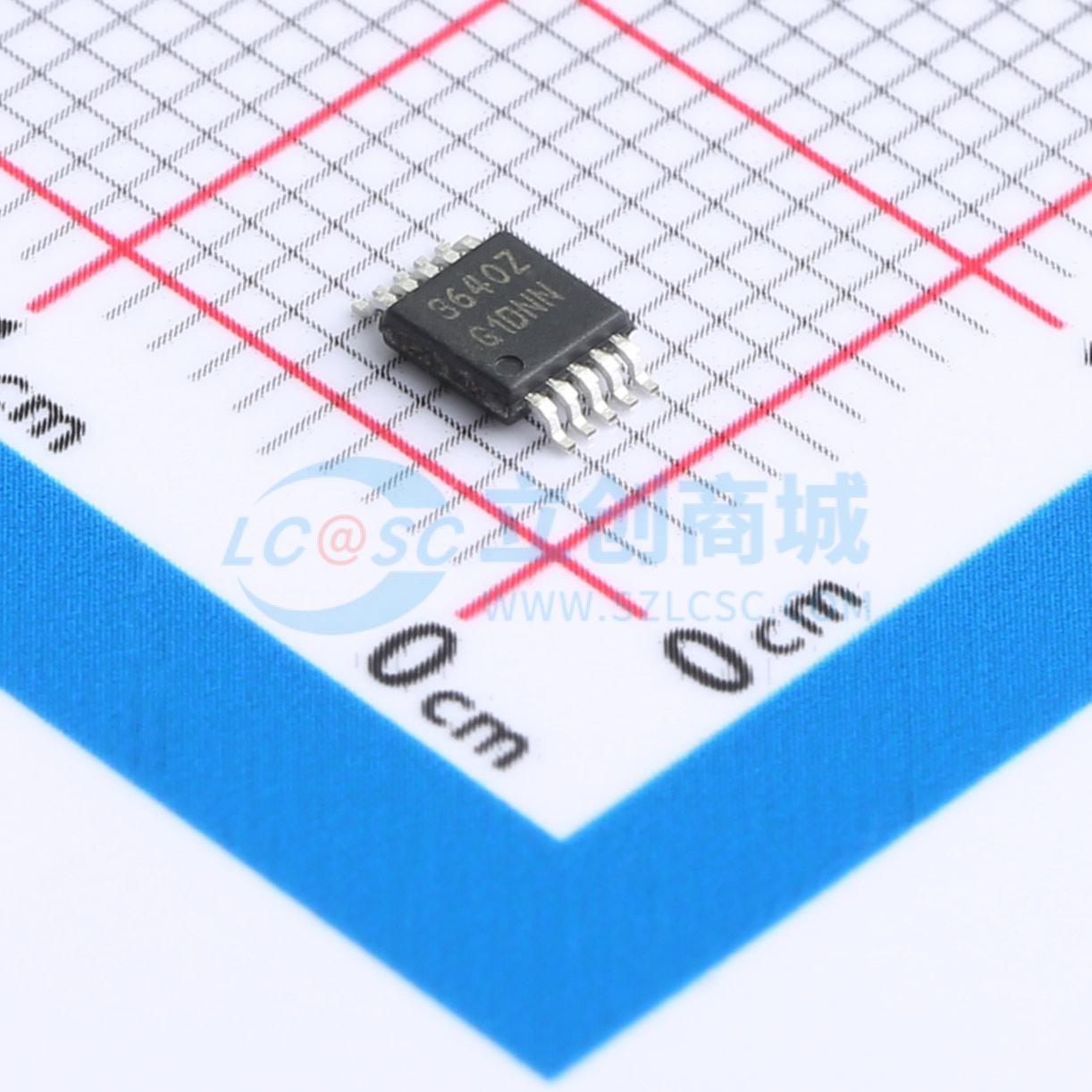

温馨提醒：图片仅供参考，商品以实物为准

ISL43640IUZ

低电压单电源4选1多路复用器，高性能模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL43640是一款高精度、双向、模拟开关，配置为4通道多路复用器/解复用器。它可以在+2V至+12V的单电源下工作，并配备了一个抑制引脚以同时打开所有信号路径。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL43640IUZ
商品编号: C1546147
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

ISL43640是一款精密、双向模拟开关，配置为4通道多路复用器/解复用器。它设计为采用单+2V至+12V电源供电。该器件配备一个禁止引脚，可同时断开所有信号路径。在+5V电源下，导通电阻为115Ω；在+12V电源下，导通电阻为45Ω；在+3V电源下，导通电阻为190Ω。每个开关都能处理轨到轨模拟信号。在25℃时，关断泄漏电流仅为1nA；在85℃时，关断泄漏电流为2.5nA。所有数字输入的逻辑阈值为0.8V至2.4V，确保在使用单+5V电源时与TTL/CMOS逻辑兼容。该器件提供一些超小封装，可缓解电路板空间限制问题。

商品特性

在3V、5V和12V电源下进行全面规格测试，容差为10%
导通电阻（RON），Vs = 5V ... 100Ω
通道间RON匹配 ... <2Ω
低电荷注入 ... 3pC（最大值）
单电源工作 ... +2V至+12V
低功耗（PD） ... <3µW
低关断泄漏电流 ... 2.5nA
快速开关动作 Δ(Vs = 5V) - 导通时间（tON）... 60ns - 关断时间（tOFF）... 30ns
保证先断后通
与TTL、CMOS兼容
提供10引脚MSOP和16引脚QFN封装
提供无铅加退火版本（符合RoHS标准）

应用领域

电池供电、手持和便携式设备
通信系统 - 无线电 - 电信基础设施 - ADSL、VDSL调制解调器
测试设备 - 医用超声设备 - 心电图仪 - 磁共振成像（MRI） - CT和PET扫描仪 - 自动测试设备（ATE）
音频和视频切换
各种电路 - +3V/+5V数模转换器（DAC）和模数转换器（ADC） - 采样保持电路 - 运算放大器增益切换网络 - 高频模拟切换 - 高速多路复用 - 积分器复位电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	2V~12V

	属性	参数值
	导通时间(ton)	60ns
	导通电阻(Ron)	115Ω
	关闭时间(toff)	30ns
	工作温度	-40℃~+85℃
