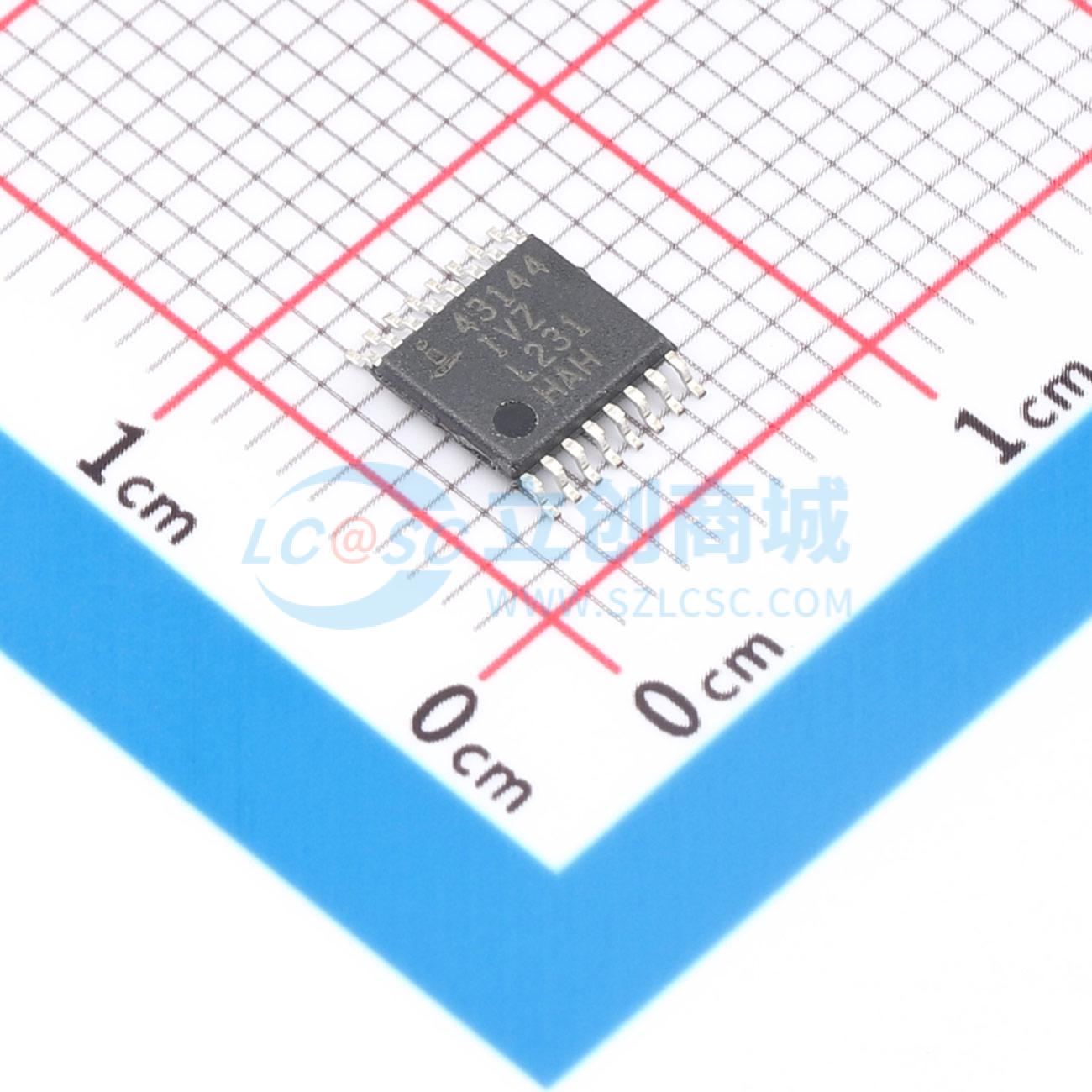

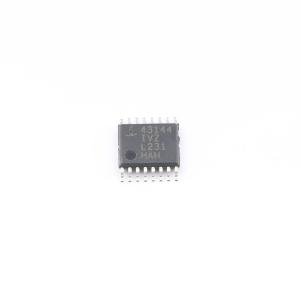

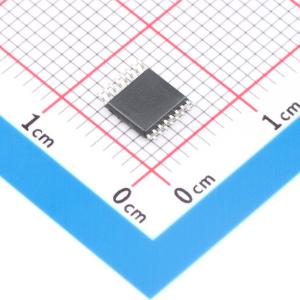

ISL43144IVZ

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL43144IVZ
商品编号: C1546494
商品封装: TSSOP-16
包装方式: 袋装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	导通电阻(Ron)	18Ω
	关闭时间(toff)	40ns
	工作温度	-40℃~+85℃

商品概述

Intersil的ISL43143 - ISL43145器件为CMOS精密四通道单刀单掷（SPST）模拟开关，可采用+2V至+12V单电源或±2V至±6V双电源供电。目标应用包括电池供电设备，该设备可受益于器件的低功耗（<1μW）、低漏电流（最大5nA）和快速开关速度（导通时间tON = 52ns，关断时间tOFF = 40ns）。最大5Ω的导通电阻（Ron）平坦度可确保信号保真度，而通道间失配保证小于2Ω。 ISL43143/ISL43144/ISL43145为四通道单刀单掷（SPST）器件。ISL43143有四个常闭（NC）开关；ISL43144有四个常开（NO）开关；ISL43145有两个常开和两个常闭开关，可用作双路单刀双掷（SPDT）开关或双路2:1多路复用器。

商品特性

在VS = ±5V以及V+ = 12V、5V和3.3V条件下，公差为10%时的完整规格
四个独立控制的单刀单掷（SPST）开关
引脚与DG411/DG412/DG413兼容
导通电阻（Ron最大值）：25Ω
通道间Ron匹配度：<1Ω
低功耗（PD）：<1μW
低关断漏电流（85℃时最大值）：2.5nA
快速开关动作 - 导通时间tON：52ns - 关断时间tOFF：40ns
按照3015.7方法，最小2000V静电放电（ESD）保护
与TTL、CMOS兼容
提供无铅加退火工艺产品（符合RoHS标准）

应用领域

电池供电、手持和便携式设备 - 条形码扫描仪 - 笔记本电脑、上网本、掌上电脑
通信系统 - 无线电 - XDSL和 PBX / PABX - RF “T”型开关 - 基站
测试设备 - 医用超声设备 - 心电图仪 - 自动测试设备（ATE）
音频和视频切换
通用电路 - +3V/+5V数模转换器（DAC）和模数转换器（ADC） - 数字滤波器、运算放大器增益切换网络 - 高频模拟切换 - 高速多路复用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/袋，最小起订量 1 个)

个

起订量：1 个96个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	工作电压	2V~12V；2V~6V；-6V~-2V
	导通时间(ton)	52ns
