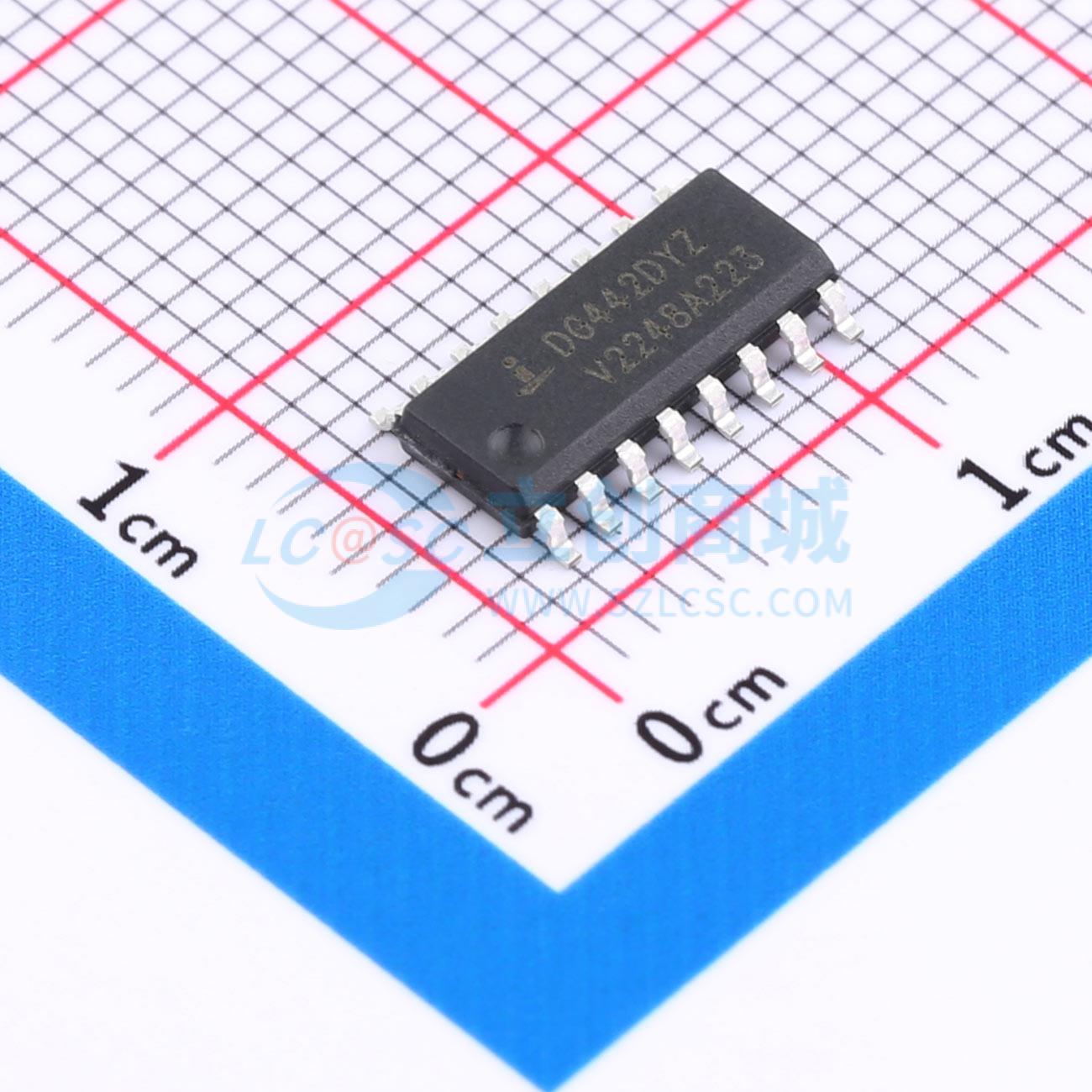

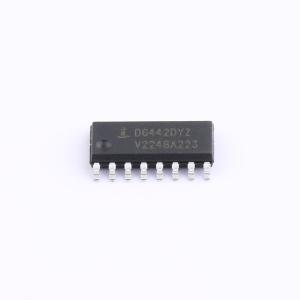

DG442DYZ
单片式四通道单刀单掷CMOS模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DG441和DG442单片CMOS模拟开关是流行的DG201A和DG202系列设备的直接替代品。它们包括四个独立的单刀单掷（SPST）模拟开关、TTL和CMOS兼容数字输入以及用于逻辑阈值的电压参考。与DG201A和DG202相比，这些开关具有更低的模拟导通电阻(<85Ω)和更快的开关时间(Δₒₙ < 250ns)。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DG442DYZ
- 商品编号
- C1546636
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | -22V~-5V；5V~22V | |
| 导通时间(ton) | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 85Ω | |
| 关闭时间(toff) | 120ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 16pF |
应用领域
- 音频切换
- 电池供电系统
- 数据采集
- 高可靠性系统
- 采样保持电路
- 通信系统
- 自动测试设备
