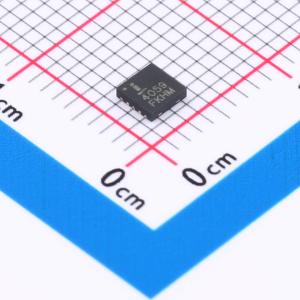

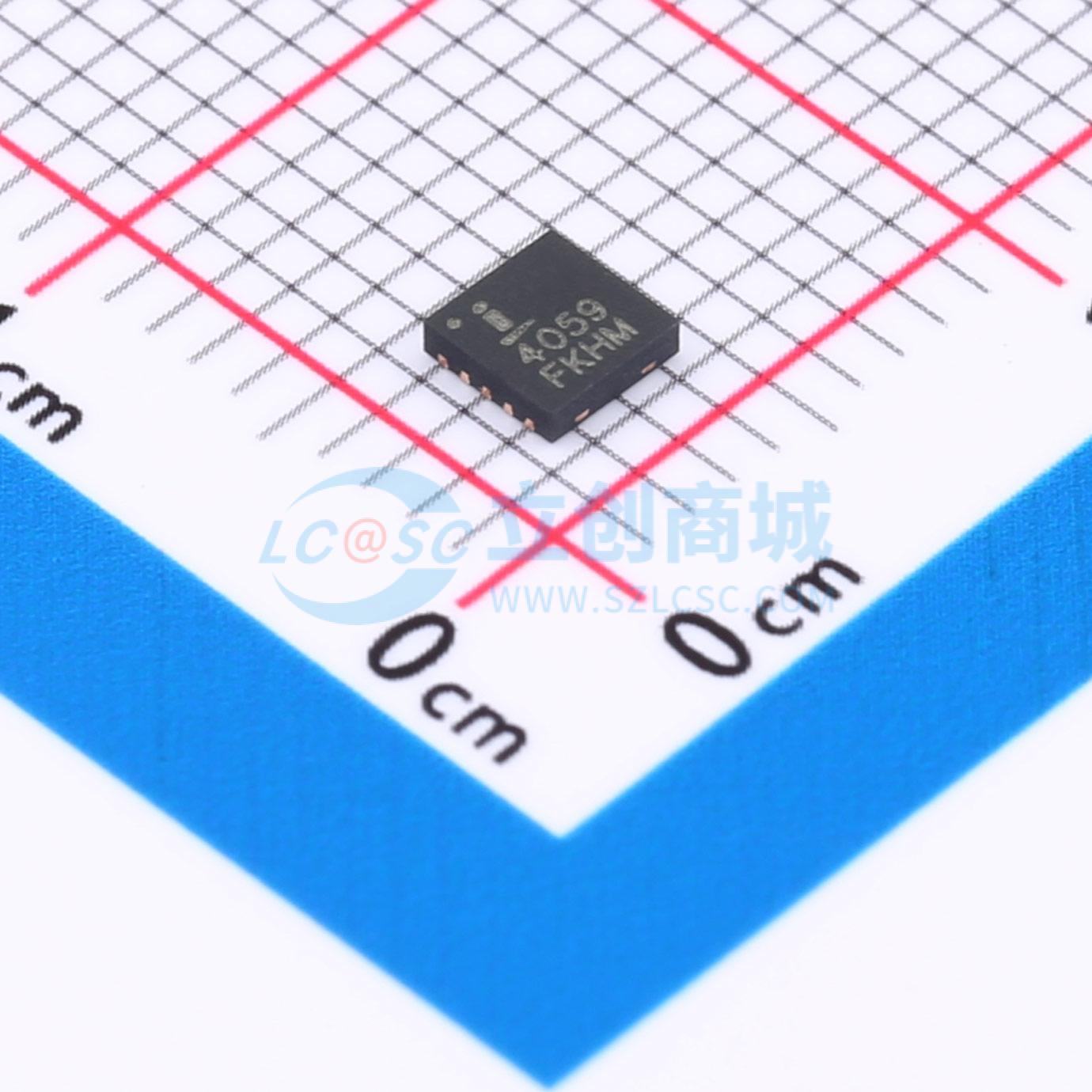

ISL54059IRTZ

负信号摆幅，亚欧姆，单电源双 SPDT 开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低导通电阻、低电压、双向双单刀/双掷 (SPDT) 模拟开关。适用于从单个 +1.8V 至 +6.5V 供电，并通过信号摆幅到正电源轨以下 6.5V。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL54059IRTZ
商品编号: C1546096
商品封装: TDFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.224克(g)

商品参数

商品概述

Intersil ISL54059器件是一款低导通电阻、低电压、双向双单刀双掷（SPDT）模拟开关。它设计为采用单路+1.8V至+6.5V电源供电，能够通过比正电源轨低6.5V的摆幅信号。目标应用包括受益于低导通电阻（0.56Ω）、低功耗（8nA）和快速开关速度（导通时间 = 55ns，关断时间 = 18ns）的电池供电设备。在最高+3V电源供电时，数字输入与1.8V逻辑兼容。ISL54059采用小尺寸封装，可缓解电路板空间限制问题。它提供10引脚1.8x1.4mm QFN或10引脚3x3mm TDFN两种微型封装。 ISL54059是一款专用双单刀双掷（SPDT）开关，由两个常开（NO）和两个常闭（NC）开关组成，具备独立逻辑控制功能。这种配置可作为双2选1多路复用器使用。

商品特性

无铅（符合RoHS标准）
负信号摆幅（最高比V+低6.5V）
导通电阻（rON）：V+ = +4.5V时为0.52Ω；V+ = +4.3V时为0.65Ω；V+ = +2.7V时为0.9Ω；V+ = +1.8V时为1.8Ω
通道间rON匹配度为10mΩ
信号范围内rON平坦度为0.33Ω
32Ω负载下总谐波失真加噪声（THD + N）低至0.02%
单电源工作范围为+1.8V至+6.5V
3V供电时功耗（PD）低至24nW
快速开关动作（V+ = +4.3V）：导通时间为43ns；关断时间为23ns
静电放电人体模型（ESD HBM）额定值大于6kV
保证先断后通
1.8V逻辑兼容（+3V电源）
当VINH未达到V+电平时，I+电流低
提供10引脚1.8×1.4mm µTQFN和10引脚3x3mm TDFN封装

应用领域

音频和视频切换
电池供电、手持和便携式设备：MP3和多媒体播放器；蜂窝/移动电话；寻呼机；笔记本电脑、笔记本、掌上电脑
便携式测试与测量设备
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~6.5V
	导通时间(ton)	55ns

	属性	参数值
	导通电阻(Ron)	520mΩ
	关闭时间(toff)	18ns
	工作温度	-40℃~+85℃
	导通电容(Con)	88pF
	带宽	60MHz
