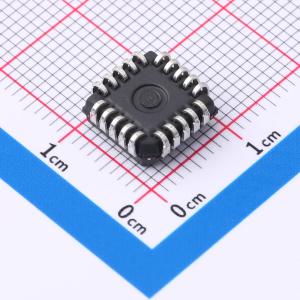

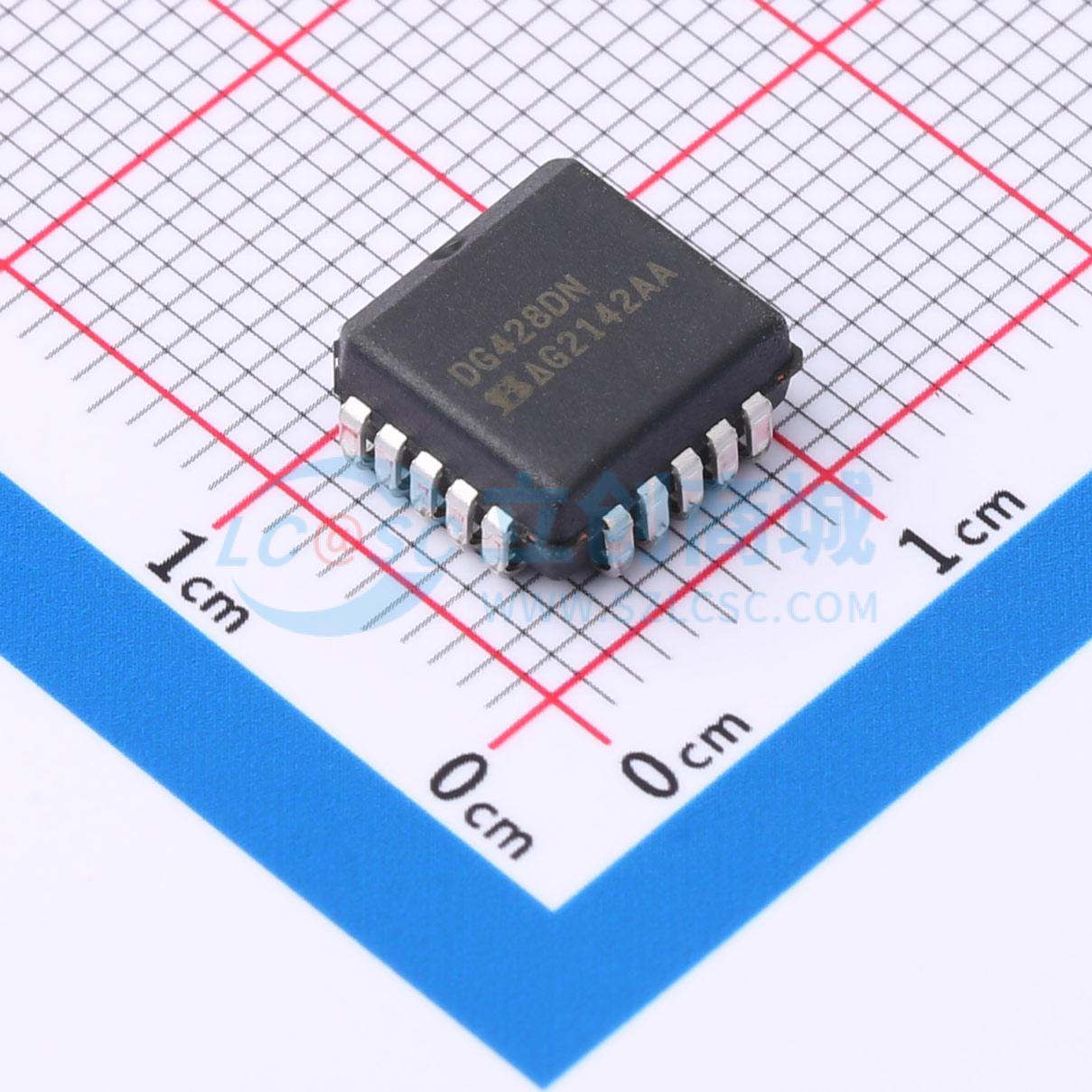

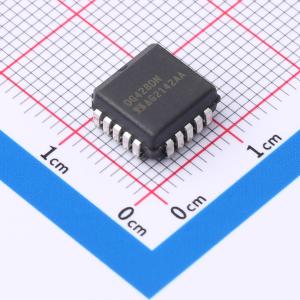

DG428DN-E3

单端8通道/差分4通道锁存模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG428是单端8通道模拟多路复用器，DG429是差分4通道模拟多路复用器。具有低导通电阻、低电荷注入和高传输速度。
品牌名称: VISHAY(威世)
商品型号: DG428DN-E3
商品编号: C1546090
商品封装: PLCC-20(9x9)
包装方式: 管装
商品毛重: 1.34克(g)

商品参数

商品概述

DG428、DG429模拟多路复用器具备片上地址和控制锁存器，可简化基于微处理器应用的设计。先断后通的开关动作可防止相邻输入信号瞬间串扰。 DG428可将八个单端输入中的一个选通至公共输出端，而DG429可将四个差分输入中的一个选通至公共差分输出端。导通通道可在两个方向上实现同等良好的电流传导。在关断状态下，每个通道可阻断高达电源轨的电压。使能（EN）功能允许用户将多路复用器/解复用器复位，使所有开关断开，以便堆叠多个器件。在规定的整个工作温度范围内，所有控制输入、地址（Ax）和使能（EN）均与TTL兼容。硅栅CMOS工艺可在宽范围的电源电压下工作。绝对最大电压额定值扩展至44 V。此外，还允许单电源工作，并且外延层可防止闩锁。板载与TTL兼容的地址锁存器简化了数字接口设计，并减少了数据采集系统、过程控制和自动测试设备（ATE）等总线控制系统的电路板空间。

商品特性

符合IEC 61249 - 2 - 21定义的无卤要求
低导通电阻（RDS(on)）：55 Ω
低电荷注入：1 pC
板载与TTL兼容的地址锁存器
高速 - 传输时间（tTRANS）：160 ns
先断后通
低功耗：0.3 mW
符合RoHS指令2002/95/EC

应用领域

数据采集系统
自动测试设备
通信系统
微处理器控制的模拟系统
医疗仪器

数据手册PDF

放大查看下载PDF

优惠活动

8折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	-15V~15V

	属性	参数值
	导通时间(ton)	150ns
	导通电阻(Ron)	100Ω
	关闭时间(toff)	150ns
	工作温度	-40℃~+85℃
