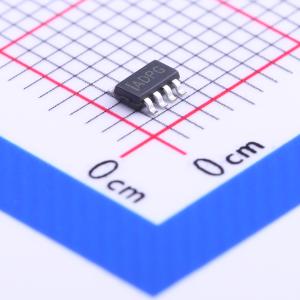

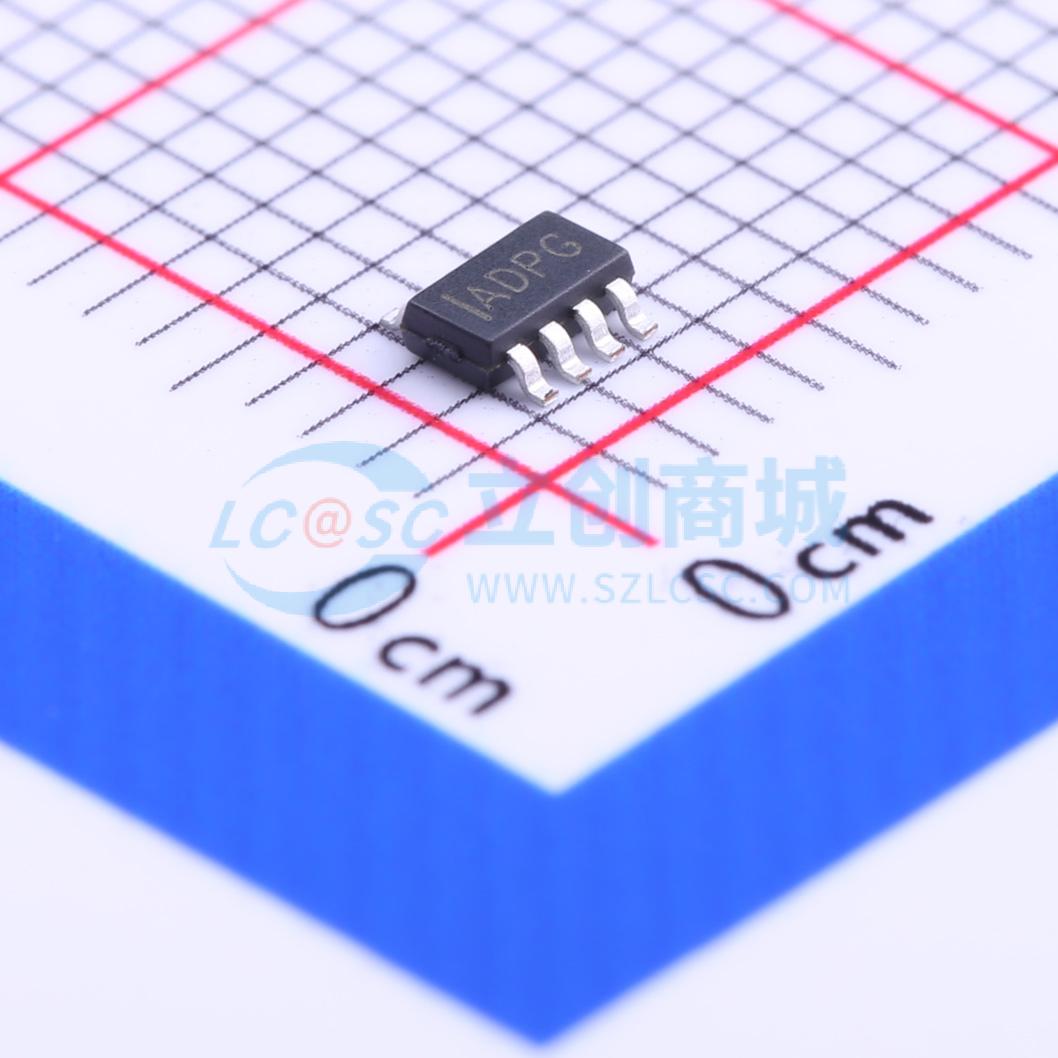

温馨提醒：图片仅供参考，商品以实物为准
MP1475DJ-LF-P
MP1475DJ-LF-P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS
- 商品型号
- MP1475DJ-LF-P
- 商品编号
- C152342
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 输入电压 | 4.5V~16V | |
| 输出电压 | 800mV~15.2V | |
| 输出电流(最大值) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
MP1475是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在较宽的输入电源范围内实现3A连续输出电流，并具有出色的负载和线性调整率。MP1475采用同步模式工作，可在输出电流负载范围内实现更高的效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。 全面的保护功能包括过流保护和热关断。 MP1475仅需少量易于获取的标准外部元件，采用节省空间的8引脚TSOT23封装。
商品特性
- 4.5V至16V宽工作输入范围
- 80mΩ/30mΩ低RDS(ON)内部功率MOSFET
- 高效同步模式操作
- 固定500kHz开关频率
- 可与200kHz至2MHz外部时钟同步
- 轻载时的省电模式
- 内部软启动
- 电源正常指示
- OCP保护和打嗝模式
- 热关断
- 输出可从0.8V调节
- 采用8引脚TSOT - 23封装
应用领域
- 笔记本系统和I/O电源
- 数字机顶盒
- 平板电视和显示器
- 分布式电源系统
