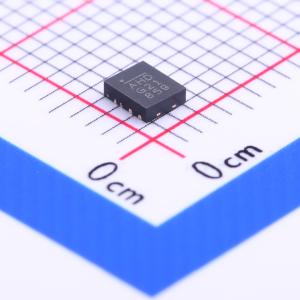

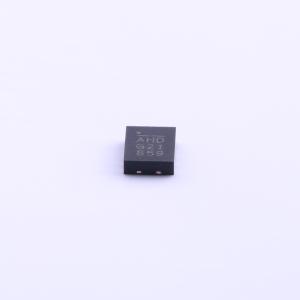

MPM3805GQB-18-P

MPM3805 是一款内置功率 MOSFET 和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款 DC-DC 模块采用小型表面贴装 QFN-12（2.5mmx3.0mmx0.9mm）封装，在 2.5V 至 6V 输入电压下可实现 0.6A 的连续输出电流，具有出色的负载和线性调整率。输出电压可低至 0.6V。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。 恒定导通时间控制（COT）方案提供快速瞬态响应，且易于实现环路稳定。故障保护功能包括逐周期限流和热关断（TSD）。 MPM3805 非常适合广泛的应用，包括高性能 DSP、FPGA、PDA、便携式仪器和存储设备。

• 2.5V 至 6V 宽工作输入范围
• 0.6V 固定和可调输出
• QFN-12（2.5mm×3.0mm×0.9mm）封装
• 整体解决方案尺寸 6mm x 3.8mm
• 高达 0.6A 输出电流
• 欠压时 100%占空比
• 超低静态电流（IQ）：17μA
• 使能（EN）和电源正常（Power Good）信号用于电源排序
• 逐周期过流保护
• 带打嗝模式的短路保护
• 可调输出仅需 4 个外部元件：2 个陶瓷电容和反馈分压电阻
• 固定输出仅需输入和输出电容

• 低电压 I/O 系统电源
• 便携式产品的 LDO 替代电源
• 存储设备（SSD/HDD）
• 空间受限的应用
