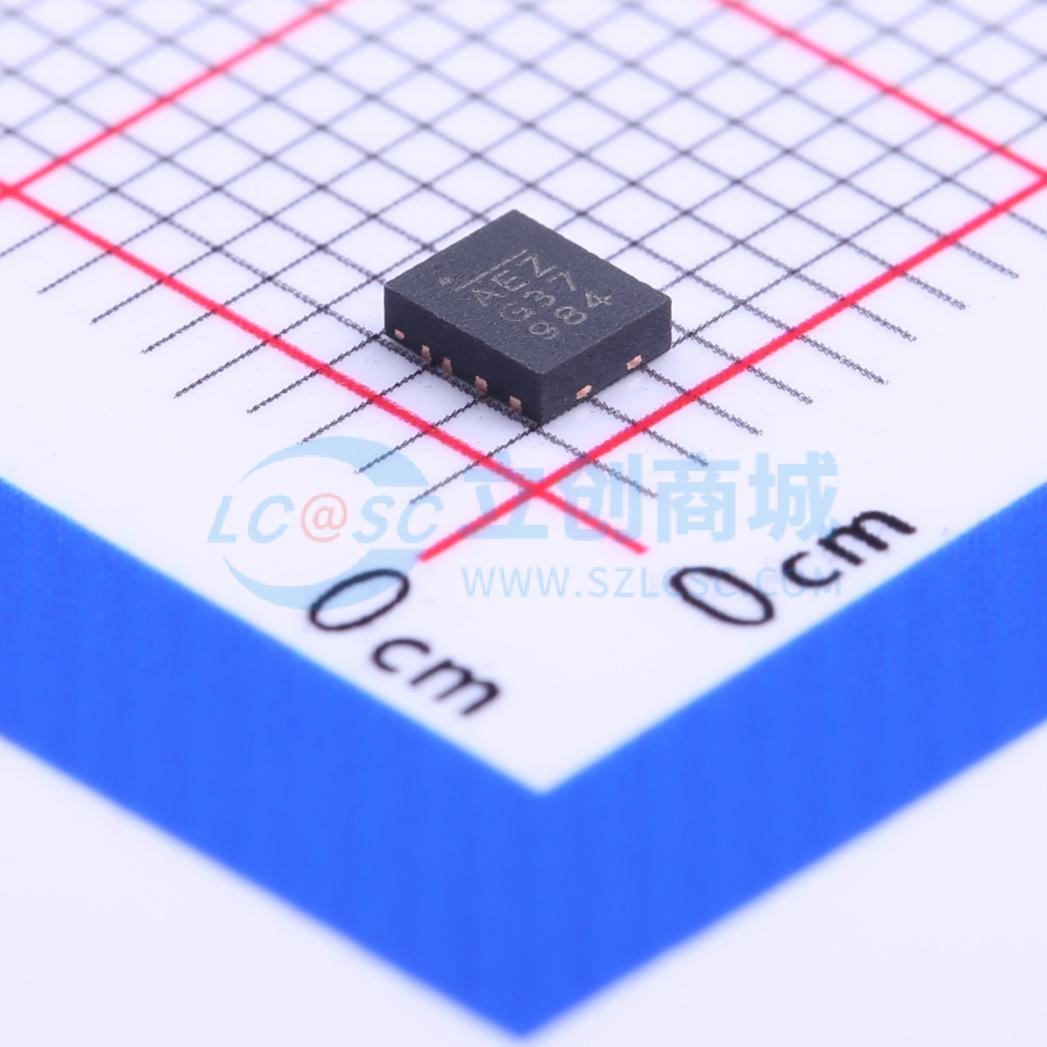

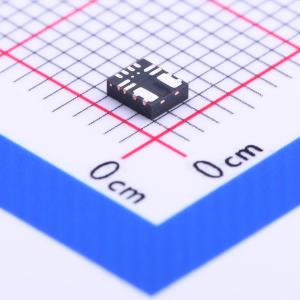

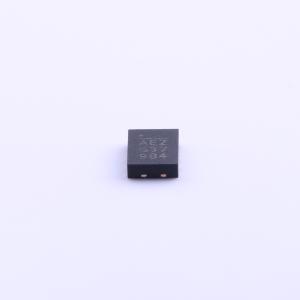

MPM3810GQB-P

6V输入1.2A峰值电流的同步降压模块转换器

描述: MPM3810是一款同步降压模块转换器,具有宽2.5V至6V的工作输入范围,内置功率MOSFET和电感。该模块的集成电感简化了电源系统设计,提供高效易用的解决方案。它可以提供高达1.2A的峰值输出电流,支持固定和可调输出电压,最低输出电压可达0.6V。该模块采用小型表面贴装QFN-12 (2.5mm x 3.0mm x 0.9mm) 封装。
品牌名称: MPS(芯源)
商品型号: MPM3810GQB-P
商品编号: C152339
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

MPM3810是一款内置功率MOSFET和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款DC-DC模块采用小型表面贴装QFN - 12（2.5mmx3.0mmx0.9mm）封装，在2.5V至6V输入电压下可实现1.2A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V进行调节。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，且易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断（TSD）。 MPM3810适用于广泛的应用场景，包括高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）、个人数字助理（PDA）、便携式仪器和存储设备等。

商品特性

2.5V至6V宽工作输入范围
0.6V起的固定和可调输出
QFN - 12（2.5mm×3.0mm×0.9mm）封装
整体解决方案尺寸6mm x 3.8mm
高达1.2A峰值输出电流
欠压时100%占空比
超低静态电流（IQ）：17μA
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护
带打嗝模式的短路保护
可调输出仅需4个外部元件：2个陶瓷电容和反馈分压电阻
固定输出仅需输入和输出电容

应用领域

低电压输入/输出（I/O）系统电源
便携式产品的低压差线性稳压器（LDO）替代电源
存储设备（固态硬盘/硬盘驱动器，SSD/HDD）
空间受限的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电流	-
	开关频率	3.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
