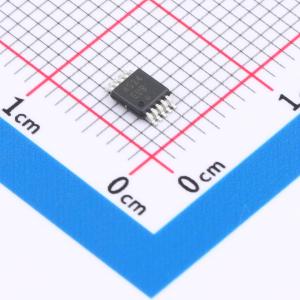

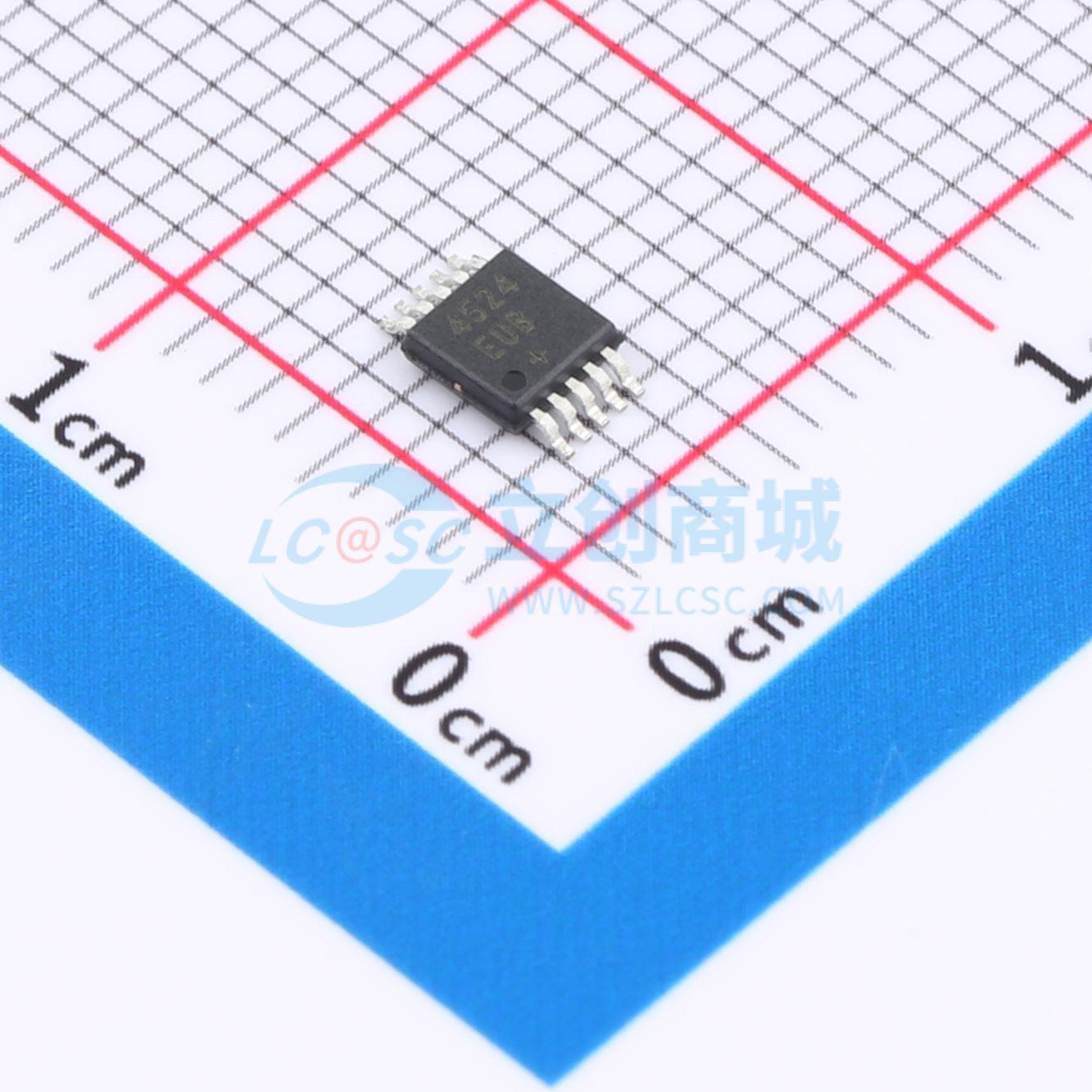

温馨提醒：图片仅供参考，商品以实物为准
MAX4524EUB+
低电压、单电源多路复用器及开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低电压单电源CMOS模拟开关，具有抑制输入，可同时断开所有信号路径。 单电源工作范围为+2V至+12V，针对+3V或+5V电源进行了优化。 +5V电源时导通电阻为200Ω，+3V电源时为500Ω。 每个开关可处理轨到轨模拟信号。 +25℃时关断泄漏电流仅为2nA，+85℃时为20nA。 所有数字输入的逻辑阈值为0.8V至2.4V，使用单+5V电源时确保TTL/CMOS逻辑兼容。应用：电池供电设备。 音频和视频信号路由
- 商品型号
- MAX4524EUB+
- 商品编号
- C1545873
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 1 | |
| 工作电压 | 2V~12V | |
| 导通时间(ton) | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 200Ω | |
| 关闭时间(toff) | 180ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 20pF |
商品特性
- 4-channel multiplexer/demultiplexer (MAX4524) and a double-pole/double-throw (DPDT) switch (MAX4525)
- 具有禁止输入，可同时打开所有信号路径
- 单电源供电范围：+2V 至 +12V，针对 +3V 或 +5V 电源优化
- +5V 电源时导通电阻为 200Ω，+3V 电源时为 500Ω
- 每个开关可处理轨到轨模拟信号
- +25℃ 时关断泄漏电流仅为 2nA，+85℃ 时为 20nA
- 所有数字输入逻辑阈值为 0.8V 至 2.4V，使用单 +5V 电源时确保 TTL/CMOS 逻辑兼容
- Tiny 10-Pin TDFN 封装
- 保证 +5V 时 8Ω 导通电阻匹配
- 保证 +5V 时最大 2nA 导通泄漏
应用领域
- 电池供电设备
- 音频和视频信号路由
- 低电压数据采集系统
- 通信电路
