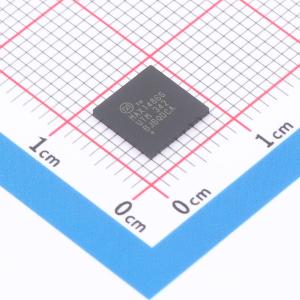

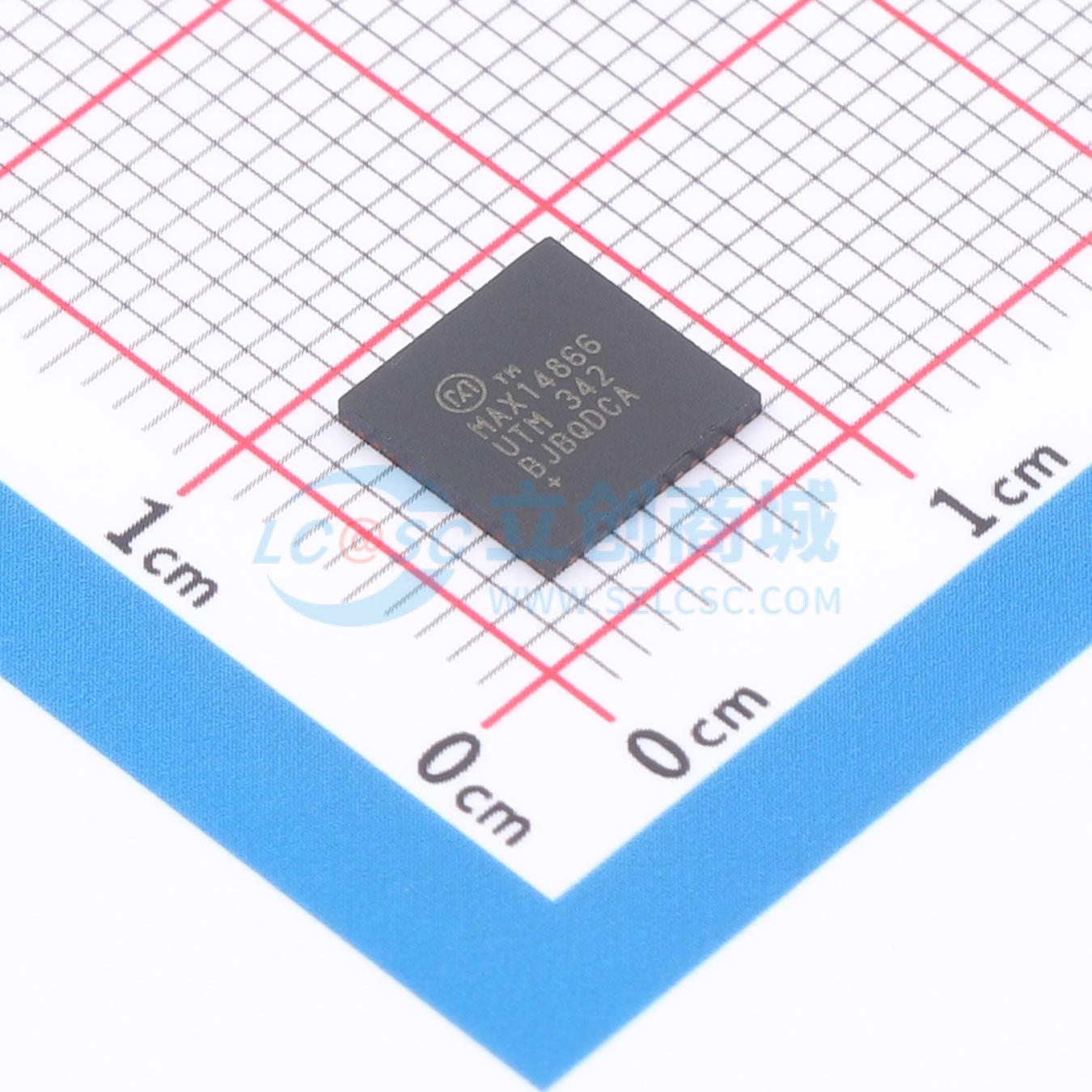

MAX14866UTM+

MAX14866是一款16通道、高压（HV）模拟单刀单掷（SPST）开关，主要用于超声应用中的高压多路复用。 MAX14866仅需一个低压电源（+5V）供电，无需专用的高压电源，从而节省成本并简化系统。此外，对于探头内应用，探头/换能器头部的MAX14866无需配备高压电源，提高了安全性，更易于符合安全法规。 MAX14866在带宽（高达50MHz）、电荷注入（<100pC）和线性发射输入范围（高达210VPKPK）方面具有同类最佳性能。低信号开关的导通电阻RDSON在0V附近通常约为7Ω，且在整个输入范围内保持稳定，确保了极佳的线性度。 无闭锁的绝缘体上硅（SOI）技术和较宽的模拟范围，使得该器件在超声系统中因负载的谐振特性而出现下冲和过冲时具有极高的鲁棒性。 开关状态可通过高速SPI接口（高达30MHz）进行单独控制，支持菊花链架构。 此外，开关也可通过全局控制信号（SET和CLR）进行控制，适用于组选择或继电器替换应用。 MAX14866提供两种不同的封装：晶圆级封装（WLP）和TQFN封装。110凸点的WLP尺寸仅为5.53×5.47mm，每通道占位面积小于1.9mm²，可实现极高的集成度，特别适用于探头内应用。 TQFN封装为行业标准的48引脚、7mm×7mm封装。

• 仅需一个低压电源（+5V）供电，无需专用的高压电源
• 在带宽（高达50MHz）、电荷注入（<100pC）和线性发射输入范围（高达210VPKPK）方面具有同类最佳性能
• 低信号开关的导通电阻RDSON在0V附近通常约为7Ω，且在整个输入范围内保持稳定
• 采用无闭锁的绝缘体上硅（SOI）技术
• 开关状态可通过高速SPI接口（高达30MHz）进行单独控制，支持菊花链架构
• 开关也可通过全局控制信号（SET和CLR）进行控制，适用于组选择或继电器替换应用
• 提供两种不同的封装：晶圆级封装（WLP）和TQFN封装
• 110凸点的WLP尺寸仅为5.53×5.47mm，每通道占位面积小于1.9mm²

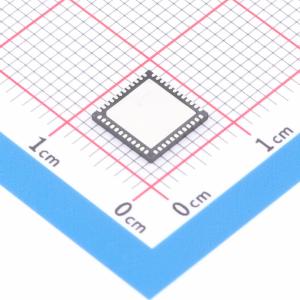

• TQFN封装为行业标准的48引脚、7mm×7mm封装

• 医学超声成像
• 继电器替换
• 无损检测打印机
