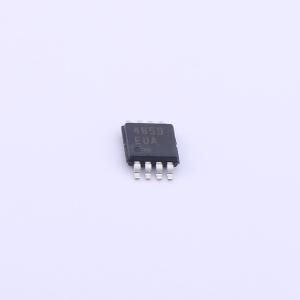

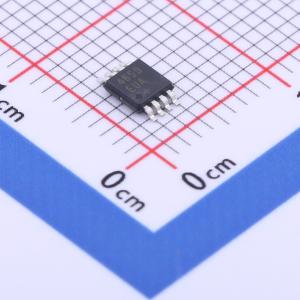

MAX4659EUA+

大电流、25Ω、SPDT、CMOS模拟开关

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4659EUA+
商品编号: C1545876
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.01克(g)

商品参数

商品概述

MAX4659/MAX4660是中压CMOS模拟开关，最大导通电阻低至25Ω，专为处理大开关电流而设计。这些器件的开关能力为：峰值电流最高可达200mA，连续电流可达150mA（MAX4660）；峰值电流最高可达150mA，连续电流可达75mA（MAX4659），可切换低至50Ω的负载。它们能以比簧片继电器快一百万倍的速度工作，且使用寿命几乎不受限制。无论开关处于导通或关断状态，正常功耗仅为3mW。这些器件与TTL/CMOS兼容，可切换电源电压范围内的任意电压。这些器件为单刀双掷（SPDT）开关。MAX4659/MAX4660包含一个常闭（NC）开关和一个常开（NO）开关。 MAX4659/MAX4660的电源电压范围为：双电源工作时为±4.5V至±20V，单电源工作时为+9V至+40V。这些开关可采用任意组合的电源供电，V+至V-的电压范围可达40V。它们在两个方向上的导通性能相同，可处理轨到轨模拟信号。在TA = +25℃时，关断泄漏电流最大仅为1nA。MAX4659提供8引脚μMAX和SO封装。MAX4660提供热增强型裸焊盘μMAX和SO封装。

商品特性

高连续电流处理能力：连续电流150mA（MAX4660），连续电流75mA（MAX4659）
高峰值电流处理能力：峰值电流200mA（MAX4660），峰值电流150mA（MAX4659）
最大导通电阻25Ω（±15V电源）
无需VL电源
最大导通电阻平坦度1.5Ω（±15V电源）
轨到轨信号处理能力
单电源+128V或双电源±15V供电
引脚与DG419、MAX319兼容

应用领域

继电器替代
测试设备
通信系统
xDSL调制解调器
专用小交换机（PBX）、专用自动小交换机（PABX）系统
音频信号路由
音频系统
个人计算机多媒体板
冗余/备份系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	9V~40V；4.5V~20V；-20V~-4.5V

	属性	参数值
	导通电阻(Ron)	25Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	25pF
	带宽	225MHz
