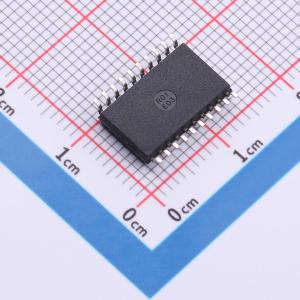

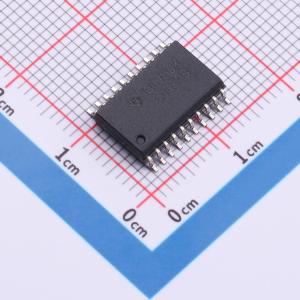

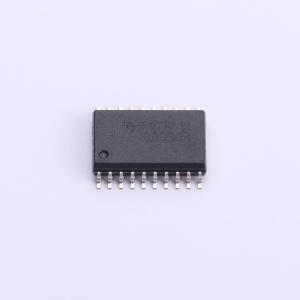

温馨提醒：图片仅供参考，商品以实物为准
CDC208DW
双路1线到4线时钟驱动器，带三态输出，低偏斜传播延迟，流道架构优化PCB布局，减少高速开关噪声，采用EPIC 1-um工艺
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDC208 5V 双路 1:4 时钟驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDC208DW
- 商品编号
- C1545833
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 12.566667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 60MHz | |
| 输入通道数 | 2 | |
| 输出通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 输出偏斜 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能/关断；多路扇出/隔离驱动 |
商品概述
CDC208包含双路时钟驱动电路，可将1路输入信号扇出到4路输出，用于时钟分发时具有最小偏斜。该器件每个电路还提供两个输出使能（OE1和OE2）输入，可强制输出禁用为高阻态，或独立于对应A输入的信号设置为高或低逻辑电平。偏斜参数针对很多应用通用的缩小温度和电压范围进行了规定。CDC208的工作温度范围为−40℃至85℃。
商品特性
- 针对时钟驱动应用规定了低偏斜传播延迟
- 输入兼容TTL，输出兼容CMOS
- 直通架构优化PCB布局
- 中心引脚VCC和GND引脚配置最小化高速开关噪声
- 采用EPIC（增强性能注入CMOS）1μm工艺
- 125℃条件下典型闩锁抗扰度为500mA
- 提供塑料小轮廓（DW）封装选项
应用领域
- 时钟驱动应用
- 时钟分发
