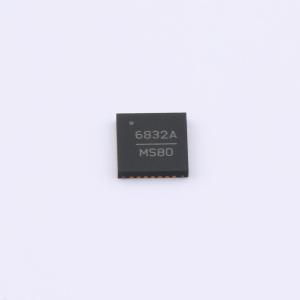

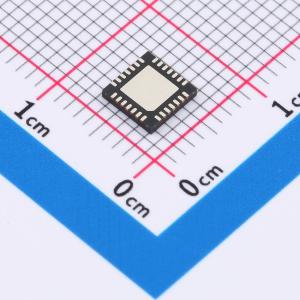

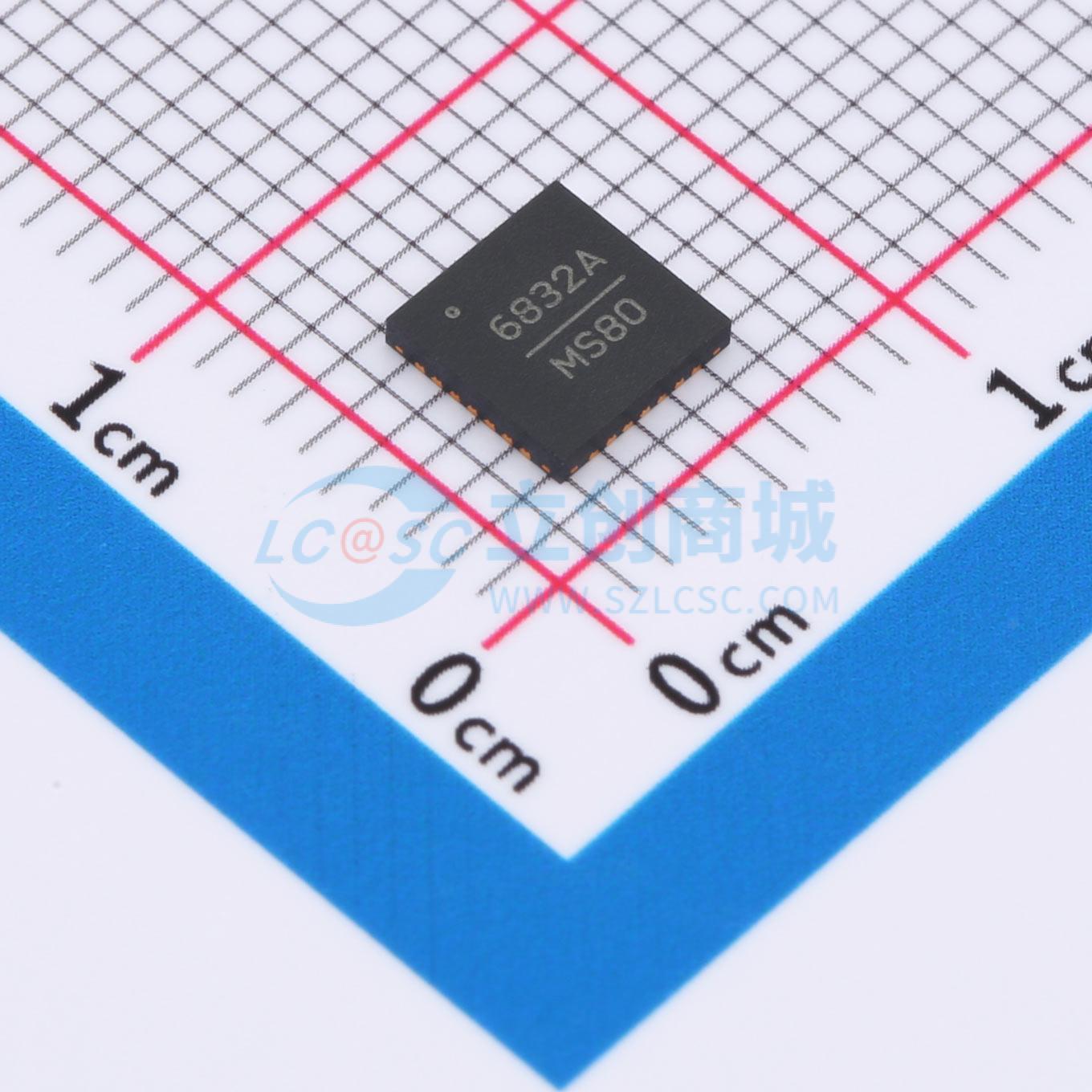

HMC6832ALP5LE实物图
  • HMC6832ALP5LE商品缩略图
  • HMC6832ALP5LE商品缩略图
  • HMC6832ALP5LE商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HMC6832ALP5LE

低噪声、2:8差分、扇出缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一款输入可选的2.8差分扇出缓冲器,专为低噪声时钟分配而设计。IN_SEL控制引脚可选择两个差分输入之一,该输入随后被缓冲到所有八个差分输出。低抖动输出可实现下游电路(如混频器、模数转换器(ADC)/数模转换器(DAC)或串行器/解串器(SERDES)设备)的同步低噪声切换。可通过将CONFIG引脚拉低选择低电压正发射极耦合逻辑(LVPECL)配置,或拉高或开路(内部上拉)选择低电压差分信号(LVDS)配置。
品牌名称
ADI(亚德诺)
商品型号
HMC6832ALP5LE
商品编号
C1545838
商品封装
LFCSP-28(5x5)​
包装方式
编带
商品毛重
0.094737克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率3.5GHz
输出通道数8
属性参数值
工作电压2.5V~3.6V
工作温度-40℃~+85℃

商品概述

HMC6832是一款输入可选的2:8差分扇出缓冲器,专为低噪声时钟分配而设计。IN_SEL控制引脚可选择两个差分输入之一。然后,该输入被缓冲到所有八个差分输出。HMC6832的低抖动输出可实现下游电路(如混频器、模数转换器(ADC)/数模转换器(DAC)或串行器/解串器(SERDES)设备)的同步低噪声切换。通过将CONFIG引脚拉低以配置为低压正发射极耦合逻辑(LVPECL),或将其拉高或悬空(内部上拉)以配置为伪低压差分信号(LVDS),该器件能够实现LVPECL或LVDS配置。

商品特性

  • 超低本底噪声:在2000 MHz时为−165.9 dBc/Hz或−165.2 dBc/Hz(LVPECL或LVDS)
  • 可配置为LVPECL或伪LVDS输出
  • 支持2.5 V或3.3 V LVPECL工作(LVDS仅支持2.5 V)
  • 宽带:工作频率范围为10 MHz至3500 MHz
  • 灵活的输入接口:与LVPECL、LVDS、CML和CMOS兼容,支持交流或直流耦合
  • 片上50 kΩ上拉/下拉电阻连接至VDD和GND
  • 多个输出驱动器:多达8个差分或16个单端LVPECL或LVDS输出
  • 通过IN_SEL和CONFIG引脚进行低速数字控制
  • 28引脚、5 mm×5 mm LFCSP封装,面积25 mm²

应用领域

  • SONET、光纤通道、千兆以太网时钟分配
  • ADC/DAC时钟分配
  • 低偏斜和抖动时钟
  • 无线/有线通信
  • 电平转换
  • 高性能仪器仪表
  • 医学成像
  • 单端到差分转换

数据手册PDF
