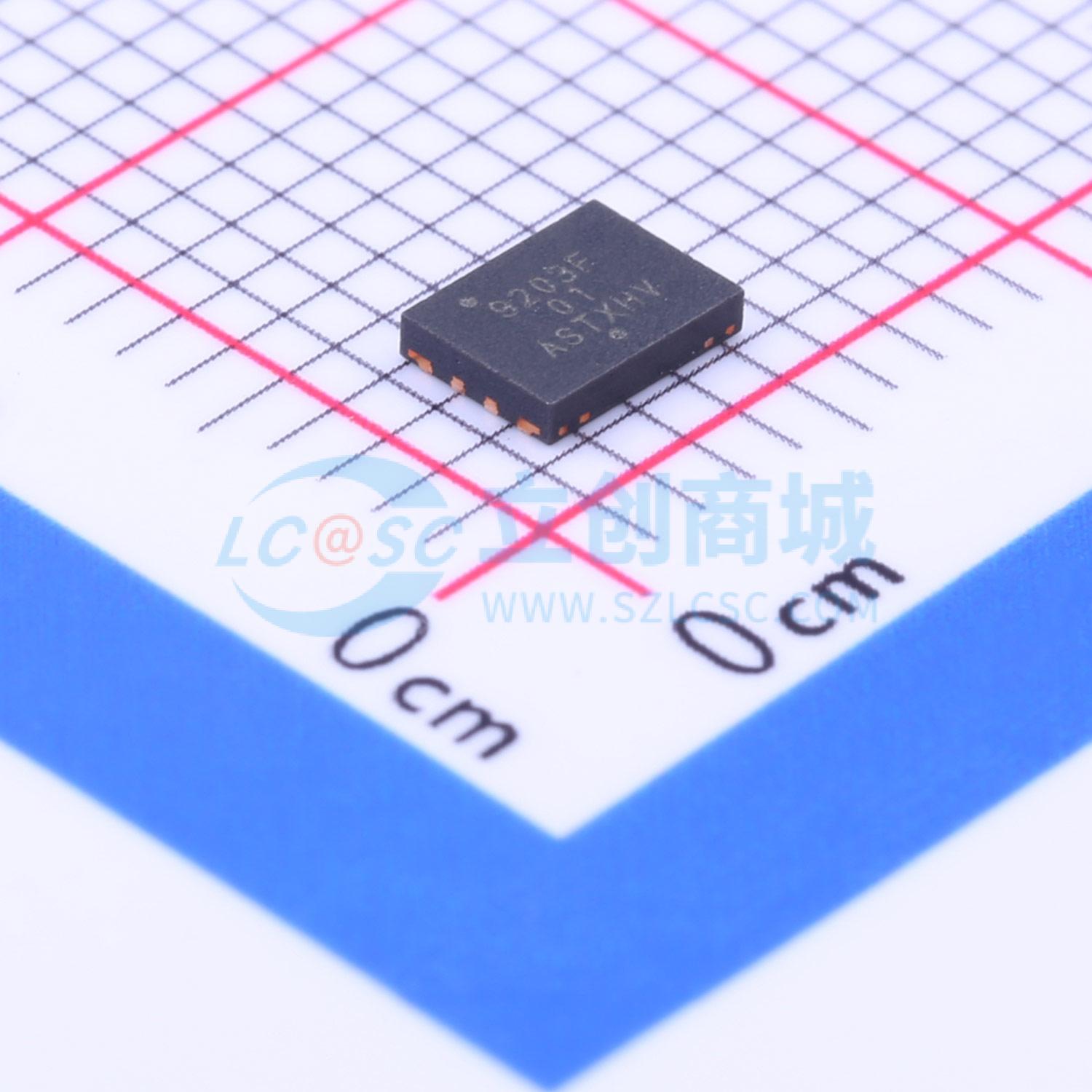

LC709203FQH-01TWG

停产单节锂离子/聚合物电池电量计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LC709203F 是一款用于单节锂离子/聚合物电池的电量计。它属于我们的智能锂电池电量计系列，该系列电量计采用名为 HG−CVR 的独特算法来测量电池的相对荷电状态（RSOC）。HG−CVR 算法无需使用检测电阻，即使在不稳定条件下（如电池温度、负载、老化和自放电变化）也能提供准确的 RSOC 信息。准确的 RSOC 有助于延长便携式设备的运行时间。LC709203F 有两种小型封装可供选择，为完整解决方案实现了业内最小的 PCB 占位面积。它需要用户设置的参数极少，便于简单、快速地进行设置和操作。
品牌名称: onsemi(安森美)
商品型号: LC709203FQH-01TWG
商品编号: C152311
商品封装: WDFN-8-EP(3x4)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

LC709203F 是一款用于单节锂离子/聚合物电池的电量计。它属于我们的智能锂电池电量计系列，该系列电量计采用名为 HG−CVR 的独特算法来测量电池的相对荷电状态（RSOC）。HG−CVR 算法无需使用检测电阻，即使在不稳定条件下（如电池温度、负载、老化和自放电变化）也能提供准确的 RSOC 信息。准确的 RSOC 有助于延长便携式设备的运行时间。 LC709203F 有两种小型封装可供选择，为完整解决方案实现了业内最小的 PCB 占位面积。它需要用户设置的参数极少，便于简单、快速地进行设置和操作。

商品特性

HG−CVR 算法技术
- 无需外部检测电阻
- RSOC 精度达 2.8%
- 老化电池的 RSOC 测量准确
- 误差自动收敛
- 对电池周围的寄生阻抗进行调整
- 设置简单快捷
低功耗
- 工作模式电流为 3 μA
高精度电压测量
- ±7.5 mV
高精度定时器
- ±3.5%
低 RSOC 和/或低电压警报
温度补偿
- 支持热敏电阻输入检测
- 通过 I²C 接口
检测电池插入
I²C 接口（支持最高 400 kHz）
这些器件无铅、无卤素/无溴化阻燃剂，符合 RoHS 标准

应用领域

无线手机
智能手机/PDA 设备
MP3 播放器
数码相机
便携式游戏机
USB 相关设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~4.5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	3uA
	接口类型	I2C
