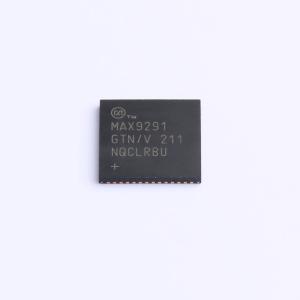

MAX9291GTN/V+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.12Gbps GMSL串行器，用于同轴或STP输出及 HDMI输入、串行器支持使用同轴电缆，降低车载信息娱乐系统布线的重量和成本
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9291GTN/V+
商品编号: C1545646

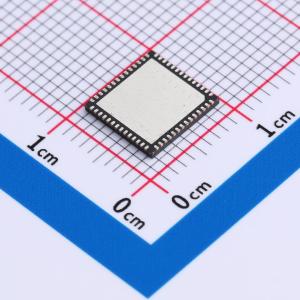

商品封装: TQFN-56-EP(8x8)
包装方式: 管装
商品毛重: 3.3克(g)

商品概述

MAX9291/MAX9293 GMSL 串行器可将 HDMI 输入转换为千兆多媒体串行链路（GMSL）输出，以便通过 15m 或更长的 50Ω 同轴电缆或 100Ω 屏蔽双绞线（STP）电缆传输视频、音频和控制信号。MAX9293 具备 HDCP 内容保护功能，除此之外，它与 MAX9291 相同。这些串行器可与任何支持同轴输入的 GMSL 解串器配对使用。当配置为 STP 输出时，串行器可与任何 GMSL 解串器向后兼容。输出幅度可在 100mV 至 500mV 单端（同轴）或 100mV 至 400mV 差分（STP）范围内进行编程设置。音频通道支持 L-PCM I2S 立体声，在 TDM 模式下最多支持 8 通道的 L-PCM。支持 32kHz 至 192kHz 的采样率，采样深度最高可达 32 位。嵌入式控制通道在 UART 到 UART 和 UART 到 I2C 模式下的工作速率为 9.6kbps 至 1Mbps，在 I2C 到 I2C 模式下最高可达 1Mbps。通过控制通道，微控制器（μC）可随时对串行器、解串器和外围设备寄存器进行编程，不受视频时序的影响，并可管理 HDCP 操作（MAX9293）。GPO 输出支持来自链路远端的触摸屏控制器中断请求。为配合更长的电缆使用，串行器具备可编程预加重/去加重功能。串行输出端提供可编程扩频功能。串行输出符合 ISO 10605 和 IEC 61000 - 4 - 2 ESD 标准。核心电源为 1.8V 和 3.3V，I/O 电源为 1.7V 至 3.6V。封装采用无铅（Pb）、56 引脚、8mm x 8mm TQFN/SWTQFN 封装，带有裸露焊盘，引脚间距为 0.5mm。

商品特性

集成输入均衡器、DDC 和输入端接的 HDMI 1.4a 输入
驱动低成本 50Ω 同轴电缆和 FAKRA 连接器或 100Ω STP 电缆
104MHz 高带宽模式支持 1920×720ρ/60Hz 显示，24 位色彩
串行器预加重/去加重功能允许全速驱动 15m 电缆
高达 192kHz 的采样率和 32 位采样深度，支持 7.1 声道高清音频
多种数据速率，提高系统灵活性
高达 3.12Gbps 的串行比特率
25MHz 至 104MHz 像素时钟
在 UART、混合 UART/I2C 或 |20⟩ 模式下，控制通道速率为 9.6kbps 至 1Mbps，具备时钟拉伸能力
内置 PRBS 发生器，用于串行链路的误码率测试
可编程选择 9 种默认设备地址
专用“上/下”GPO，用于触摸屏中断及其他用途
支持远程/本地从睡眠模式唤醒
满足严苛的汽车和工业要求
-40℃ 至 +105℃ 工作温度范围
±8kV 接触和 ±15kV 空气 ISO 10605 和 IEC 61000 - 4 - 2 ESD 保护

应用领域

高分辨率汽车导航
后排娱乐系统
百万像素摄像头系统
高清视频应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/管，最小起订量 1 个)

个

起订量：1 个260个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	3.12Gbps

	属性	参数值
	工作电压	1.8V~3.3V
	工作温度	-40℃~+105℃
