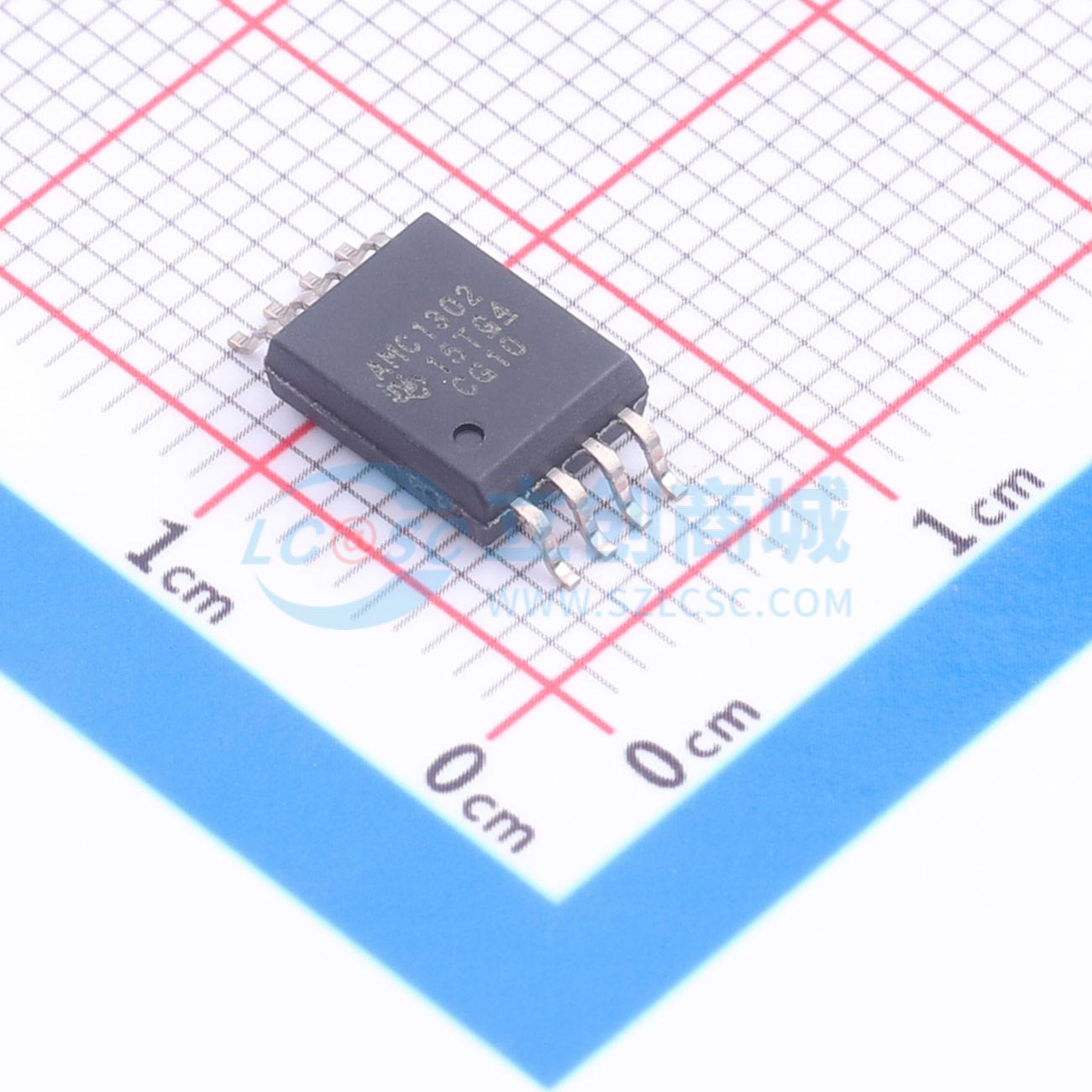

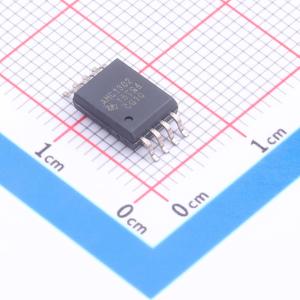

AMC1302DWV
精密、±50mV输入、增强型隔离放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMC1302 ±50mV 输入、精密电流检测增强型隔离式放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC1302DWV
- 商品编号
- C1545672
- 商品封装
- SOIC-8-300mil
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+125℃ | |
| 输入失调电压(Vos) | 50uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 输入失调电流(Ios) | 10nA | |
| 单电源 | 3V~5.5V |
商品概述
安全相关认证： – 7071-VPK增强型隔离，符合DIN VDE V0884-11：2017-01 符合UL1577标准且长达1分钟的5000VRMS隔离
可在工业级工作温度范围内正常工作： -40°C至+125°C
商品特性
- ±50mV输入电压范围，针对基于分流器的电流测量进行了优化
- 固定增益：41
- 低直流误差：
- 失调电压误差： ±50μV（最大值）
- 温漂： ±0.8μV/°C（最大值）
- 增益误差： ±0.2%（最大值）
- 增益漂移： ±35ppm/°C（最大值）
- 非线性度： 0.03%（最大值）
- 高侧和低侧以3.3V或5V电压运行失效防护输出
- 高CMTI：100kV/µs（最小值）
- 低EMI，符合CISPR-11和CISPR-25标准
应用领域
- 保护继电器
- 电机驱动器
- 电源
- 光电逆变器
