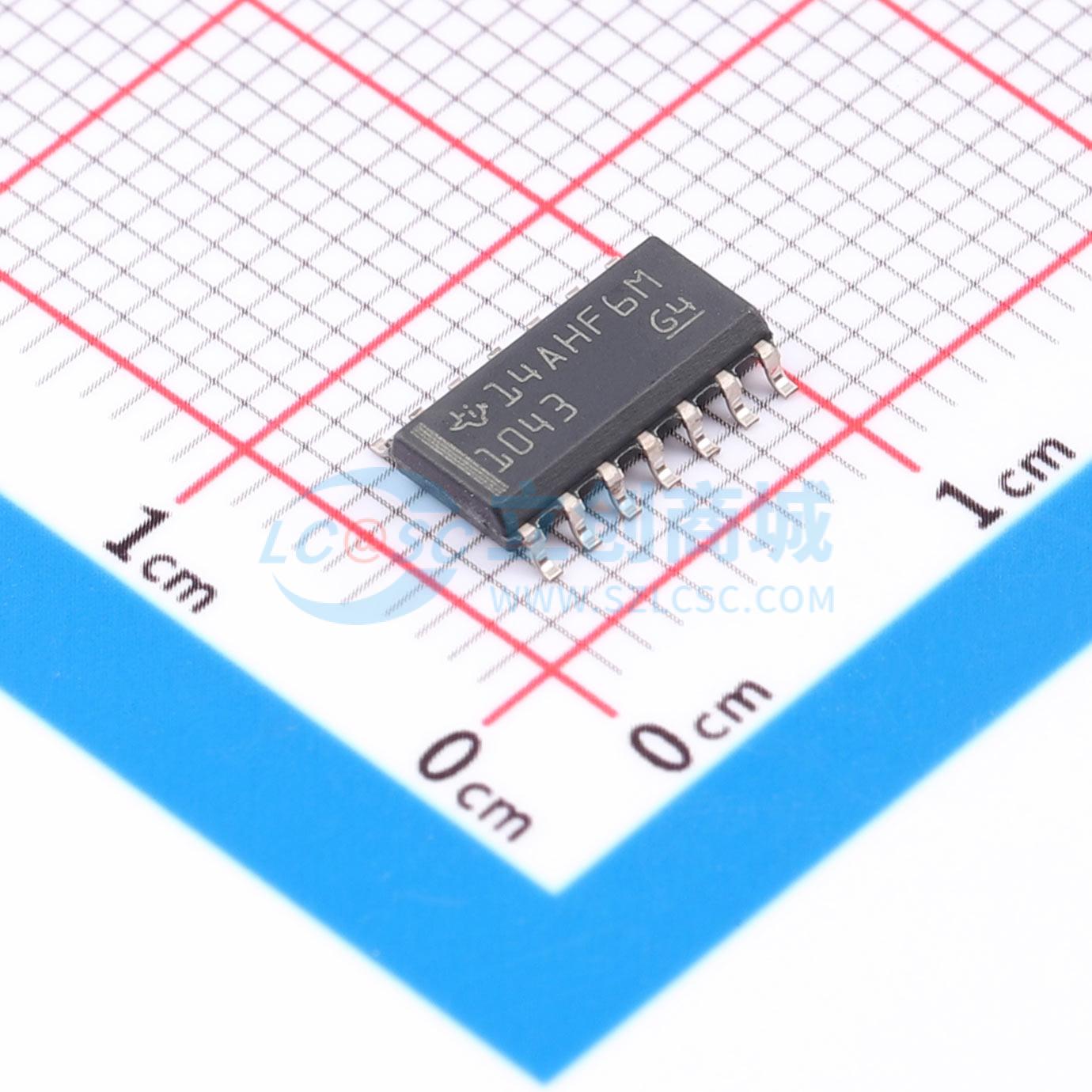

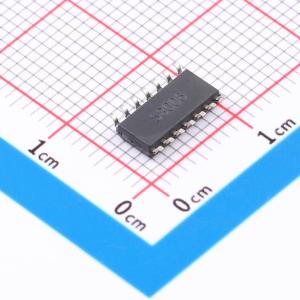

TCAN1043HDQ1

TCAN1043xx-Q1 满足 ISO 11898–2 (2016) 高速控制器局域网 (CAN) 规范的物理层要求，提供 CAN 总线和 CAN 协议控制器之间的接口。这些器件支持传统 CAN 和 CAN FD 协议，具有最高 2Mbps 的数据速率。器件编号以“G”结尾的器件专为数据速率高达 5Mbps 的 CAN FD 应用而设计。TCAN1043xx-Q1 可以（通过 INH 输出引脚）选择性地启用节点上可能存在的各种电源，从而在整个系统级别减少电池电流消耗。这使得在超低电流睡眠状态中，功率传送到除 TCAN1043xx-Q1 以外的所有系统组件，而 TCAN1043xx-Q1 则仍然处于低功耗状态，并对 CAN 总线进行监控。

• AEC Q100 标准：符合汽车应用要求
• 温度等级 1: -55°C 至 125°C，TA 器件 HBM 分级等级：±16kV，器件 CDM 分级等级：±1500V
• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 符合 ISO 11898 - 2 (2016) 的要求
• 所有器件均支持经典 CAN 和 2Mbps CAN FD（灵活数据速率），而“G”选项支持 5Mbps
• 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
• 在有负载 CAN 网络中实现更快的数据速率
• VIO 电平转换支持 2.8V 至 5.5V 的电压范围
• 工作模式：
  • 正常模式
  • 具有 INH 输出以及本地和远程唤醒请求功能的待机模式
  • 具有 INH 输出以及本地和远程唤醒请求的低功耗睡眠模式
• 未供电时具有理想无源行为：总线和逻辑终端为高阻抗（运行总线或应用上无负载）
• 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
• 符合或超出 EMC 标准要求：
  • 符合 IEC 62228 - 3 – 2007 标准
  • 符合 SAE J2962 - 2 标准
• 保护特性：
  • 总线终端的 IEC ESD 保护：±8kV
  • 总线故障保护：±58V（非 H 型号）和 ±70V（H 型号）
  • 电源终端欠压保护
  • 驱动器显性超时 (TXD DTO)：数据速率低至 9.2kbps
  • 热关断保护 (TSD)
• 接收器共模输入电压：±30V
• 典型循环延迟：110ns
• 结温范围为 -55°C 至 150°C
• 采用 SOIC (14) 封装和无引线 VSON (14) 封装 (4.5mm×3.0mm)，具有改进的自动光学检查 (AOI) 功能

• 12V 或 24V 系统应用
• 汽车和运输高级驾驶辅助系统 (ADAS)
