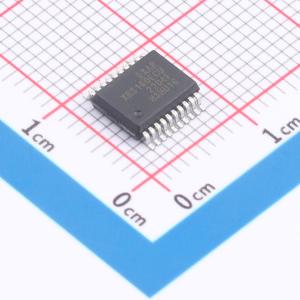

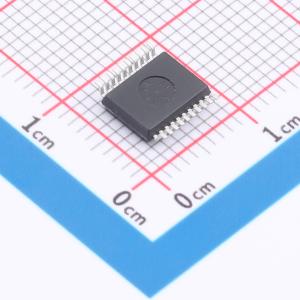

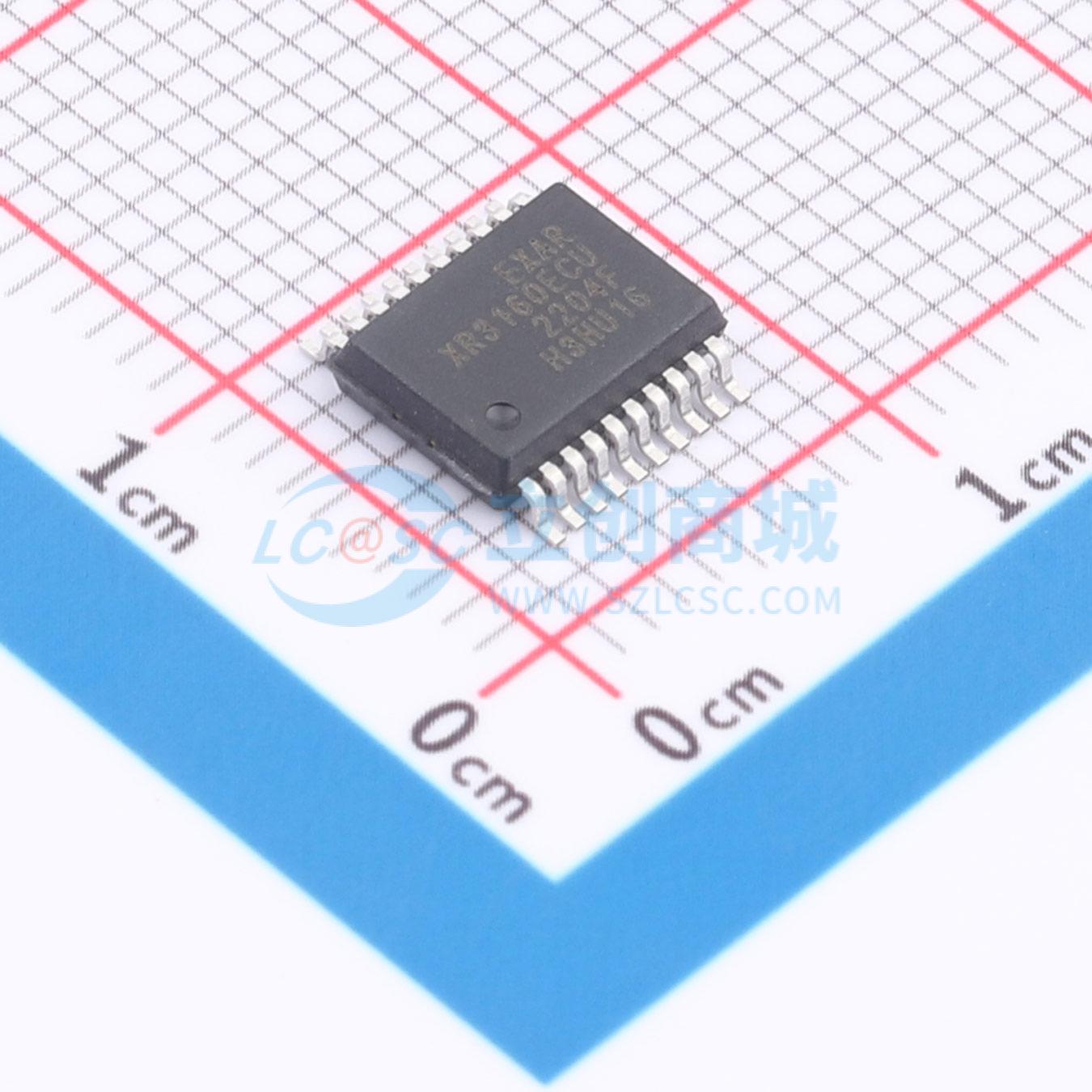

XR3160ECU-F

XR3160是一款先进的多协议收发器，支持RS-232、RS-485和RS-422串行标准。其完全运行仅需四个外部电荷泵电容。

当RS-485/RS-232引脚为高电平时选择RS-485模式，低电平时选择RS-232模式。HALF/FULL引脚配置RS-485模式为半双工或全双工。

高速驱动器在RS485/422模式下最高可工作至20Mbps，在RS-232模式下最高可达1Mbps。通过将专用的SLEW引脚设置为低电平，所有驱动器在任何模式下都可以限制到250kbps以最小化电磁干扰(EMI)。

与MAX3160（20 SSOP）引脚兼容升级

IEC Level 4 ESD保护：±15kV IEC 61000-4-2空气放电，±8kV IEC 61000-4-2接触放电，±15kV人体模型(HBM)

20Mbps RS-485和1Mbps RS-232数据速率

所有发射端输出和接收端输入均具有强大的静电放电(ESD)保护，达到±15kV IEC 61000-4-2空气间隙放电，±15kV人体模型(HBM)，以及±8kV IEC 61000-4-2接触放电标准。每个接收端输出都具有完整的失效安全保护功能，当输入开路、短路或终端但未被驱动时，默认逻辑高电平输出，避免系统锁定、振荡或不确定状态。无需外部偏置电阻。

对于开路、短路或处于空闲状态的输入，增强型RS-485/422接收器具有失效安全功能

关断电源电流典型值为10nA

• 软件可编程串行端口（RS-232、RS-422、RS-485）
• 嵌入式和工业个人电脑（IPC）
• 过程控制设备
• 销售点设备
• 网络设备
• HVAC 控制设备
• 建筑安全与自动化
