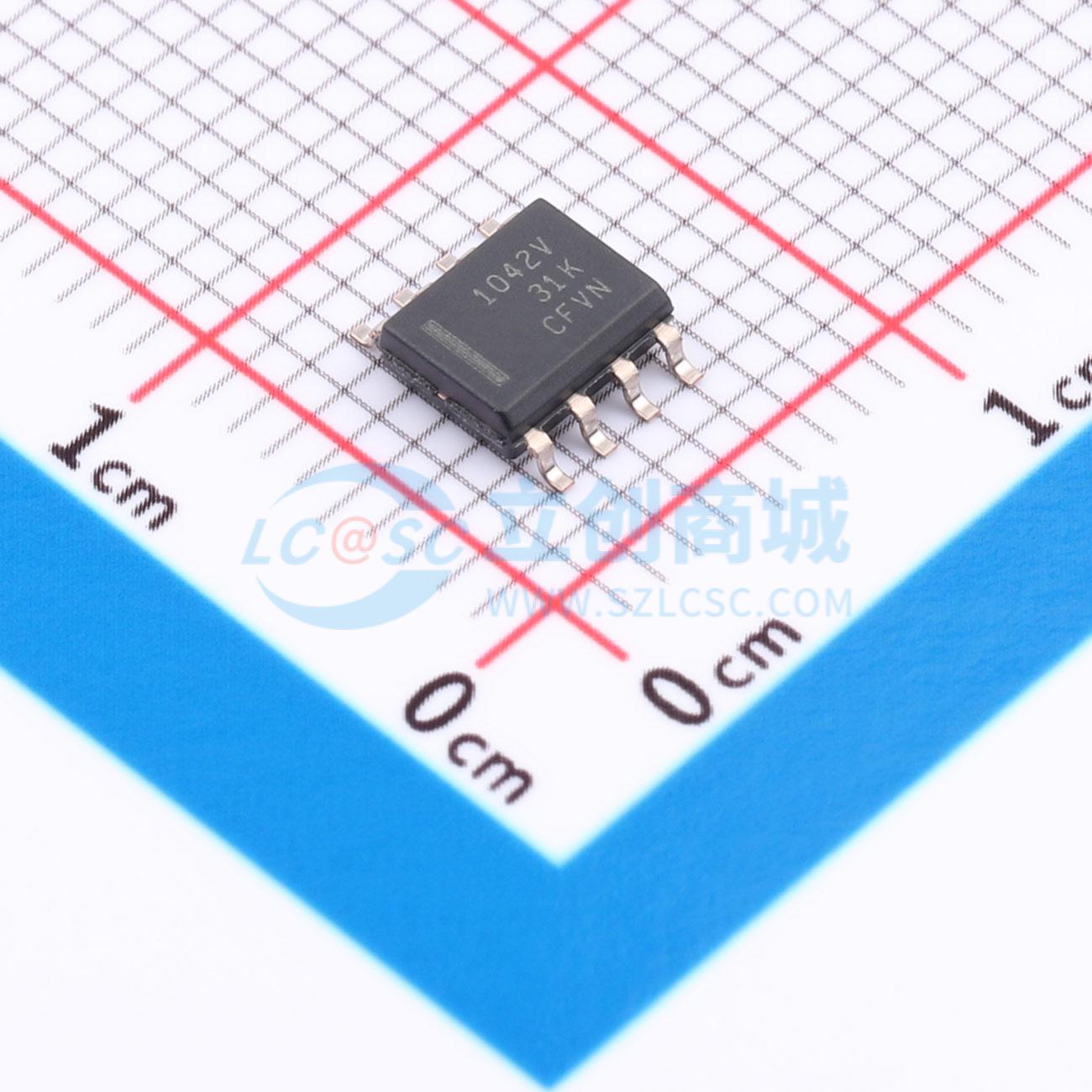

温馨提醒：图片仅供参考，商品以实物为准

TCAN1042VDQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TCAN1042V-Q1 具有 I/O 电平转换和灵活数据速率的汽车类故障保护 CAN 收发器
品牌名称: TI(德州仪器)
商品型号: TCAN1042VDQ1
商品编号: C1544495
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.696克(g)

商品参数

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	5Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-55℃~+125℃
	功能特性	唤醒功能；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护

商品概述

该CAN收发器系列符合ISO11898-2 (2016)高速CAN（控制器局域网）物理层标准。所有器件设计用于最高2 Mbps的CAN FD网络。型号后缀带G的器件设计支持最高5 Mbps的数据速率，带V后缀的版本具有二次电源输入，可对输入引脚阈值和RXD输出电平进行I/O电平转换。该系列具有带远程唤醒请求功能的低功耗待机模式。此外，所有器件都集成了多种保护功能，可提升器件和网络的健壮性。引脚5的功能因器件而异:不带V后缀的器件引脚5为NC，带V后缀的器件引脚5为VIO，用于I/O电平转换。不带V后缀的器件，RXD逻辑输出由VCC驱动，带V后缀的器件，RXD逻辑输出由VIO驱动。

商品特性

符合AEC-Q100 1级，可用于汽车应用
符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
支持功能安全，提供可辅助功能安全系统设计的文档
支持Turbo CAN:所有器件支持经典CAN和2 Mbps CAN FD（灵活数据速率），G选项支持5 Mbps
短且对称的传播延迟，快速环路时间，可提升时序裕量
可在高负载CAN网络中实现更高数据速率
EMC性能:无需共模扼流圈即可满足SAE J2962-2和IEC 62228-3（最高500 kbps）要求
I/O电压范围支持3.3 V和5 V MCU
断电时具备理想无源特性
总线和逻辑端为高阻抗（无负载）
上电/掉电时总线和RXD输出无毛刺运行
IEC ESD防护最高可达±15 kV
总线故障防护:非H变体为±58 V，H变体为±70 V
仅V后缀型号在VCC和VIO电源端具备欠压保护
驱动器显性超时（TXD DTO），支持低至10 kbps的数据速率
热关断保护（TSD）
接收器共模输入电压为±30 V
典型环路延迟为110 ns
结温范围为-55 ℃ 至 150 ℃
提供SOIC(8)封装和无引线VSON(8)封装（3.0 mm x 3.0 mm），具备改进的自动光学检测（AOI）能力

应用领域

汽车与交通运输
高负载CAN网络
重型机械ISOBUS应用（ISO 11783）
汽车应用SAE J2284高速CAN
GMW3122双线CAN物理层
符合SAE J2962、GIFT/ICT、ISO16845要求
