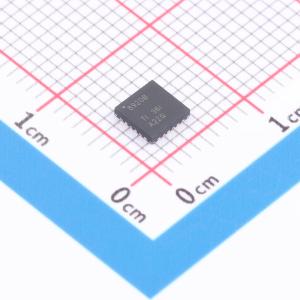

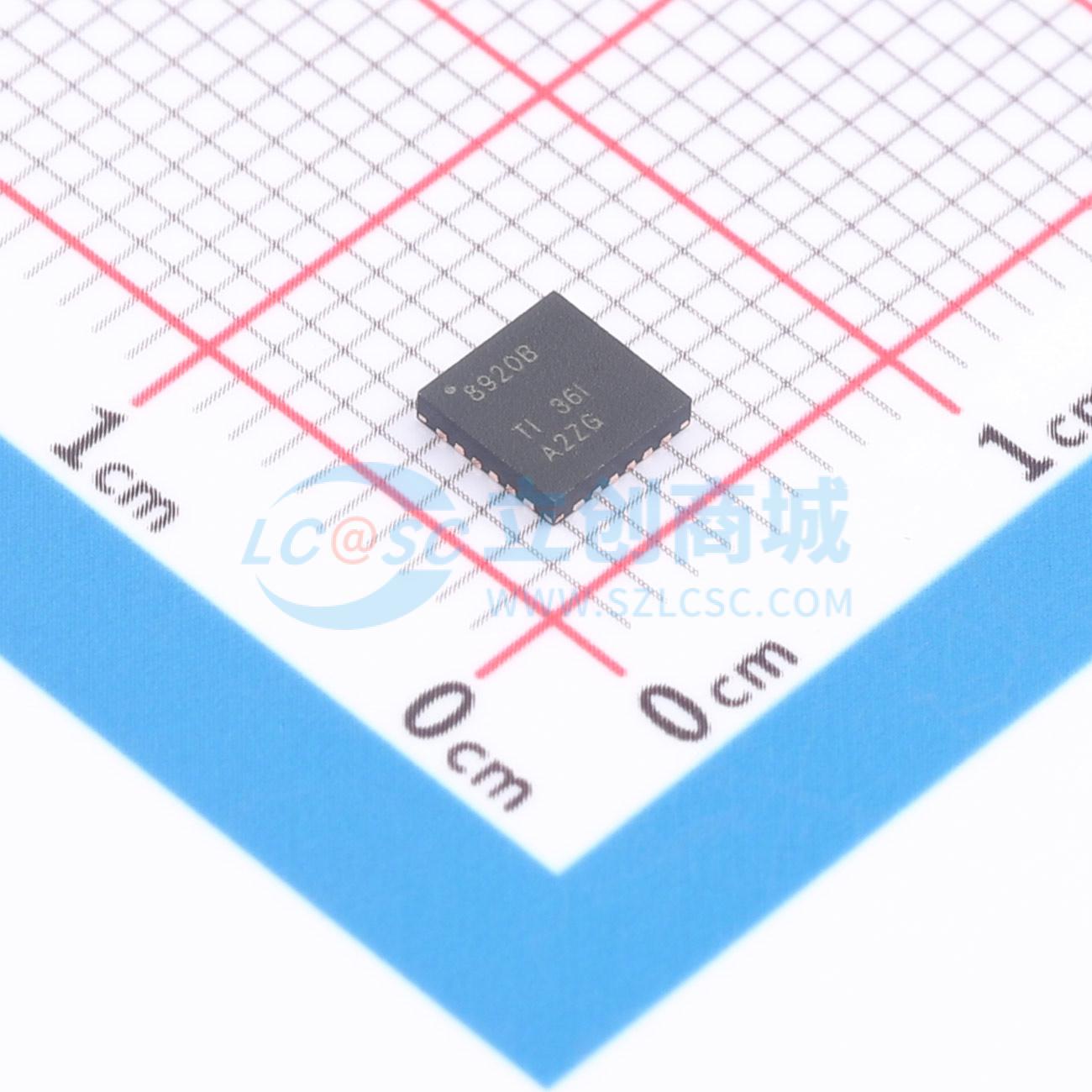

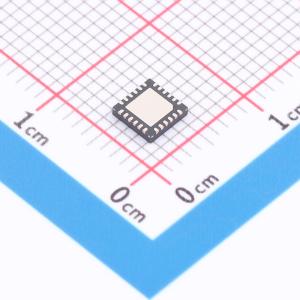

温馨提醒：图片仅供参考，商品以实物为准
ADS8920BRGER
16位，高速SAR ADC，带有集成式基准缓冲器和LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8920B 具有内部 VREF 缓冲器、内部 LDO 和增强型 SPI 的 16 位 1MSPS 单通道 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8920BRGER
- 商品编号
- C1542899
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.25LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 96.8dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 18MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 3.6ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 970uA |
商品概述
ADS8920B、ADS8922B 和 ADS8924B (ADS892xB) 属于引脚对引脚兼容的高速、单通道、高精度、基于 16 位逐次逼近型寄存器(SAR) 的模数转换器(ADC) 系列，且带有集成式基准缓冲器和集成式低压差稳压器(LDO)。该器件系列包括 ADS890xB（20 位）和 ADS891xB（18 位）这两种分辨率型号。 借助 TI 的增强型 SPI 特性，ADS892xB 可提高模拟性能，同时保持高分辨率数据传输。增强型 SPI 支持 ADS89xxB 以较低时钟速度实现高吞吐量，从而简化板布局并降低系统成本。增强型 SPI 也简化了数据计时，从而使器件成为 FPGA、DSP 等应用的理想选择。ADS89xxB 兼容标准 SPI 接口。 ADS892xB 具有内部数据奇偶校验功能，可以将其附加到 ADC 数据输出。主机使用奇偶校验位进行的 ADC 数据验证提高了系统可靠性。
商品特性
- 分辨率：16 位
- 无延迟输出的高采样率：ADS8920B：1MSPS；ADS8922B：500kSPS；ADS8924B：250kSPS
- 集成 LDO 支持单电源操作
- 无压降的低功耗基准缓冲器
- 出色的交流和直流性能：SNR：96.8dB，THD：–125dB；INL：±0.25LSB；DNL：±0.2LSB、16 位、无丢失码
- 宽输入范围：单极差分输入范围：±VREF；VREF 输入范围：2.5V 至 5V
- 单电源低功耗运行
- 增强型 SPI 数字接口接口 SCLK：1MSPS 时为 18MHz。可配置数据奇偶校验输出
- 扩展温度范围：-40°C 至 +125°C
- 小型封装：4mm×4mm 超薄四方扁平无引线(VQFN) 封装
应用领域
- 测试和测量
- 医疗成像
- 高精度、高速数据采集
