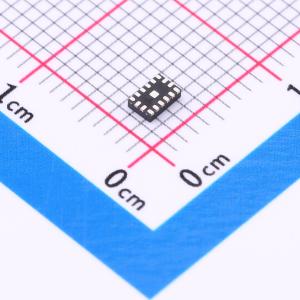

MAX11198ATE+T
12/14/16位,2Msps,双通道同步采样SAR ADC,内置参考电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12位、2Msps、双通道、同时采样SAR ADC,带内部基准、业界最小的双通道、集成基准、同时采样ADC,2mm x 3mm封装尺寸
- 商品型号
- MAX11198ATE+T
- 商品编号
- C1542882
- 商品封装
- TQFN-16(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 2MHz | |
| 通道数 | 2 | |
| 工作电压 | 3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 89dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 1mA | |
| 功能特性 | 同步采样;双极性输入 | |
| 微分非线性 | 0.5LSB |
商品概述
MAX11198是双通道逐次逼近寄存器(SAR)模数转换器(ADC),具备2Msps同步采样能力、12/14/16位分辨率以及差分输入。该ADC采用小巧的16引脚、3mmx2mm超小型TDFN封装,在3.0V至5.25V的电源电压范围内工作时,可提供出色的静态和动态性能。集成基准源进一步减小了电路板面积并减少了元件数量。 MAX11198通过带有双DOUT总线、兼容SPI的串行接口输出转换数据。其规格适用于-40°C至+125°C的扩展工业温度范围。
商品特性
- 支持双通道低边驱动、双通道高边驱动、半桥驱动
- 6A峰值灌电流、5A峰值拉电流驱动能力
- 输入侧电源VCCI支持3V至18V供电电压范围
- 输出侧驱动电源VDDA/VDDB支持最高25V供电电压
- 提供6V、8V和12V高精度UVLO可选
- 传输延迟56ns(典型值)
- 器件间传输延迟偏差5ns(最大值)
- 脉宽失真14ns(最大值)
- 最小输入脉宽20ns(典型值)
- 支持可编程死区时间
- 工作温度范围-40℃至+125℃
- 绝缘栅寿命大于40年
- 隔离耐压3.75kVRMS(窄体封装)
- 共模瞬态抗扰度(CMTI)大于±100V/ns
- 可承受8kV浪涌
- 环保封装:窄体SOIC16(N)封装
应用领域
- 编码器
- 旋转变压器
- LVDT(线性可变差动变压器)
- 电机电流检测
- PLC(可编程逻辑控制器)
