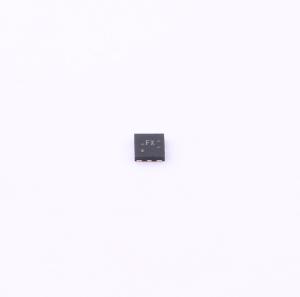

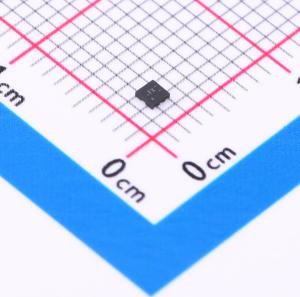

温馨提醒：图片仅供参考，商品以实物为准

ADS7044IRUGR

超低功耗、超小尺寸、12位、1MSPS、SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7044 超低功耗、超小尺寸 SAR ADC | 12 位 | 1MSPS | 全差分
品牌名称: TI(德州仪器)
商品型号: ADS7044IRUGR
商品编号: C1542761
商品封装: X2-QFN-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

ADS7044 是一款1MSPS 模数转换器(ADC)。该器件支持较宽的模拟输入电压范围（±1.65V 至±3.6V），并且包括一个基于电容且内置采样保持电路的逐次逼近寄存器(SAR) ADC。串行外设接口(SPI) 兼容串口由CS 和SCLK 信号控制。输入信号在CS 下降沿进行采样，SCLK 用于转换和串行数据输出。此器件支持宽范围的数字电源（1.65V 至3.6V），可直接连接到各类主机控制器。此器件符合JESD8-7A 标准的标称DVDD 范围（1.65V 至1.95V）。此器件采用8 引脚微型引线X2QFN 封装，额定工作温度范围为 -40℃ 至125℃。此器件尺寸微小且功耗极低，非常适合空间受限类电池供电应用。

商品特性

业界第一款具有毫微瓦功耗的逐次逼近寄存器(SAR) 模数转换器(ADC)
1MSPS 和1.8V AVDD 时为 261μW
1MSPS 和3V AVDD 时为 900nW
100kSPS 和3V AVDD 时为 90nW
1kSPS 和3V AVDD 时低于 1nW
业界最小的SAR ADC
采用X2QFN - 8 封装，封装尺寸为 2.25mm²
1MSPS 吞吐量且零延迟宽工作范围
AVDD:1.65V 至3.6V
DVDD：1.65V 至3.6V（与AVDD 无关）
温度范围： -40℃ 至125℃
12 位分辨率且无丢码(NMC)
最大±1 最低有效位(LSB) 的差分非线性(DNL) 和积分非线性(INL)
71dB 的信噪比(SNR)（3V AVDD 时）
-85dB 的总谐波失真(THD)（3V AVDD 时）
单极差分输入范围：–AVDD 至AVDD
集成偏移校准
串行外设接口(SPI) 兼容串口：16MHz
符合JESD8 - 7A 标准的数字I/O

应用领域

低功耗数据采集
电池供电类手持设备
液位传感器
超声波流量计
电机控制
可穿戴健身器
便携式医疗设备
硬盘血糖仪

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	1
	工作电压	1.65V~3.6V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.7LSB
	工作温度	-40℃~+125℃
	信噪比	71dB
	时钟频率(fc)	16MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	300uA
