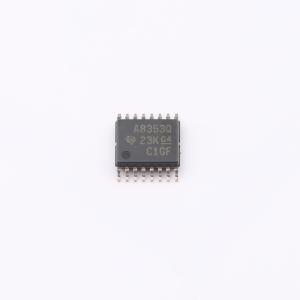

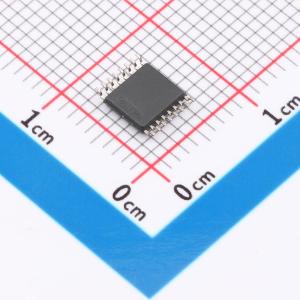

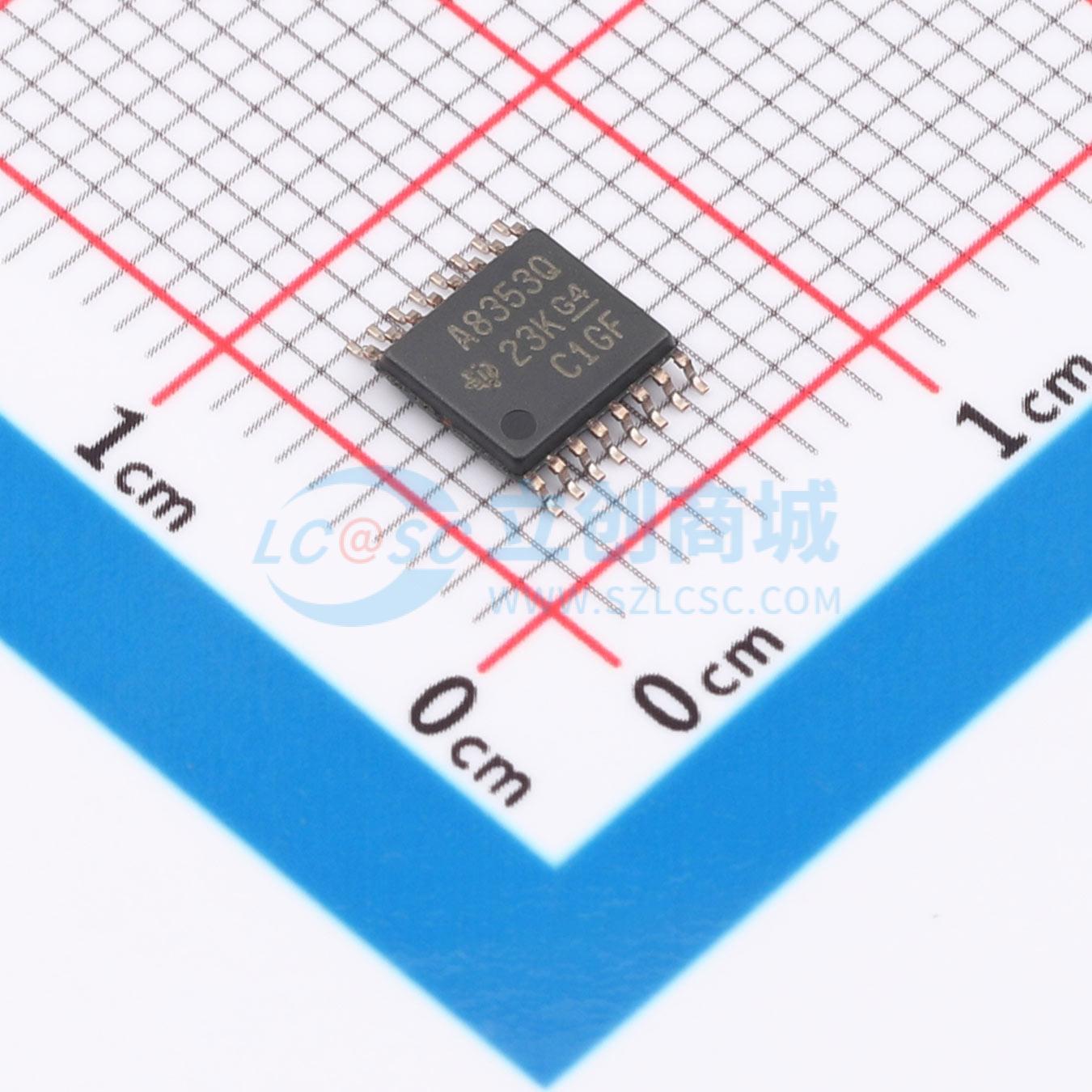

ADS8353QPWQ1
16位双通道同步采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位分辨率，双通道同步采样，支持单端和伪差分输入，采样速度高达600kSPS，工作温度范围为-40°C至+125°C，采用16引脚TSSOP封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8353QPWQ1
- 商品编号
- C1542771
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 600kHz | |
| 通道数 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 89dB | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源温漂 | 10ppm/℃ | |
| 静态电流 | 50uA | |
| 全量程范围(FSR) | 5V；2.5V |
商品概述
ADS8353-Q1 是一款 16 位双通道高速同步采样模数转换器 (ADC)，可支持单端和伪差分模拟输入。 ADS8353-Q1 包含两个可用于系统级增益校准的独立可编程基准源。并且配有一个可在宽电源供电范围内运行的灵活串行接口，从而轻松实现与多种主机控制器的通信。该系列器件支持两种低功耗模式，可针对给定输出优化功耗。ADS8353-Q1 的额定工作温度范围为 –40°C 至 +125°C ，采用 16 引脚 TSSOP 封装。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1: -40°C 至 +125°C，TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- 功能安全型可提供用于功能安全系统设计的文档
- 16 位分辨率
- 两个通道同步采样
- 支持单端和伪差分输入
- 两个软件可选的单极输入范围：（0V 至 VREF）或（0V 至 2x VREF）
- 高达 600kSPS 的采样速度
- 出色的直流性能：
- ±0.6LSB DNL
- ±1LSB INL
- ±0.05% 增益误差
- 出色的交流性能：
- 89dB SNR
- -100dB THD
- 双路、低漂移 (10ppm/°C)、可编程 2.5V 内部基准电压
应用领域
- 电池管理系统 (BMS)
- 直流/直流转换器
- 能量存储电源转换系统 (PCS)
- 太阳能电弧保护
