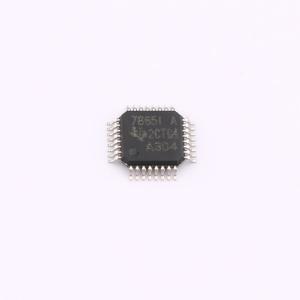

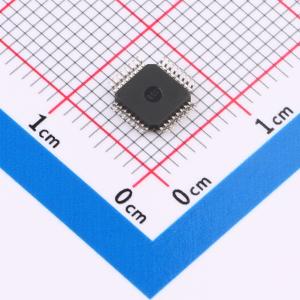

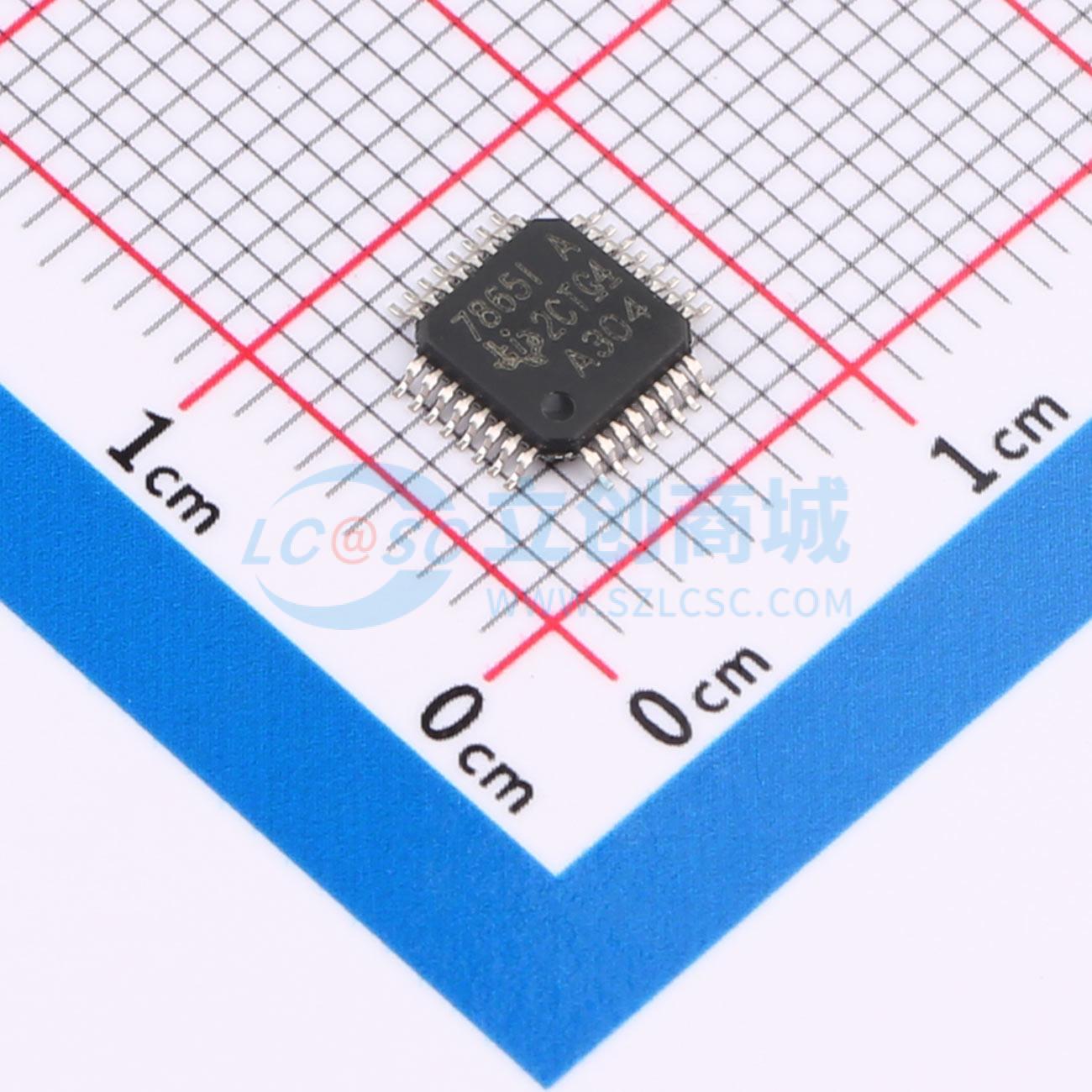

ADS7865IPBS

双路12位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道12位模数转换器，支持3+3或2+2通道同时采样，具有可编程通道序列器和内部2.5V缓冲参考电压。
品牌名称: TI(德州仪器)
商品型号: ADS7865IPBS
商品编号: C1542804
商品封装: TQFP-32(5x5)
包装方式: 托盘
商品毛重: 0.08克(g)

商品参数

商品概述

ADS7865是一款双路12位、2MSPS的模数转换器（ADC），具有四个全差分或六个伪差分输入通道，这些通道分为两组，用于高速同步信号采集。采样保持（S/H）放大器的输入为全差分，并以差分方式连接到ADC的输入。这种架构在100kHz时提供了72dB的出色共模抑制比，这在嘈杂环境中是一项关键的性能特性。 ADS7865与ADS7862引脚兼容，但提供了额外的功能，如可编程通道序列器和参考输出、灵活的电源电压（AVDD和BVDD为2.7V至5.5V）、每个ADC具有三个通道的伪差分输入多路复用器以及多种掉电功能。 ADS7865采用TQFP - 32封装。其规定的扩展工作温度范围为 - 40°C至 + 125°C。

商品特性

六个伪差分或四个全差分输入
信噪比（SNR）：71.7dB，总谐波失真（THD）：–87dB
可编程通道序列器
可编程且带缓冲的内部2.5V参考电压
灵活的掉电功能
可变电源电压范围：2.7V至5.5V
低功耗运行：5V时最大功耗44mW
工作温度范围： - 40°C至 + 125°C
与ADS7862引脚兼容，可直接升级

应用领域

电机控制
多轴定位系统
三相电源控制

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	2MHz
	通道数	4
	工作电压	2.7V~5.5V
	接口类型	并行
	差分输入	是
	积分非线性	1.25LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	71.7dB
	时钟/振荡器	外置
	时钟频率(fc)	1MHz~32MHz
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	ADC架构	SAR
