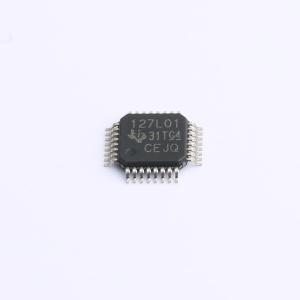

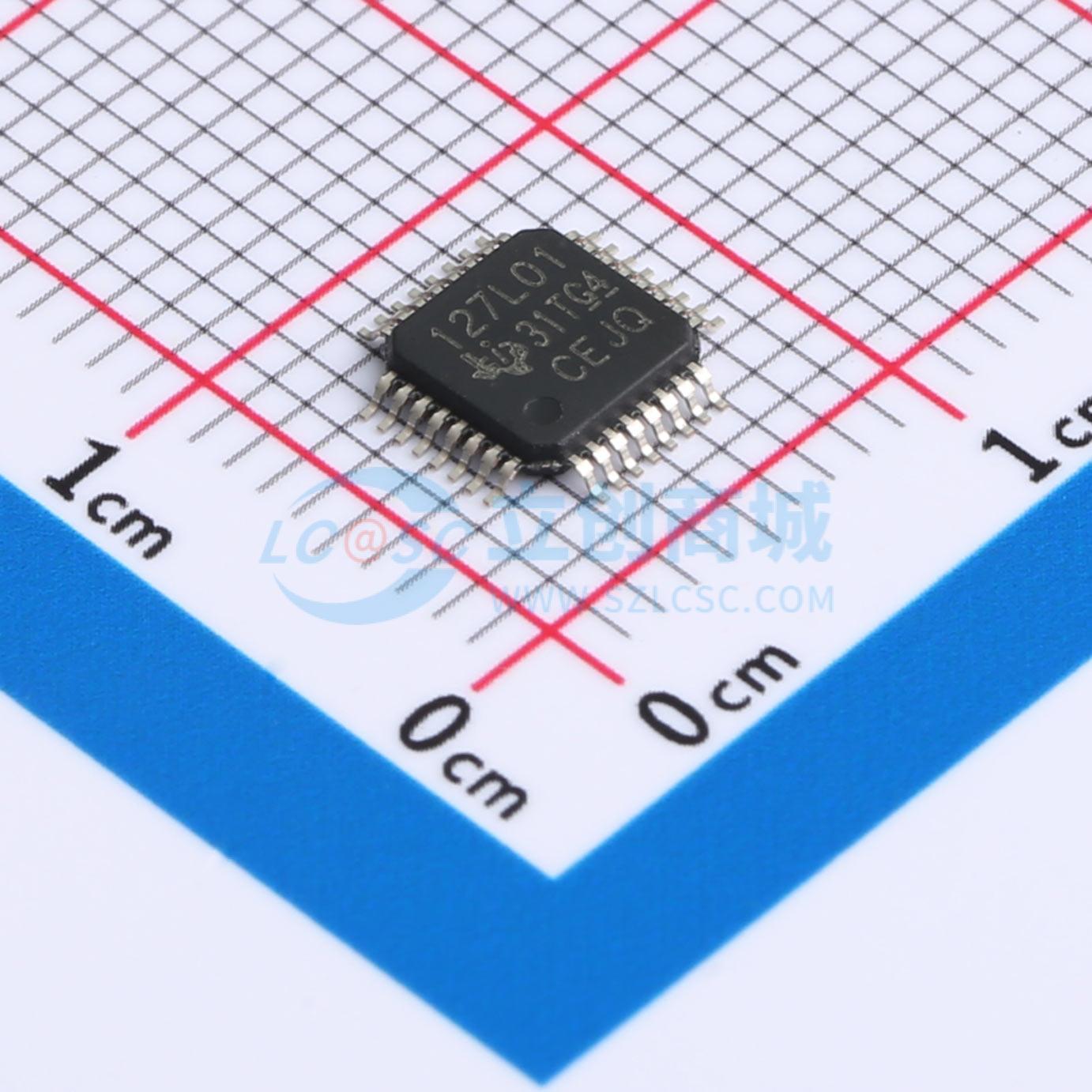

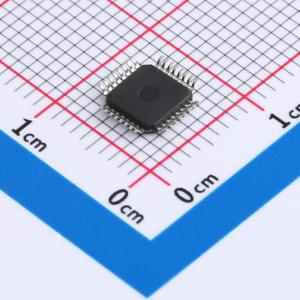

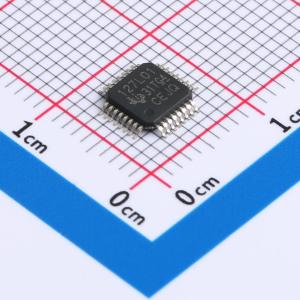

ADS127L01IPBS

24位高速、高带宽模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS127L01 24 位、512kSPS、单通道、超低功耗、宽带宽 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS127L01IPBS
商品编号: C1542823
商品封装: TQFP-32(5x5)
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

商品概述

ADS127L01 是一款24 位 Δ-Σ 模数转换器(ADC)，其数据速率最高可达512kSPS。该器件兼具出色直流精度和卓越交流性能。高阶、斩波稳定调制器在低带内噪声条件下实现极低漂移。集成抽取滤波器抑制调制器带外噪声。除低延迟滤波器外，ADS127L01 还提供多个纹波小于 ±0.0000408 的宽带滤波器以及在奈奎斯特速率下实现–116dB 阻带衰减的选项。提供良好漂移性能的工业Δ-Σ ADC 通常使用通带显著衰减的数字滤波器。因此，工业Δ-Σ ADC 的信号带宽有限，主要用于直流测量。音频应用中的高分辨率ADC 提供较大的可用带宽，但偏移和漂移规范明显弱于同类工业产品。ADS127L01 将这些转换器相结合，能够在 -40°C 到 +125°C 的工业温度范围内提供高精度工业测量，实现出色的直流和交流规范。该器件的不同工作模式可优化速度、分辨率和功率。可编程串行接口具备SPI、帧同步从器件或帧同步主器件这三个选项中的任意一个，可轻松跨越隔离栅与单片机或数字信号处理器(DSP) 相连。

商品特性

交流 + 直流性能：
- 数据速率：高达512kSPS
- 通带：最高可达230kHz
- 信噪比(SNR)：最高可达115.5dB
- 总谐波失真(THD)：低至-129dB
直流精度：
- 偏移漂移：1.5μV/°C
- 增益漂移：0.2ppm/°C
运行模式：
- 高分辨率（26mW 时为128kSPS）
- 低功耗（15mW 时为128kSPS）
- 超低功耗：105dB SNR（9mW 时为128kSPS）
数字滤波器选项：
- 低延迟滤波器：正弦频率响应
- 宽带1 滤波器：(0.45 至 0.55)×f_DATA 过渡带
- 宽带2 滤波器：(0.40 至 0.50)×f_DATA 过渡带
SPI 或者帧同步串行接口，兼容菊花链
模拟电源：2.7V 到3.6V
数字电源：1.7V 到3.6V
工作温度范围：-40°C 至 +125°C

应用领域

振动和模态分析
数据采集系统
声学和动态应力计
电能质量分析

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	512kHz
	通道数	1
	工作电压	2.7V~3.6V
	接口类型	SPI
	差分输入	-

	属性	参数值
	积分非线性	-
	工作温度	-40℃~+125℃
	信噪比	115.5dB
	时钟频率(fc)	16.384MHz；100kHz~17.6MHz
	ADC架构	Sigma-Delta
	数据速率	512kHz
