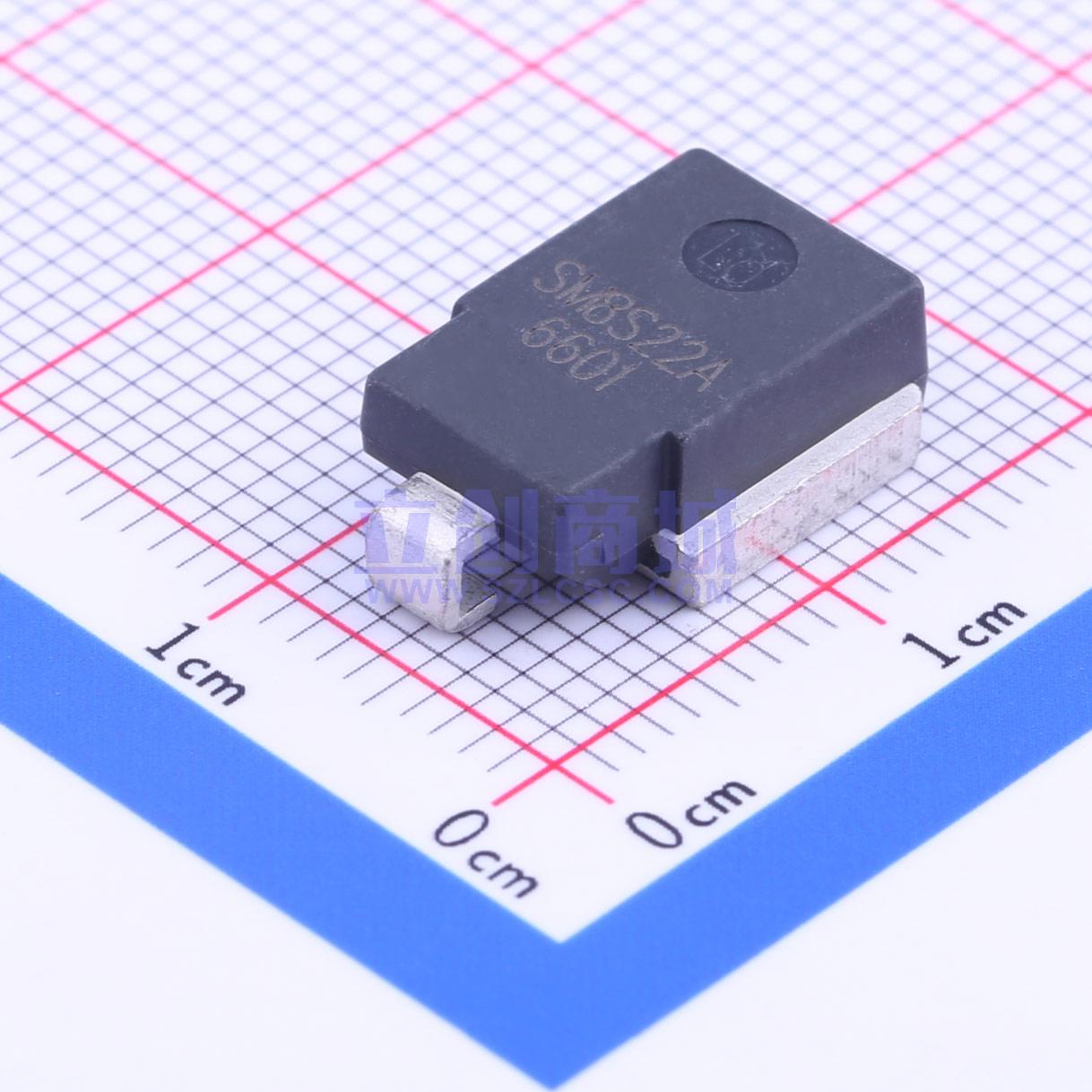

温馨提醒：图片仅供参考，商品以实物为准
SM8S22A
单向TVS 22V截止 峰值脉冲电流：186A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车载TVS 电源口
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- SM8S22A
- 商品编号
- C151946
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 186A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 24.4V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SM8S系列瞬态电压抑制（TVS）二极管可用于保护敏感电子设备，抵御由感性负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
商品特性
- 提供单向/双向极性选择。
- 正向压降和漏电流低。
- 浪涌承受能力强。
- 结钝化优化设计，采用钝化各向异性整流器技术。
- 具备TJ = 175℃ 承受能力，适用于高可靠性和汽车应用要求。
- 符合ISO7637 - 2浪涌规范（因测试条件而异）。
- 符合J - STD - 020标准的MSL 1级，无铅峰值温度最高可达 245℃。
- 通过AEC - Q101认证。
- 符合RoHS指令2002/95/EC，并符合WEEE指令2002/96/EC。
