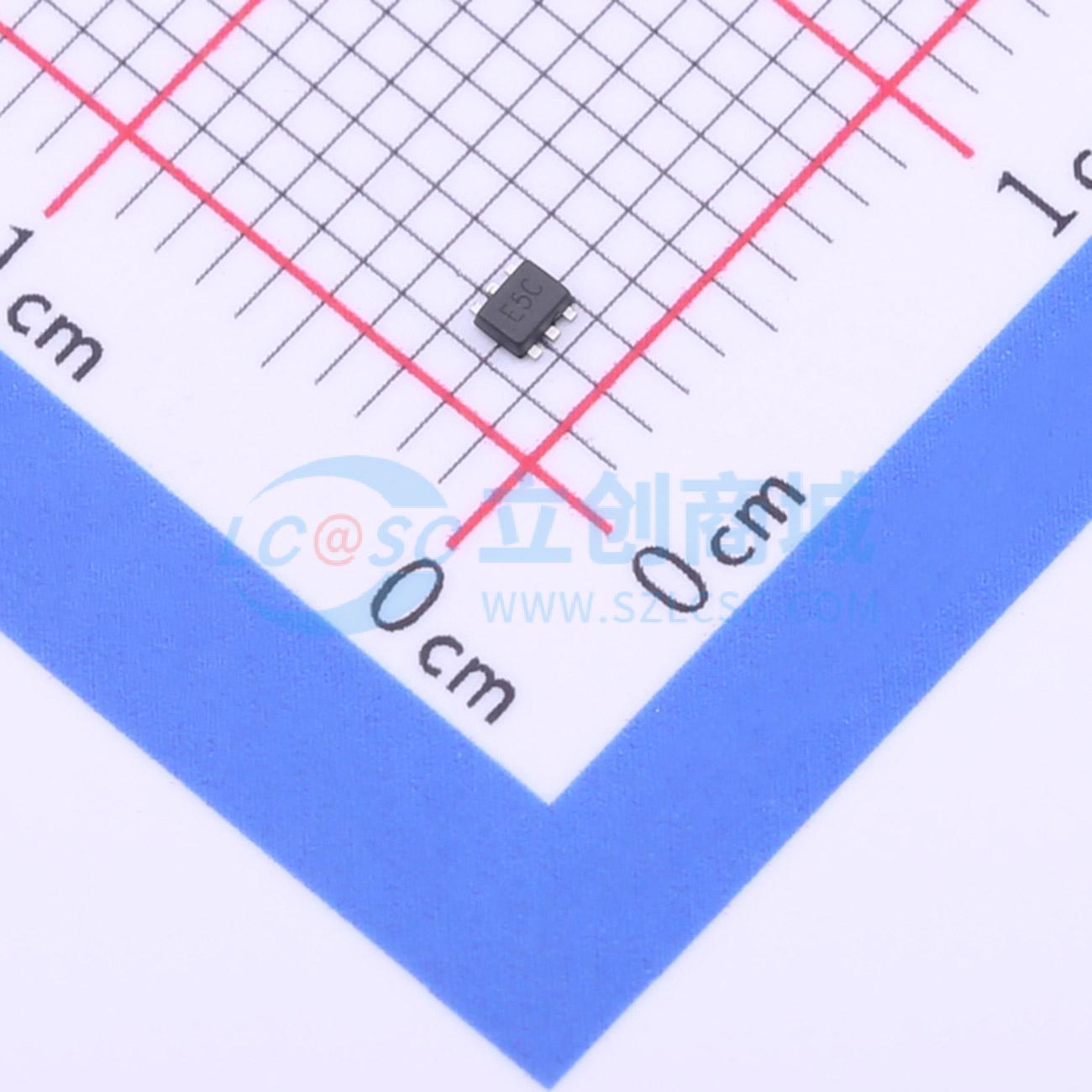

温馨提醒：图片仅供参考，商品以实物为准
BST563A055V
ESD 5V截止 峰值浪涌电流：7.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：90瓦峰值脉冲功率（tp = 8/20μs）。 微型SOT563封装。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 保护五条数据/电源线。应用：手机及配件。 个人数字助理（PDA）
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BST563A055V
- 商品编号
- C151958
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 7.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 五路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF；20pF |
商品特性
- 90W 峰值脉冲功率（tp = 8/20μs）
- 微型 SOT563 封装
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 保护五条数据/电源线
- IEC 61000-4-2：接触 ±8kV，空气 ±15kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（雷击）：7.5A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
