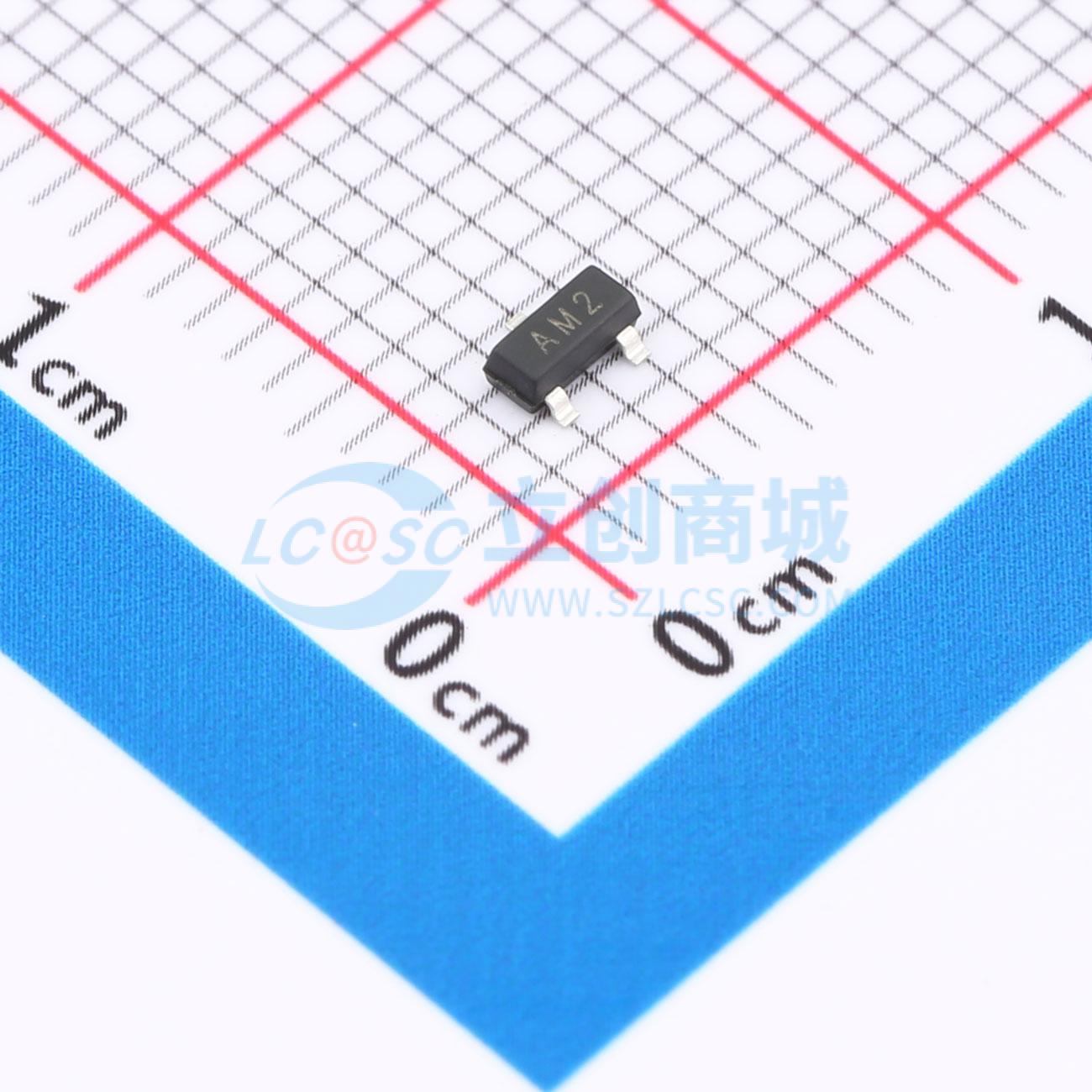

温馨提醒：图片仅供参考，商品以实物为准
BST23A122V
单向 12V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SOT-23 12V Cj=55pF 单向 静电TVS PCAN/串口
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BST23A122V
- 商品编号
- C151972
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 60pF |
商品特性
- 360 W 峰值脉冲功率（tp = 8 / 20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 60 pF 典型值）
- 保护两条数据线
- IEC 61000-4-2 ±30kV 接触放电 ±30kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A(5/50ns)
- IEC 61000-4-5（浪涌）10A(8 / 20μs)
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
