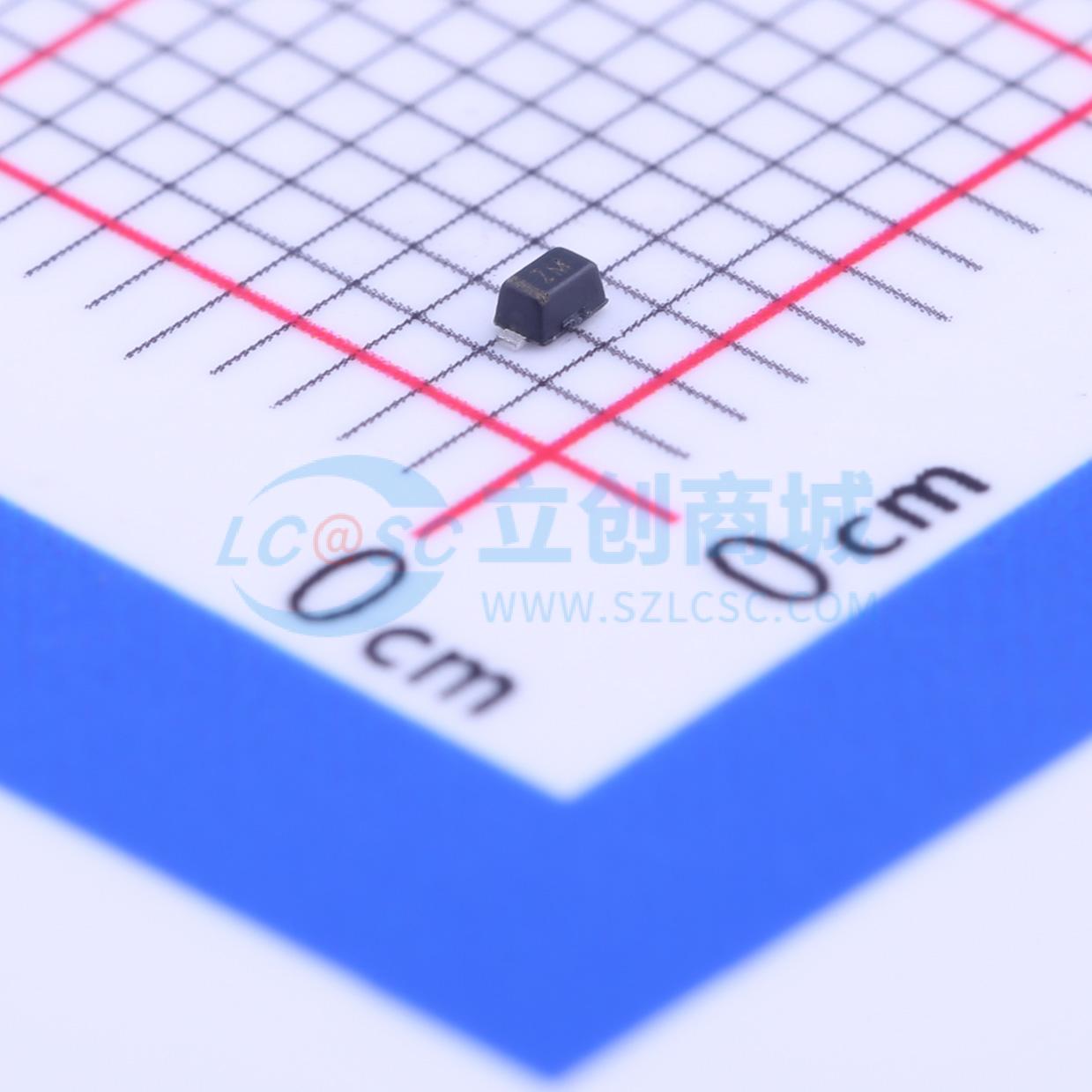

温馨提醒：图片仅供参考，商品以实物为准
BSD5A121V35
TVS 12V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SOT-523 12V Cj=55pF 单向 静电TVS 供电口
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BSD5A121V35
- 商品编号
- C151986
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品特性
- 每线路500瓦峰值脉冲功率（tp = 8/20μs）
- 替代多层压敏电阻（0603）
- 保护一路I/O或电源线
- 低钳位电压
- 工作电压：12V
- 低泄漏电流
- 响应时间通常< 1 ns
- IEC 61000-4-2（静电放电）±15kV（空气），±8kV（接触）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击）12A（8/20μs）
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑及手持设备-便携式仪器-数码相机-MP3播放器
