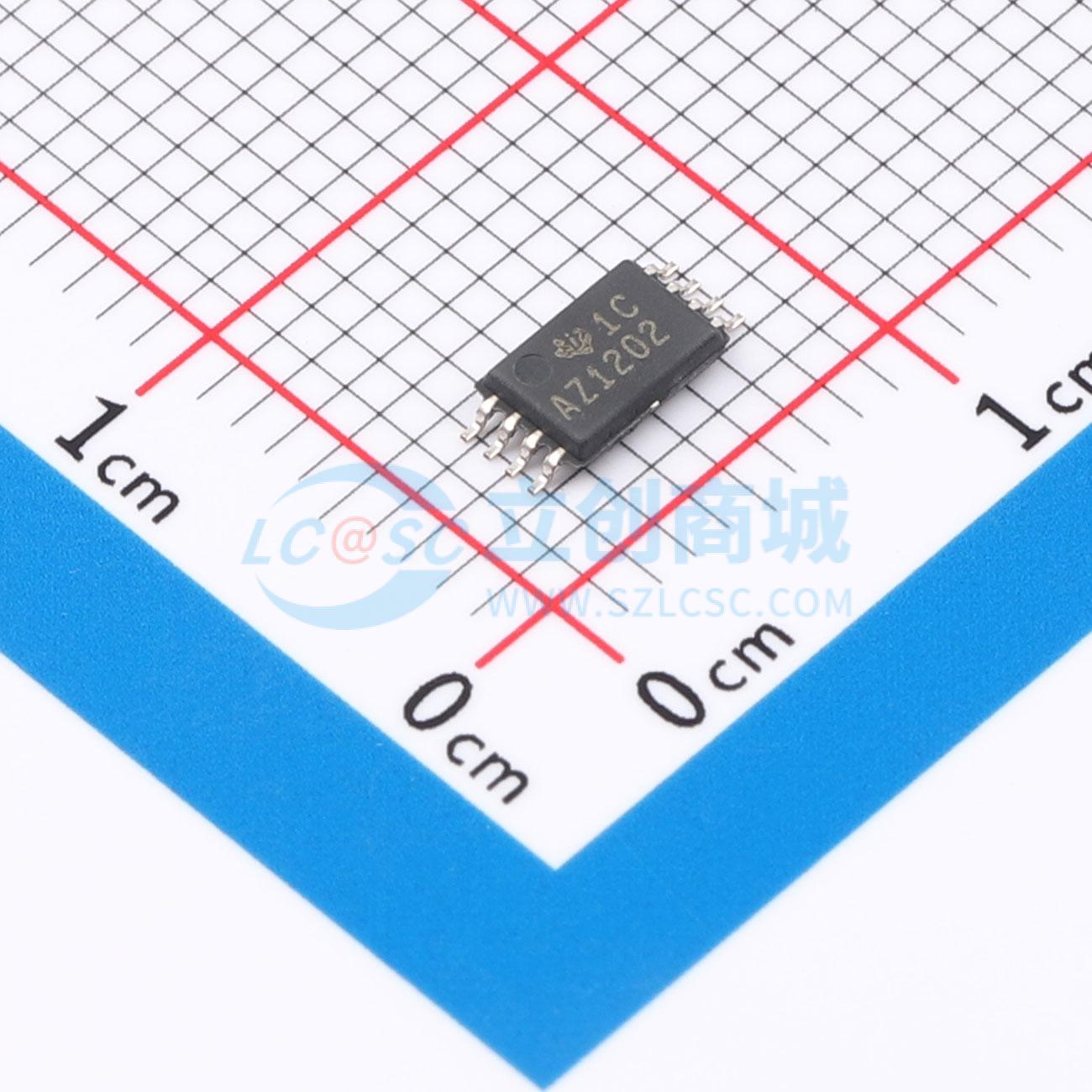

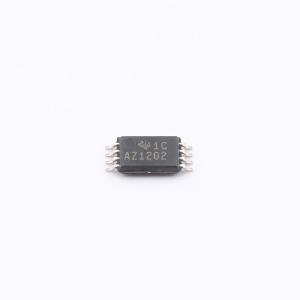

ADS1202IPWR

1位、10MHz、二阶Δ-Σ调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1202 10MHz 时钟频率、±250mV 输入、16 位分辨率、电流分流 Δ-Σ 调制器
品牌名称: TI(德州仪器)
商品型号: ADS1202IPWR
商品编号: C1540130
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS1202是一款精密的、动态范围为80dB的ΔΣ调制器，采用单+5V电源供电。差分输入非常适合直接连接到传感器或低电平信号。配合适当的数字滤波器和调制器速率，该器件可实现无丢码的16位模数（A/D）转换。在调制器速率为10MHz、数字滤波器带宽为10kHz的情况下，可保持12位的有效分辨率。ADS1202专为中等分辨率测量应用而设计，包括电流测量、智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器。它采用TSSOP - 8封装。

商品特性

16位分辨率
13位线性度
分辨率/速度权衡：信号延迟20μs时有效分辨率为10位（延迟77μs时为12位）
单5V电源，±250mV输入范围
2%内部参考电压
2%增益误差
灵活的串行接口，具有四种不同模式，采用双二进制编码，可实现分相或曼彻斯特编码的单线接口
工作温度范围：-40℃至+85℃

应用领域

电机控制
电流测量
工业过程控制
仪器仪表
智能变送器
便携式仪器
称重秤
压力传感器

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	工作温度	-40℃~+85℃

	属性	参数值
	基准电压源	内置
	基准电压值	2.5V
	基准电压源温漂	20ppm/℃
	数据速率	10MHz
	采样率	10MHz
	积分非线性	3LSB；12LSB
