ADS58C48IPFP

ADS58C48是一款四通道11位A/D转换器，采样率高达200 MSPS。它采用创新设计技术实现高动态性能，同时在1.8V电源下功耗极低。这使其非常适合多载波、宽带通信应用。 ADS58C48采用第三代SNRBoost 3G技术，克服因量化噪声导致的SNR限制（带宽 < 奈奎斯特频率，即Fs/2）。SNRBoost 3G技术的改进支持在宽带宽（高达60 MHz）内提升SNR。此外，每个通道可单独编程设置SNRBoost 3G系数。 该器件具有数字增益功能，可在较低满量程输入范围内改善SFDR性能。它包含一个直流失调校正环路，可用于消除ADC失调。 所有通道的数字输出与LVDS时钟输出一起以DDR LVDS（双倍数据速率）形式输出。该接口的数据速率低（200 MSPS采样率下为400 Mbps），使得使用低成本FPGA接收器成为可能。LVDS输出缓冲器的驱动能力可增强，以支持50Ω差分端接。这允许输出时钟信号连接到两个具有有效50Ω端接的独立接收芯片（如GC5330的两个时钟端口）。 相同的数字输出引脚也可配置为并行1.8V CMOS接口。 它内置参考源，省去了传统的参考引脚和相关去耦电容。该器件的工作温度范围为工业级（-40℃至85℃）。

• 最大采样率：200 MSPS
• 高动态性能 在140 MHz时SFDR为82 dBc 使用SNRBoost 3G技术，60 MHz带宽内SNR为72.3 dBFS
• 支持高达60 MHz的宽带宽 可编程带宽 – 60 MHz、40 MHz、30 MHz、20 MHz 带内噪声基底平坦 每个通道独立的SNRBoost 3G系数
• 具有可编程摆幅和驱动能力的双倍数据速率（DDR）LVDS – 标准摆幅：350 mV 低摆幅：200 mV 默认驱动能力：100Ω端接 2倍驱动能力：50Ω端接
• 也支持1.8V并行CMOS接口
• 单1.8V电源供电，超低功耗
• 总功耗0.9W 四个通道均开启SNRBoost 3G时，总功耗1.32W（200 MSPS） 两个通道开启SNRBoost 3G时，总功耗1.12W（200 MSPS）
• 可编程增益高达6dB，可权衡SNR/SFDR
• 直流失调校正
• 支持低输入时钟幅度

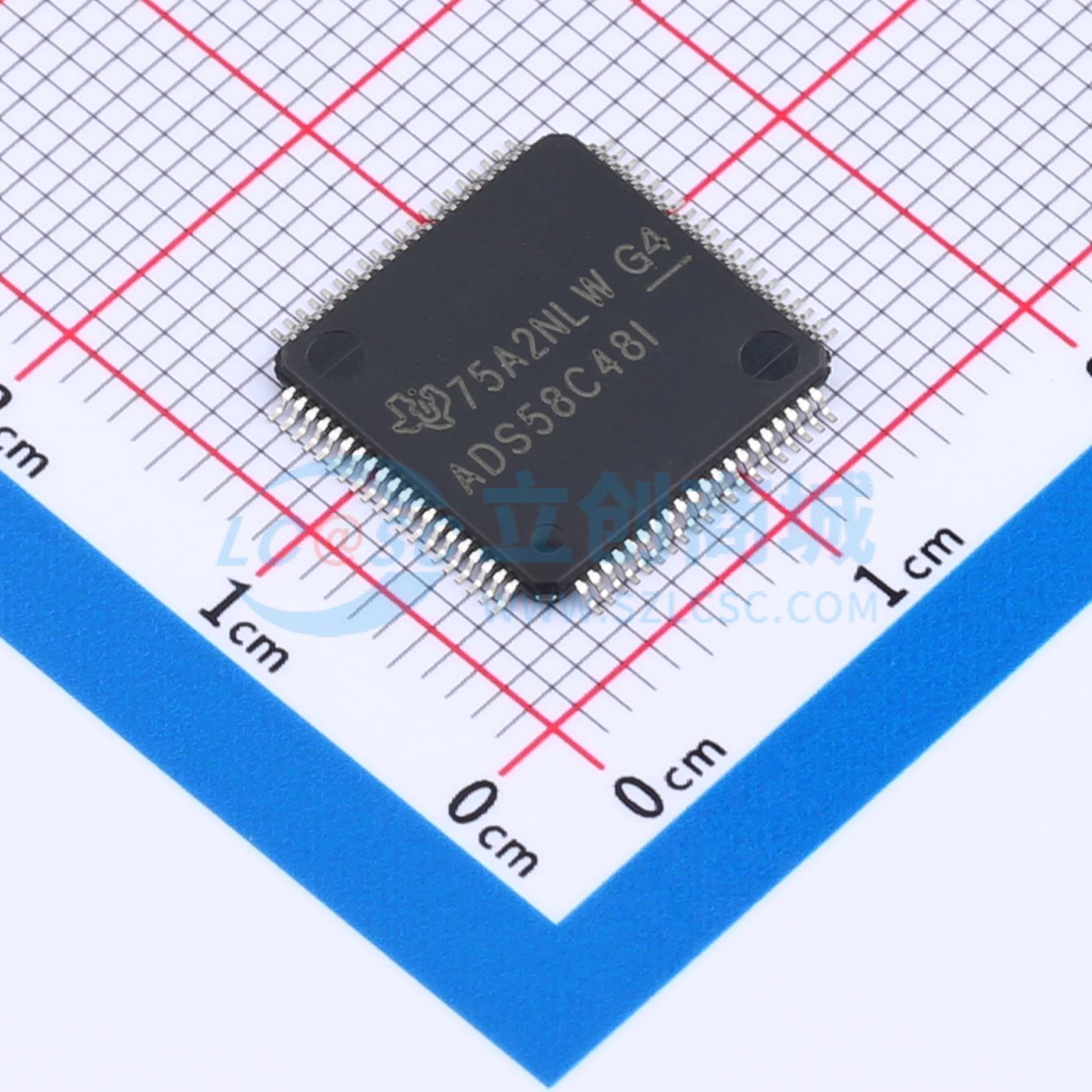

• 80-TQFP封装
