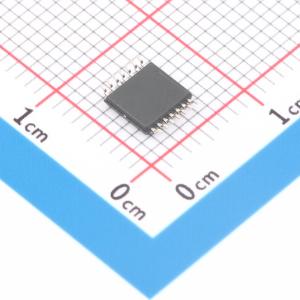

PCM1807PW

PCM1807 单端输入 24 位 96 kHz 立体声 A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1807 具有单端输入的 101dB SNR 立体声 ADC
品牌名称: TI(德州仪器)
商品型号: PCM1807PW
商品编号: C1540164
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

商品概述

PCM1807是一款高性能、低成本的单芯片立体声模数转换器，具有单端模拟电压输入。PCM1807采用了过采样率为64倍的Δ-Σ调制器，并集成了数字抽取滤波器和用于去除输入信号直流分量的高通滤波器。针对各种应用场景，PCM1807支持主模式和从模式，以及串行音频接口的两种数据格式。 PCM1807具备多种功能，可通过SPI串行控制端口进行控制，如掉电、淡入淡出、极性控制等。 PCM1807适用于对成本敏感的各类消费类应用，这些应用需要良好的性能，且要求模拟电源为5V、数字电源为3.3V。PCM1807采用高度先进的CMOS工艺制造，采用小型14引脚TSSOP封装。

商品特性

24位Δ-Σ立体声A/D转换器
单端电压输入：3Vp-p
过采样抽取滤波器：
- 过采样频率：×64
- 通带波纹：±0.05dB
- 阻带衰减：-65dB
- 片上高通滤波器：0.91Hz（48kHz）
高性能：
- 总谐波失真加噪声（THD+N）：–93dB（典型值）
- 信噪比（SNR）：99dB（典型值）
- 动态范围：99dB（典型值）
带SPI控制的PCM音频接口：
- 主/从模式可选
- 数据格式：24位左对齐、24位I2S
带SPI控制的多功能：
- 掉电
- 带淡入淡出的静音功能
- 极性控制
集成模拟抗混叠低通滤波器
采样率：16–96kHz
系统时钟：256fS、384fS、512fS
双电源供电：
- 模拟电源：5V
- 数字电源：3.3V
封装：14引脚TSSOP

应用领域

DVD刻录机
数字电视
AV放大器/接收器
MD播放器
CD刻录机
多轨接收器
电子乐器

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	2
	工作电压	4.5V~5.5V；2.7V~3.6V
	接口类型	SPI

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-40℃~+85℃
	基准电压值	2.5V
	采样率	96000Hz
	静态电流	1uA
