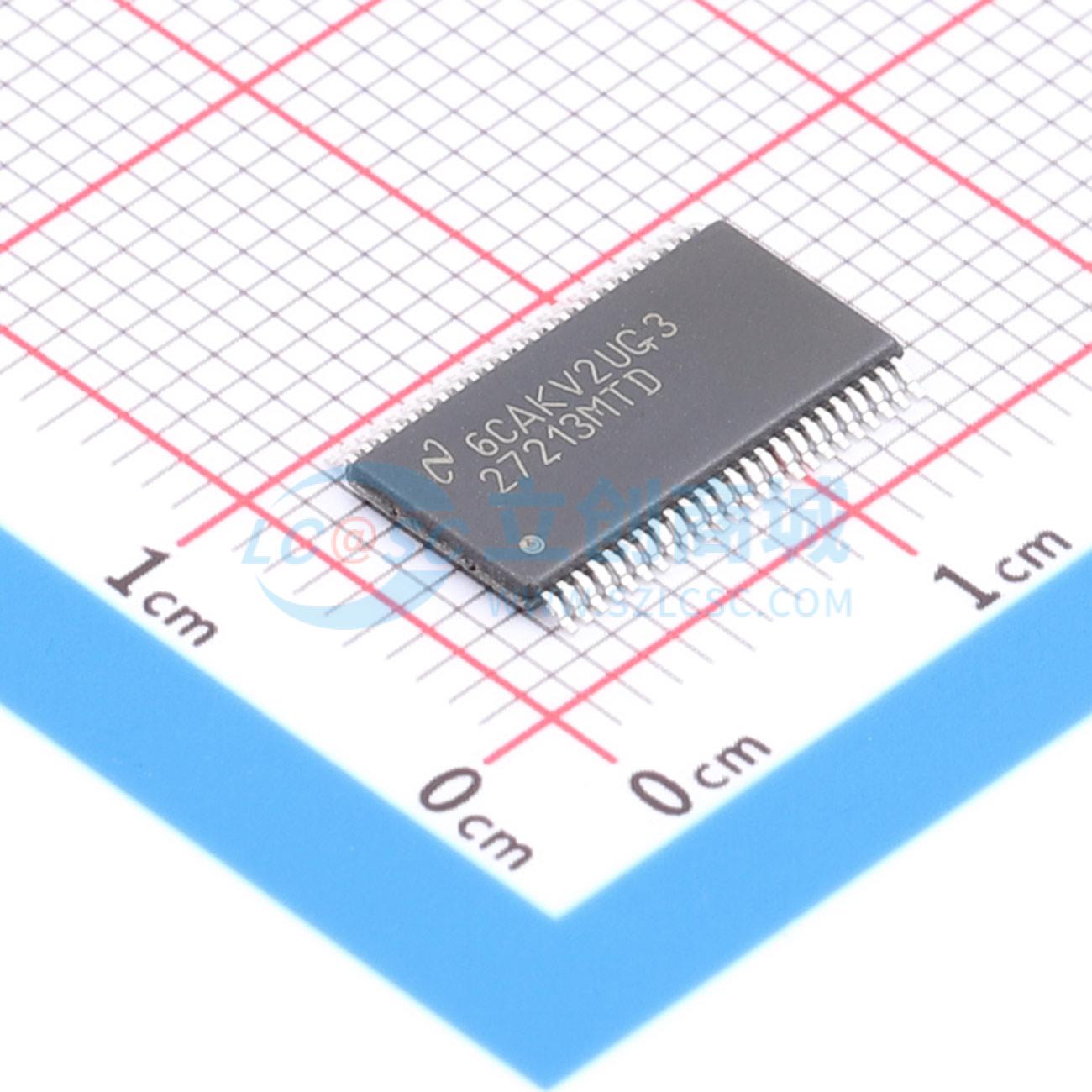

温馨提醒：图片仅供参考，商品以实物为准
LM27213MTD/NOPB
降压型 4.75V~6V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM27213 5V 至 30V 滞后同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM27213MTD/NOPB
- 商品编号
- C1530310
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~6V | |
| 输出电压 | 700mV~1.708V | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -5℃~+105℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM27213是一款单相同步降压稳压器控制器，旨在全面支持便携式微处理器。片上栅极驱动使其成为一个紧凑的单芯片解决方案。输出电流可以超过25安培。该IC采用电流模式迟滞控制机制。通过低值检测电阻来感应电感电流。LM27213的工作输入电压范围为5V至30V。输出电压通过6个电压识别（VID）引脚进行编程，并且在64个步进中从0.700V到1.708V可调。由于输出电压的误差直接设定了电感电流，因此对于大而快的负载瞬态响应接近方波。这对于模式转换要求是最佳的。此外，由于迟滞控制固有的输入电压前馈特性，线路瞬态响应也非常出色。该IC提供了逐周期峰值电流限制、过压保护和电源良好信号。LM27213完全支持某些处理器提供的停止CPU和睡眠模式。当启用时，IC进入一种省电的“二极管模拟”模式，这有助于延长便携系统的电池运行时间。LM27213还具有外部可调软启动速度的软启动功能。
应用领域
- 低功耗处理器的核心电压供电
- 低压高电流降压调节器
