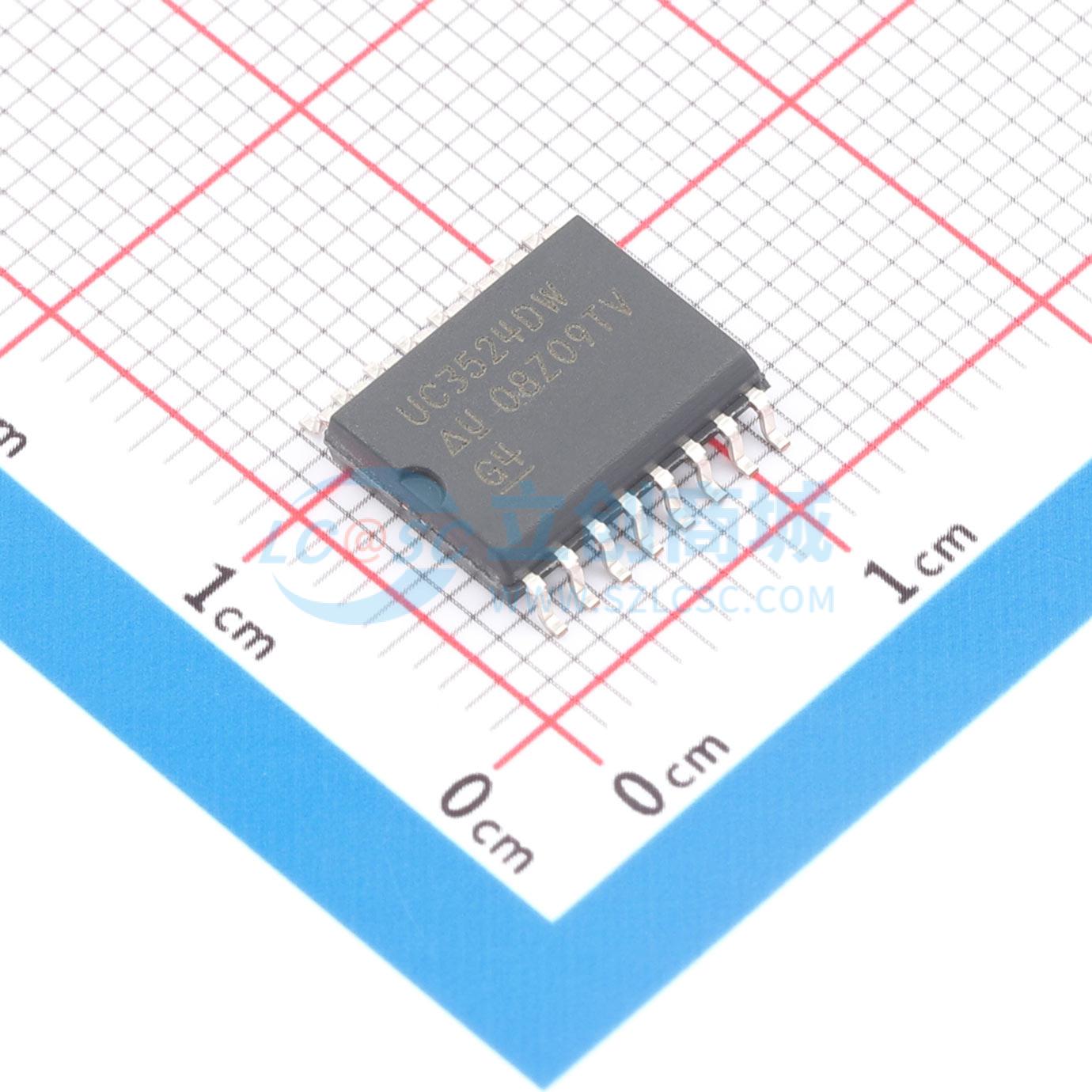

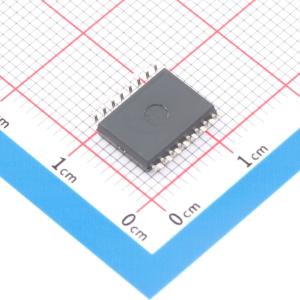

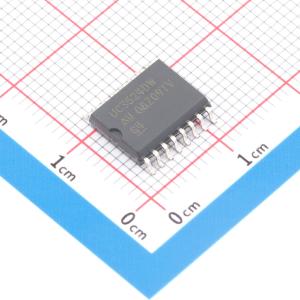

UC3524DW
升压型 8V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC3524DW
- 商品编号
- C1530393
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 8.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；升降压型 | |
| 工作电压 | 8V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 全桥式；升压式；半桥式；推挽式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - | |
| 功能特性 | 内置LDO稳压器；频率同步；过流保护 |
商品概述
UC1524、UC2524和UC3524在单个单片芯片上集成了构建稳压电源、逆变器或开关调节器所需的全部功能。它们也可用作高功率输出应用的控制单元。UC1524系列设计用于采用固定频率脉冲宽度调制技术的任意极性开关调节器、变压器耦合dc-to-dc转换器、无变压器倍压电路和极性转换器应用。双交替输出支持单端或推挽应用。每个器件包含片内基准、误差放大器、可编程振荡器、脉冲控制触发器、两个未绑定输出晶体管、高增益比较器，以及限流和关断电路。UC2524和UC3524分别设计用于–25℃ 至 85℃ 和 0℃ 至 70℃ 的工作温度范围。
商品特性
- 完整的PWM功率控制电路
- 未绑定输出，支持单端或推挽应用
- 低待机电流，典型值为8 mA
应用领域
- 稳压电源
- 逆变器
- 开关调节器
- 高功率输出应用
- 任意极性开关调节器
- 变压器耦合dc-to-dc转换器
- 无变压器倍压电路
- 极性转换器应用
