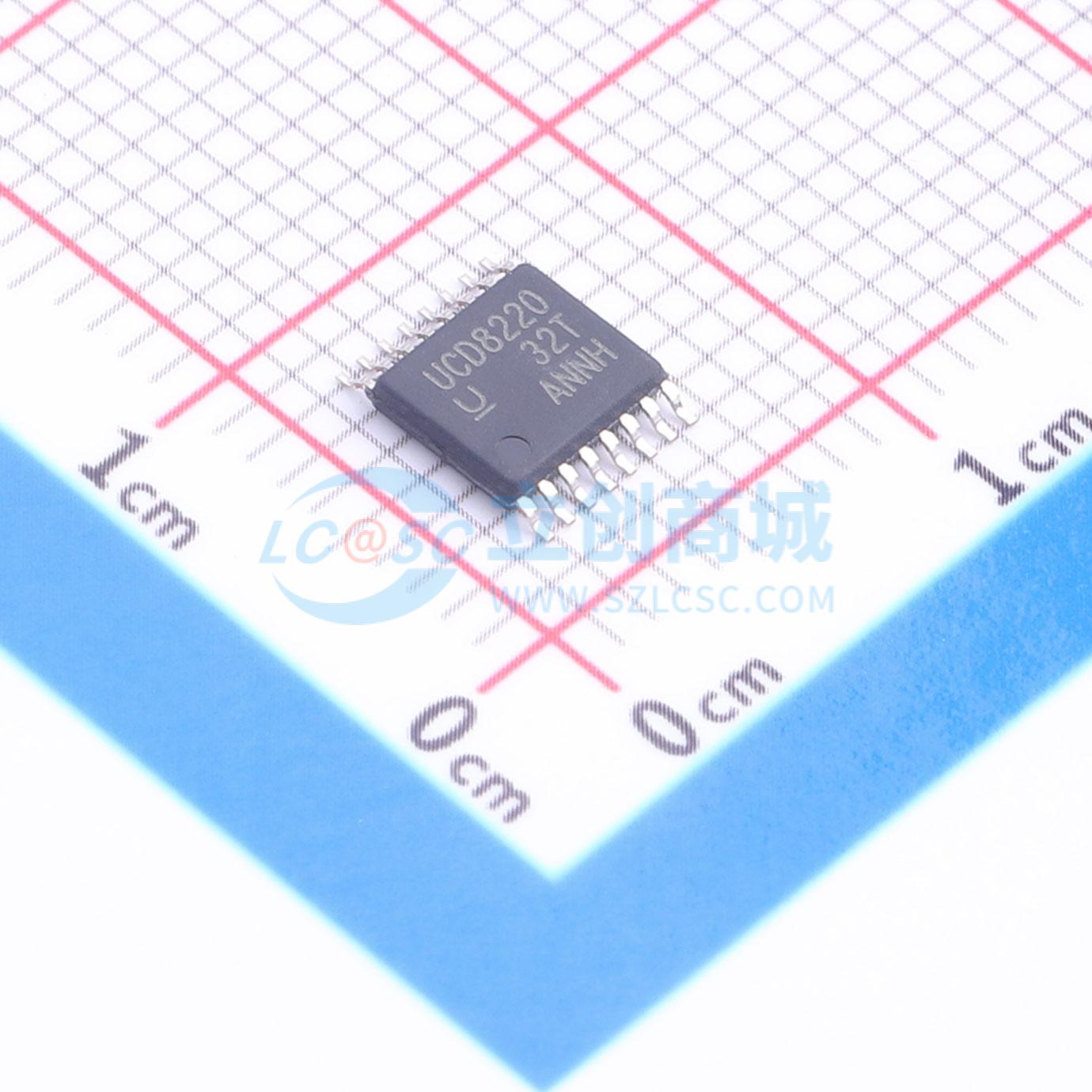

UCD8220PWP
数字管理推挽式模拟PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCD8220是一款数字管理的推挽式模拟PWM控制器,适用于使用微控制器或TMS320 DSP系列的数字电源管理。该控制器采用传统模拟方法闭合PWM反馈环路,但包括电路来解释来自数字控制器的时间域数字脉冲序列。该脉冲序列包含工作频率和最大占空比限制,从而控制电源操作。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCD8220PWP
- 商品编号
- C1530318
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 4.5V~15.5V | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 全桥式；推挽式；半桥式 | |
| 特性 | 过热保护(OTP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ |
商品概述
UCD8220模拟脉宽调制器（PWM）器件用于采用微控制器或TMS320 DSP系列的数字管理电源。 UCD8220器件是一款配置了推挽驱动逻辑的双端PWM控制器。
商品特性
- 适用于采用微控制器或TMS320 DSP系列的数字管理电源
- 具备逐周期限流功能的电压或峰值电流模式控制
- 来自数字控制器的时钟输入，用于设置工作频率和最大占空比
- 模拟PWM比较器
- 2 MHz开关频率
- 110 V输入启动电路和热关断功能（UCD8620）
- 内部可编程斜率补偿
- 3.3 V、10 mA线性稳压器
- 与DSP/微控制器兼容的输入
- 双±4 A TrueDrive集成电路大电流驱动器
- 负载为2.2 nF时，典型上升和下降时间为10 ns
- 输入到输出的传播延迟为25 ns
- 电流检测到输出的传播延迟为25 ns
- 可编程电流限制阈值
- 数字输出电流限制标志
- 4.5 V至15.5 V的电源电压范围
- 工作温度范围为-40℃至105℃
应用领域
- 数字管理开关模式电源
- 推挽、半桥或全桥转换器
- 电池充电器
