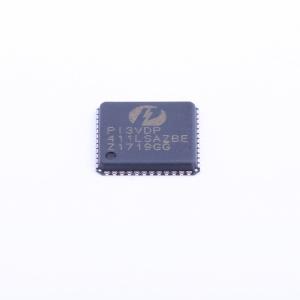

PI3VDP411LSAZBE

支持将双模 DisplayPort™ 发射器用于 HDMI™ 模式。这种灵活性让用户可以选择如何连接他们喜欢的显示器。所有信号路径均接受交流耦合视频信号。将该交流耦合信号转换为符合 HDMI rev 1.3 标准且具有适当信号摆幅的信号。这种转换对用户来说是自动且透明的。 每个通道都具备输出静噪功能。当输出通道启用（OE# = 0）且处于工作状态时，TMDS 像素时钟输入信号决定输出是否启用。当没有 TMDS 像素时钟时，TMDS 输出通道将被禁用。 支持高达 2.5Gbps 的速率，可提供每个通道 12 位的色彩深度，符合 HDMI rev 1.3 的规定。

• 将低摆幅交流耦合差分输入转换为符合 HDMI rev 1.3 标准的开漏电流驱动、接收端端接差分输出
• 每通道 HDMI 电平转换操作速率高达 2.5Gbps（250MHz 像素时钟）
• 集成用于交流耦合差分输入的 50 欧姆端接电阻
• 提供输出静噪功能，在没有 TMDS 时钟时关闭 TMDS 共模输出缓冲器
• 具备启用/禁用功能，可关闭 TMDS 输出以进入低功耗状态
• 对 TMDS 输出进行压摆率控制，以最小化电磁干扰
• 集成有源/无源 DDC 电平转换器（3.3V 源到 5V 负载）
• 透明操作：无需重新定时或配置
• 用于 HDMI/DVI 连接器 HPD 信号的电平转换器
• HPD_SINK 输入集成下拉电阻，确保在未连接显示器时“输入低电平”
• 需要 3.3V 电源供电
• TMDS 输出启用控制
• 所有 I/O 引脚均具备 ESD 保护：4kV HBM，以下引脚具备 ±8kV 接触式 ESD 保护：OUT_Dx±、SDA_SINK、SCL_SINK、HPD_SINK

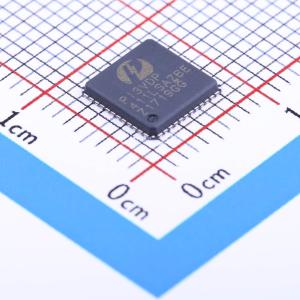

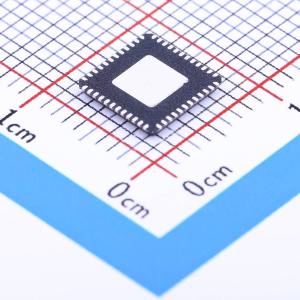

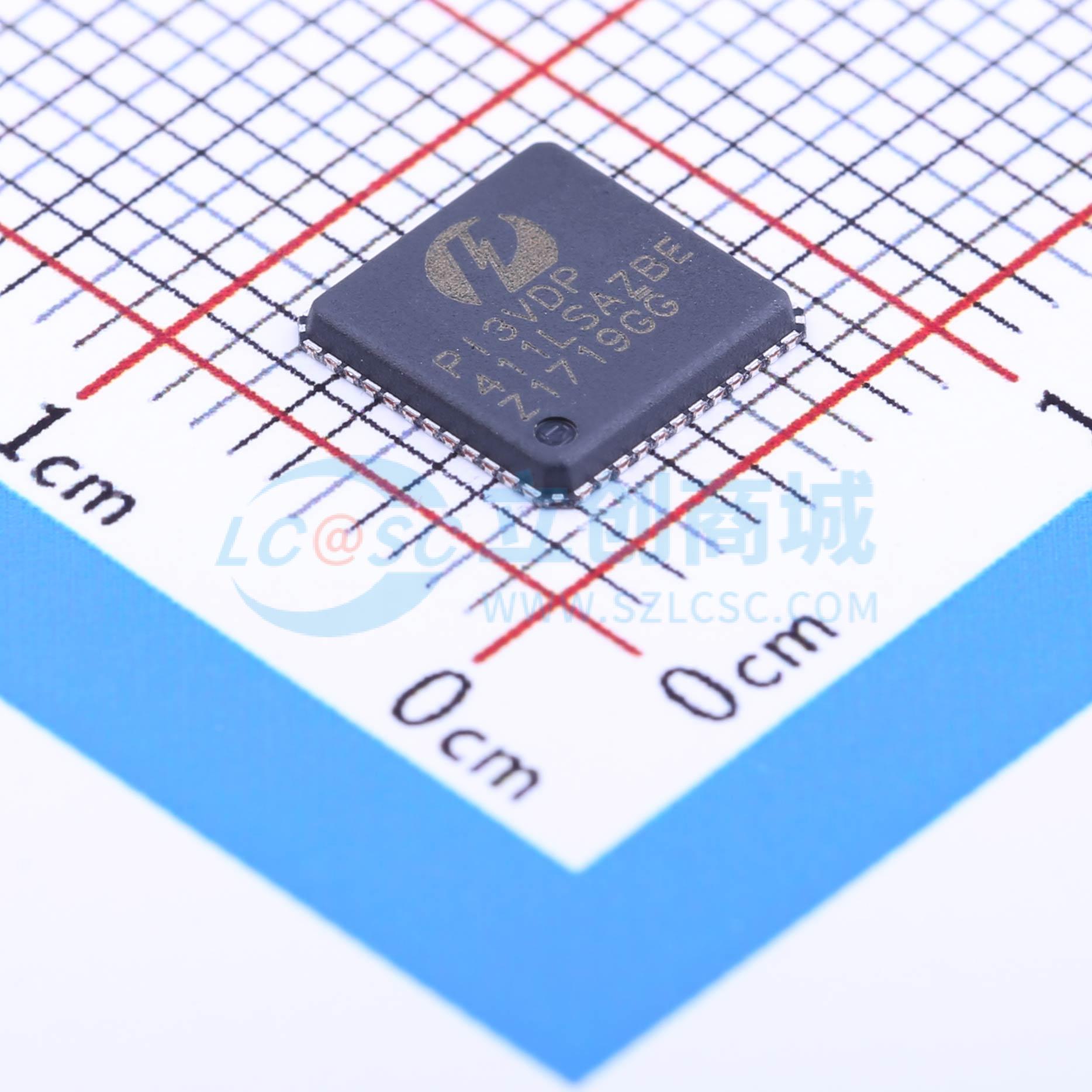

• 封装（提供无铅和环保型）：48 TQFN，7mm×7mm（ZBE）
