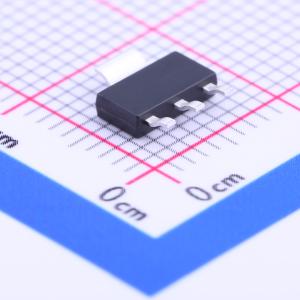

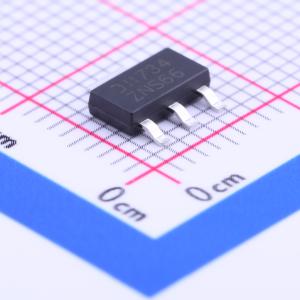

温馨提醒：图片仅供参考，商品以实物为准
DSS60601MZ4-13
NPN 电流:6A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 60V。 Ic = 6A 高连续电流。 IcM = 12A 峰值脉冲电流。 低饱和电压 VREF(sat) < 60mV @ 1A。 互补 PNP 类型。 完全无铅且完全符合 RoHS 标准。 无卤素和锑，“绿色”器件。 有符合汽车标准的型号
- 品牌名称
- DIODES(美台)
- 商品型号
- DSS60601MZ4-13
- 商品编号
- C150451
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 6A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 3W | |
| 直流电流增益(hFE) | 120@1A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 220mV@3A,60mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V |
商品特性
- 集电极 - 发射极击穿电压（BVCEO）> 60 V
- 集电极连续电流（IC）= 6 A（高值）
- 集电极脉冲峰值电流（ICM）= 12 A
- 低饱和电压：在 1 A 电流下，集电极 - 发射极饱和电压（VCE(sat)）< 60 mV
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，为“绿色”器件
- 另有符合汽车应用标准的产品规格书（DSS60601MZ4Q）
