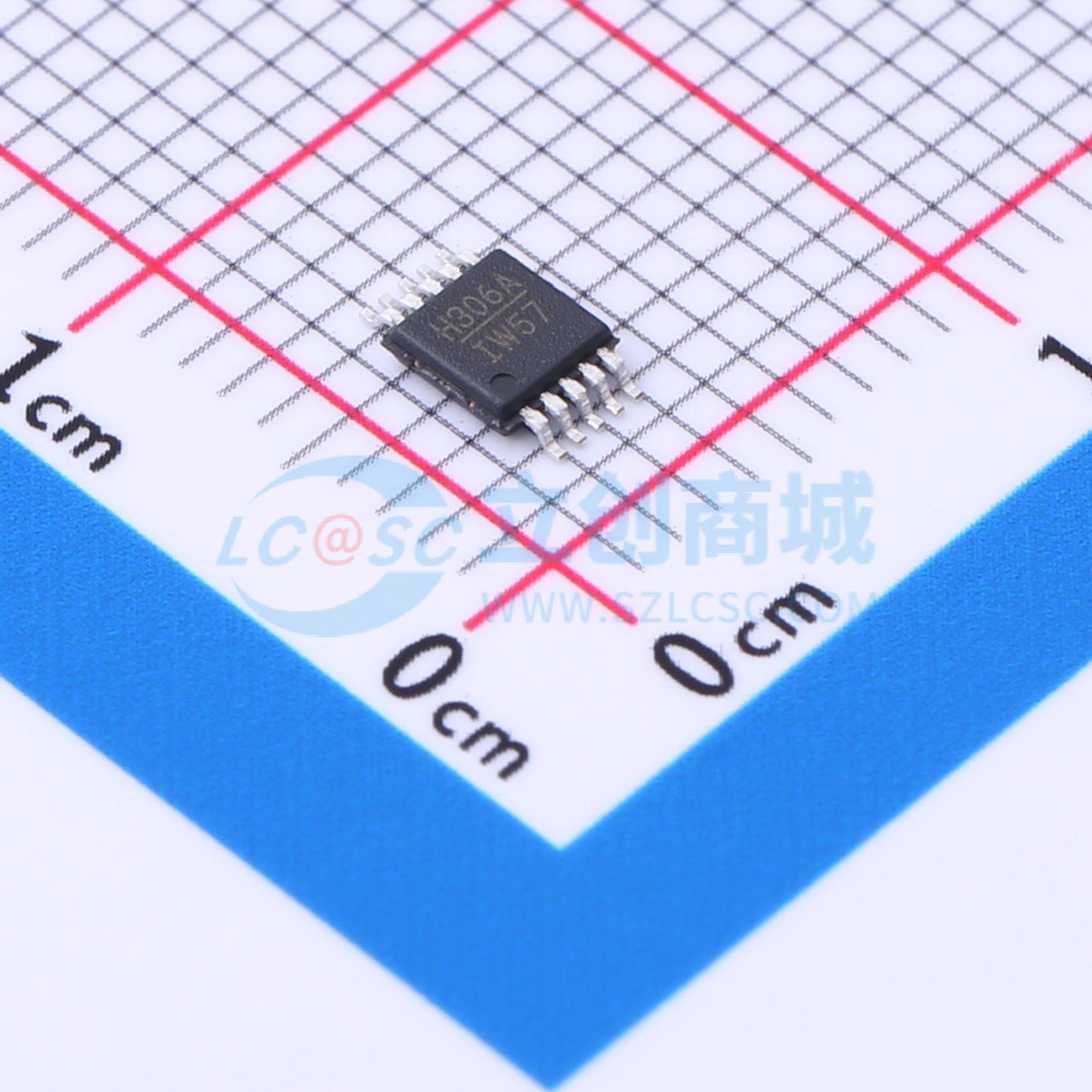

温馨提醒：图片仅供参考，商品以实物为准
HMC306AMS10E
0.7-3.8GHz 5位数字衰减器
- 描述
- HMC306AMS10E 是一款通用宽带 5 位正控 GaAs IC 数字衰减器，采用 10 引脚 MSOP 表面贴装塑料封装。覆盖 0.7 至 3.8 GHz 频率范围，插入损耗典型值小于 1.5 至 2.3 dB。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC306AMS10E
- 商品编号
- C1525849
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | - |
商品概述
HMC306AMS10 和 HMC306AMS10E 是通用宽带5位正控制GaAs IC数字衰减器，采用10引脚MSOP表面贴装塑料封装。工作频率范围为0.7至3.8 GHz，插入损耗通常小于1.5至2.3 dB。这些衰减器的比特值分别为0.5（LSB）、1、2、4和8 dB，总衰减量为15.5 dB。衰减精度优异，典型值为±0.2 dB，IIP3可达+52 dBm。通过在0至+3至+5 V之间切换五个比特控制电压输入来选择每个衰减状态。需要通过外部5K欧姆电阻施加+3至+5 V的单Vdd偏置电压。
应用领域
- 移动通信；UMTS/3G基础设施
- ISM, MMDS, WLAN, WiMAX
- 微波无线电及VSAT
- 测试设备和传感器
