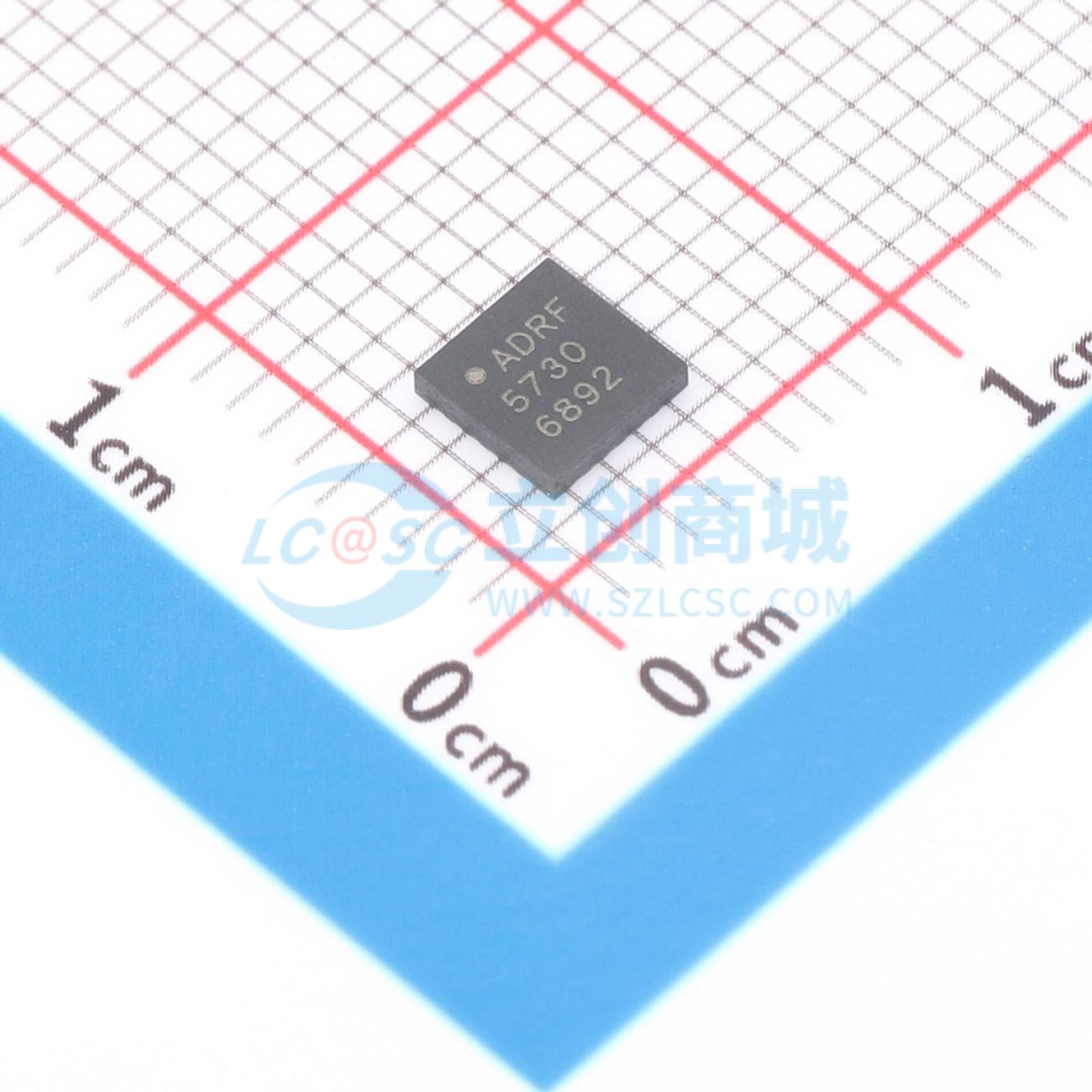

ADRF5730BCCZN实物图

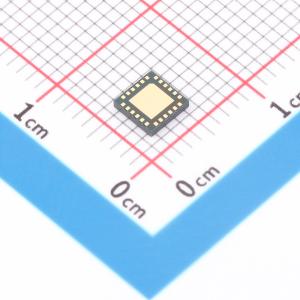

  • ADRF5730BCCZN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADRF5730BCCZN

0.5 dB LSB、6位硅数字衰减器,100 MHz至40 GHz

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ADRF5730是一款6位数字衰减器,具有31.5 dB的衰减范围,步进为0.5 dB。工作频率范围为100 MHz至40 GHz,插入损耗小于4.8 dB,具有高精度的衰减控制和良好的线性度。
品牌名称
ADI(亚德诺)
商品型号
ADRF5730BCCZN
商品编号
C1525897
商品封装
VFLGA-24-EP​
包装方式
-
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录RF衰减器
频率范围100MHz~40GHz
功率500mW
属性参数值
阻抗50Ω
衰减值0.5dB~31.5dB

商品概述

ADRF5730是一款硅基6位数字衰减器,具有31.5 dB的衰减控制范围,步进为0.5 dB。该器件的工作频率范围为100 MHz至40 GHz,插入损耗优于4.8 dB,并且具有优异的衰减精度。ADRF5730在所有状态下具有27 dBm的平均射频输入功率处理能力和30 dBm的峰值功率处理能力。ADRF5730需要+3.3 V和-3.3 V的双电源电压。该器件具备串行外设接口(SPI)、并行模式控制以及与互补金属氧化物半导体(CMOS)/低压晶体管到晶体管逻辑(LVTTL)兼容的控制功能。ADRF5730与低频截止版本ADRF5720引脚兼容,后者的工作频率范围为9 kHz至40 GHz。ADRF5730的射频端口设计为匹配50 Ω的特性阻抗。对于宽带应用,在射频传输线上进行阻抗匹配可以进一步优化高频插入损耗、回波损耗和衰减精度特性。ADRF5730采用24引脚、4 mm x 4 mm、符合RoHS标准的栅格阵列(LGA)封装,工作温度范围为-40℃至+105℃。

应用领域

  • 工业扫描仪
  • 测试和仪器
  • 蜂窝基础设施:5G毫米波
  • 微波无线电和非常小口径终端(VSATs)
