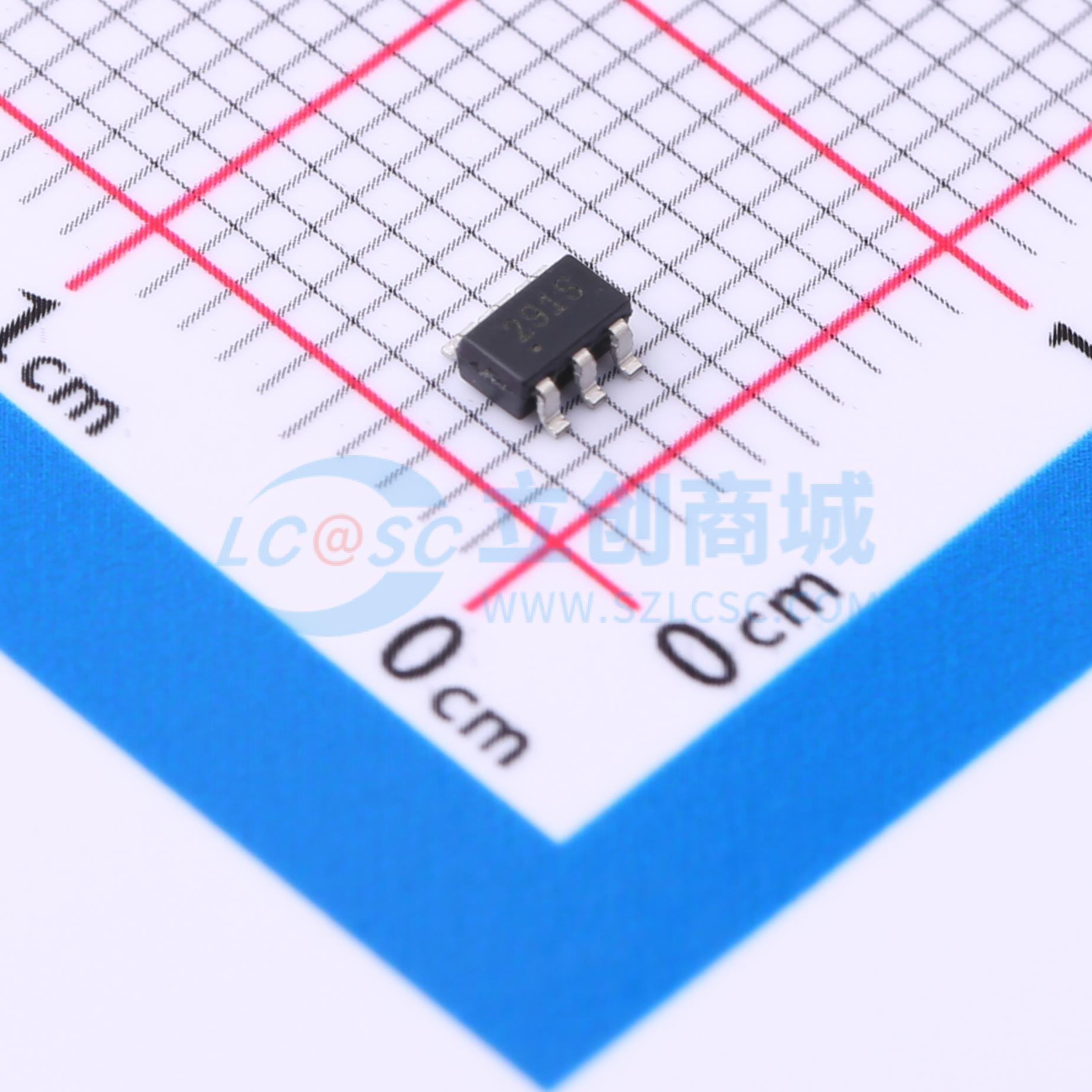

温馨提醒：图片仅供参考，商品以实物为准
HMC291SE
0.7-4.0GHz 4dB LSB 步进 2位正控数字衰减器
- 描述
- HMC291SE 是一种通用宽带 2 位正控硅 IC 数字衰减器，采用 6 引脚 SOT26 表面贴装塑料封装。插入损耗在工作频率范围内通常在 0.4dB 至 1dB 之间。衰减器的比特值为 4（LSB）和 8dB，总衰减量为 12dB。状态误差典型值为 ±0.4dB，具有高达 57dBm 的 IIP3。通过 0V 和 +3V 或 +5V 之间的两个比特控制电压输入来选择每个衰减状态。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC291SE
- 商品编号
- C1525868
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 频率范围 | 700MHz~4GHz |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | 12dB |
商品概述
HMC291SE是一款通用宽带2位正控制硅IC数字衰减器，采用6引脚SOT26表面贴装塑料封装。在整个工作频率范围内，插入损耗通常在0.4 dB到1 dB之间。衰减器的位值分别为4（最低有效位）和8 dB，总衰减为12 dB。状态误差非常优秀，典型值为±0.4 dB，IIP3可达57 dBm。通过两个位控制电压输入，在0V和+3V或+5V之间切换，每个输入电流小于25 μA，用于选择每个衰减状态。需要通过外部4.7K欧姆电阻施加+3V至+5V的单个VDD供电电压。
应用领域
- 蜂窝
- PCS, ISM, MMDS
- 无线局域网手机及基站
