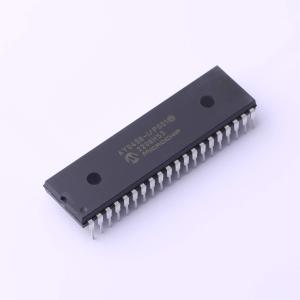

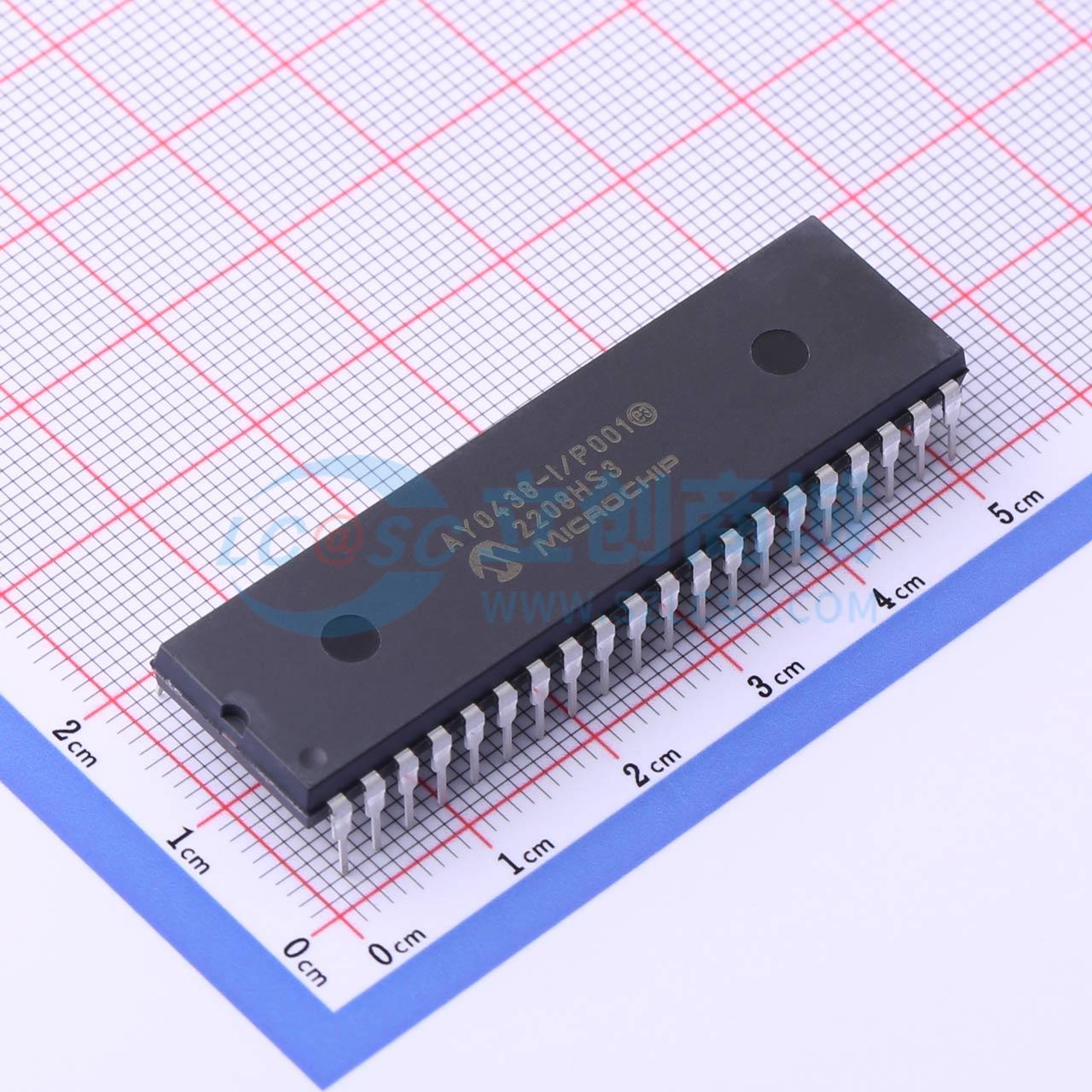

AY0438-I/P

AY0438 是一种CMOS集成器件，用于驱动液晶显示器，通常在微处理器控制下工作。该部件作为一个智能外设，可以驱动多达32个LCD段。由于其串行输入结构，仅需三条控制线。它锁存要显示的数据，并使微处理器免于生成所需波形的任务。

AY0438 可以驱动任何标准或定制的并行驱动LCD显示器，无论是场效应还是动态散射；7、9、14或16段字符；小数点；前导+或-；或特殊符号。多个AY0438设备可以级联。LCD波形的交流频率可以由用户提供，也可以通过将电容连接到LCD输入端来生成，这会控制内部振荡器的频率。

AY0438 有40引脚双列直插式塑料封装和44引脚PLCC封装。未封装的裸片也可提供。

• 驱动多达32个任意配置的LCD段
• CMOS工艺：宽电源电压范围、低功耗运行、高抗噪能力、宽温度范围
• 与CMOS和TTL兼容的输入
• 所有引脚具有静电放电保护
• 可级联
• 片上振荡器
• 仅需三条控制线

• 工业显示器
• 消费品显示器
• 电信产品显示器
• 汽车仪表盘显示器
