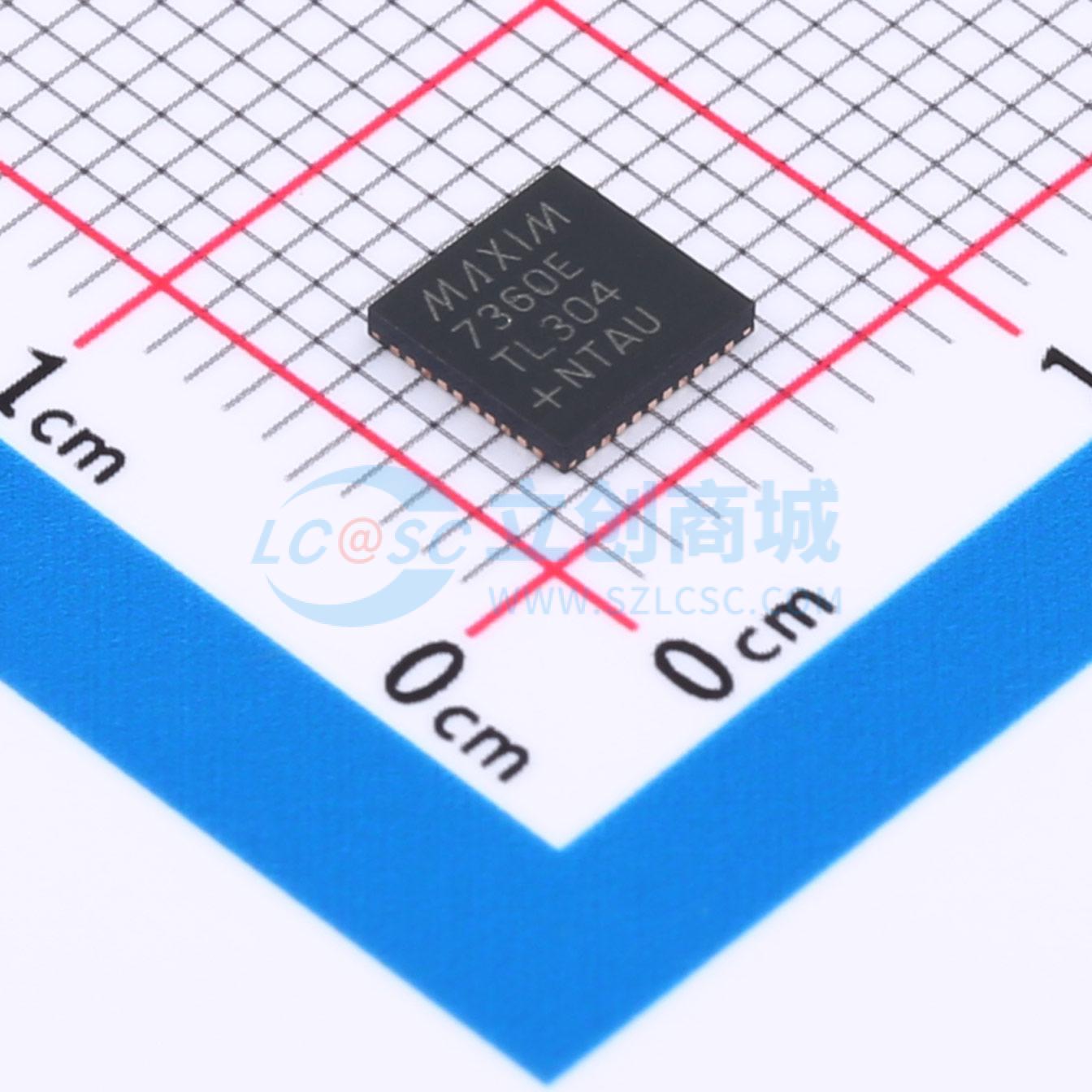

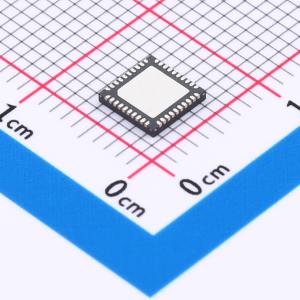

MAX7360ETL+

MAX7360 I2C接口外设可为微处理器提供多达64个按键开关管理功能，还具备额外的8个LED驱动器/GPIO，支持恒流、PWM亮度控制和旋转开关控制选项。 按键开关驱动器可与导通电阻高达5 kΩ的金属或电阻式开关连接。按键输入采用静态监测而非动态监测，以确保低EMI运行。MAX7360具备自动睡眠和自动唤醒模式，可进一步降低器件功耗。自动睡眠功能可在睡眠超时后使器件进入低功耗状态（典型值为1 μA）。自动唤醒功能可使MAX7360在按键操作时从睡眠状态恢复到正常工作模式。 按键控制器可对按键和释放事件（若启用，还包括自动重复功能）进行消抖处理并维护一个FIFO队列。中断（INTK）输出可配置为在按键操作发生时或达到最大速率时发出警报。 有8个开漏I/O端口可用于驱动LED。每个开漏端口的最大恒流水平为20 mA。每个开漏端口上LED的亮度可通过256级PWM控制进行单独调节。一对输入端口（PORT6、PORT7）可配置为接收旋转开关的2位格雷码输入。此外，若不用于按键开关控制，多达6个列引脚可用作通用开漏输出（GPO），用于LED驱动或逻辑控制。 MAX7360提供带裸露焊盘的40引脚（5 mm x 5 mm）薄型QFN封装，以及适用于手机、掌上电脑和其他便携式消费电子应用的小型36凸点晶圆级封装（WLP）。MAX7360的工作温度范围为-40℃至+85℃。

• 集成ESD保护：±8 kV IEC 61000 - 4 - 2接触放电，±15 kV IEC 61000 - 4 - 2空气间隙放电
• 耐受+14 V，开漏I/O端口可实现恒流LED驱动
• 支持旋转开关的输入对（PORT6、PORT7）
• 256级PWM单独LED亮度控制
• 单个LED闪烁速率和通用LED淡入/淡出速率范围为256 ms至4096 ms
• FIFO队列最多可存储16个消抖后的按键事件
• 用户可配置按键消抖时间（9 ms至40 ms）
• 按键扫描采用静态矩阵监测，实现低EMI运行
• 工作电压范围为+1.62 V至+3.6 V
• 可监测多达64个按键
• 每次消抖事件/FIFO达到指定级别或在可定义时间段结束时产生按键开关中断（INTK）
• 输入端口的端口中断（INTI），用于特殊按键功能
• 400 kbps、耐受+5.5 V的两线串行接口，具备可选总线超时功能
• 四种I2C地址选择

• 手机
• 个人数字助理（PDA）
• 手持游戏设备
• 便携式消费电子产品
• 打印机
• 仪器仪表
