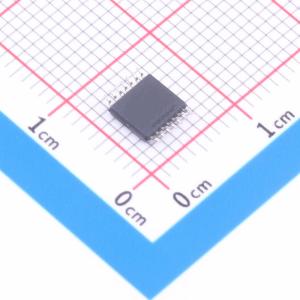

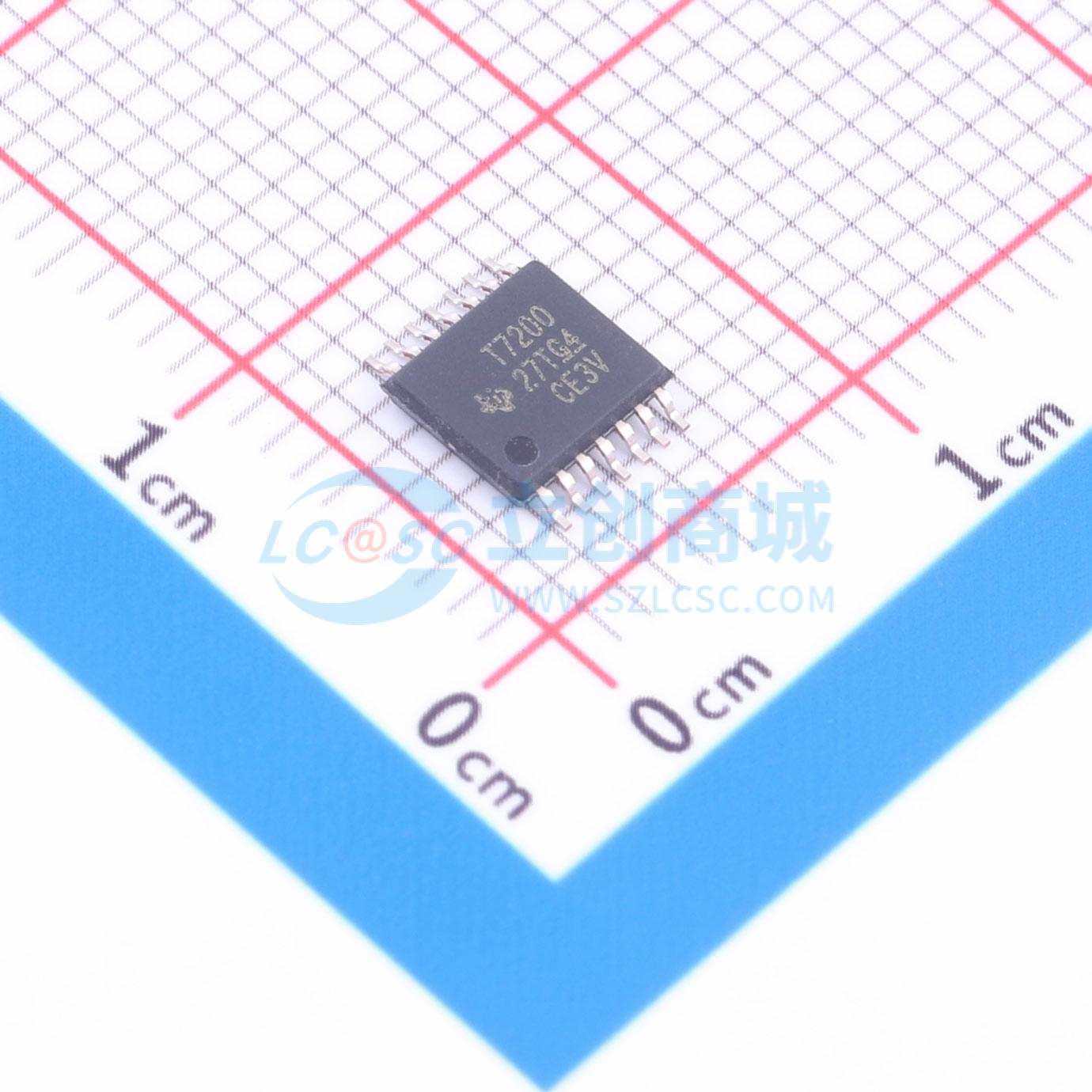

TDC7200PW
TDC7200 时间数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDC7200 用于激光雷达和超声波的飞行时间 (ToF) 应用的时间数字转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TDC7200PW
- 商品编号
- C1523567
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 工作电压 | 2V~3.6V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 20MHz | |
| 静态电流 | 0.5uA |
商品概述
TDC7200是一款时间 - 数字转换器(TDC)，适用于水表、燃气表和热量计等超声波感测装置。与TDC1000（超声波模拟前端）配套使用时，可与MSP430、电源、无线器件以及相关源代码一起构成一套完整的超声波感测解决方案。 时间数字转换器(TDC)可执行秒表功能，测量START脉冲与多达5个STOP脉冲之间的时间间隔（渡越时间，即TOF）。这一功能使得用户能够灵活选择回声性能最佳的STOP脉冲。 该器件内置自校准时基，可对时间和温度偏差进行补偿。这一自校准功能使得时间数字转换器能够获得皮秒级精度。因此，TDC7200非常适用于注重高精度零流量和低流量测量的流量计应用。 TDC7200置于自主多周期平均模式下时，可降低系统功耗，非常适合电池供电式流量计。在此模式下，主器件会进入休眠模式以实现节能，并会在测量序列完成后由TDC中断唤醒。
商品特性
- 分辨率：55ps
- 标准偏差：35ps
- 测量范围：
- 模式1：12ns至500ns
- 模式2：250ns至8ms
- 低功耗：0.5μA (2SPS)
- 最多支持5个STOP信号
- 自主多周期平均模式，可实现低功耗
- 电源电压：2V至3.6V
- 工作温度范围：-40°C至85°C
- 用于配置和寄存器访问的SPI主器件接口
应用领域
- 流量计：水表、燃气表和热量计
- 磁致伸缩位置/液位感测
- 无人机（激光雷达和声纳）的飞行时间、计量设备和投影仪
- 热量分配表
