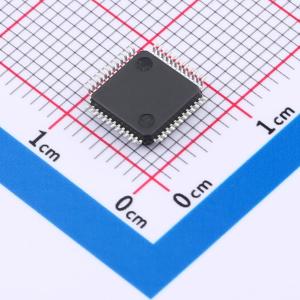

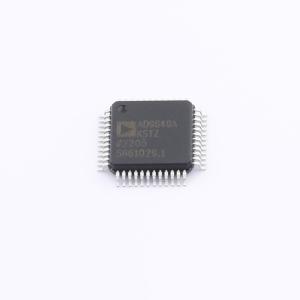

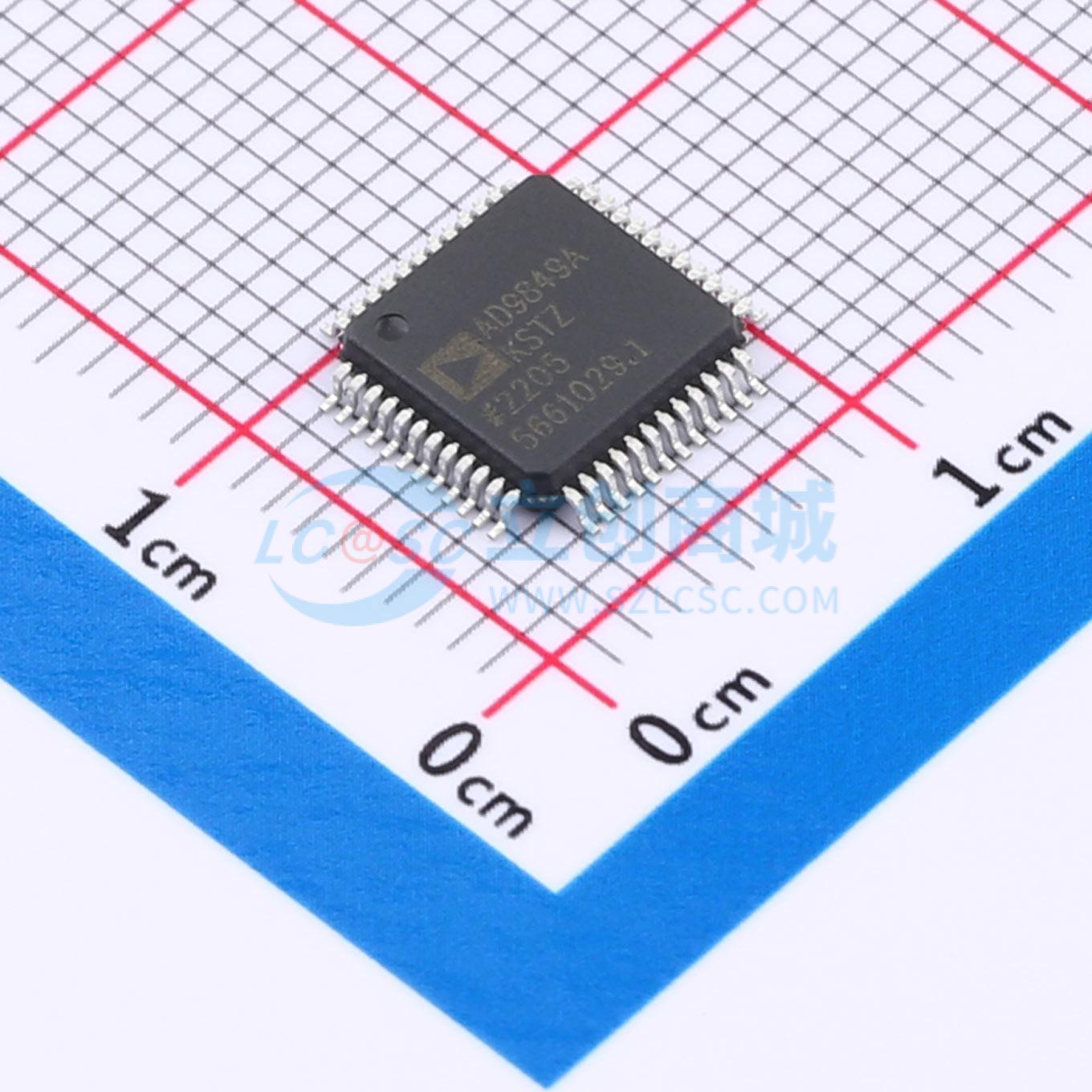

AD9849AKSTZ

AD9848和AD9849是用于数码相机应用的高度集成的CCD信号处理器。两者均包含一个带A/D转换的完整模拟前端，以及一个可编程定时驱动器。精密定时内核允许以约1 ns的分辨率调整高速时钟。 AD9848的像素速率为20 MHz，AD9849的像素速率为30 MHz。模拟前端包括黑电平钳位、CDS、PxGA、VGA和一个10位或12位A/D转换器。定时驱动器为RG和H1 - H4提供高速CCD时钟驱动器。使用三线串行接口进行操作编程。 AD9848和AD9849采用节省空间的48引脚LQFP封装，工作温度范围为 -20℃至 +85℃。

• AD9848：10位、20 MHz版本
• AD9849：12位、30 MHz版本
• 相关双采样器（CDS）
• -2 dB至±10 dB像素增益放大器（PxGA）
• 2 dB至36 dB 10位可变增益放大器（VGA）
• 10位20 MHz A/D转换器（AD9848）
• 12位30 MHz A/D转换器（AD9849）
• 带可变电平控制的黑电平钳位
• 完整的片上定时驱动器
• 20 MSPS下分辨率为1 ns的精密定时™内核
• 片上3 V水平和RG驱动器（AD9848）
• 片上5 V水平和RG驱动器（AD9849）
• 48引脚LQFP封装

• 数码相机
