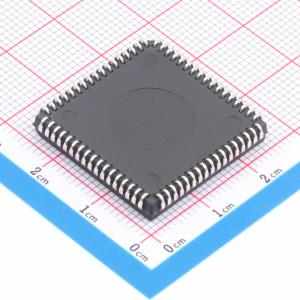

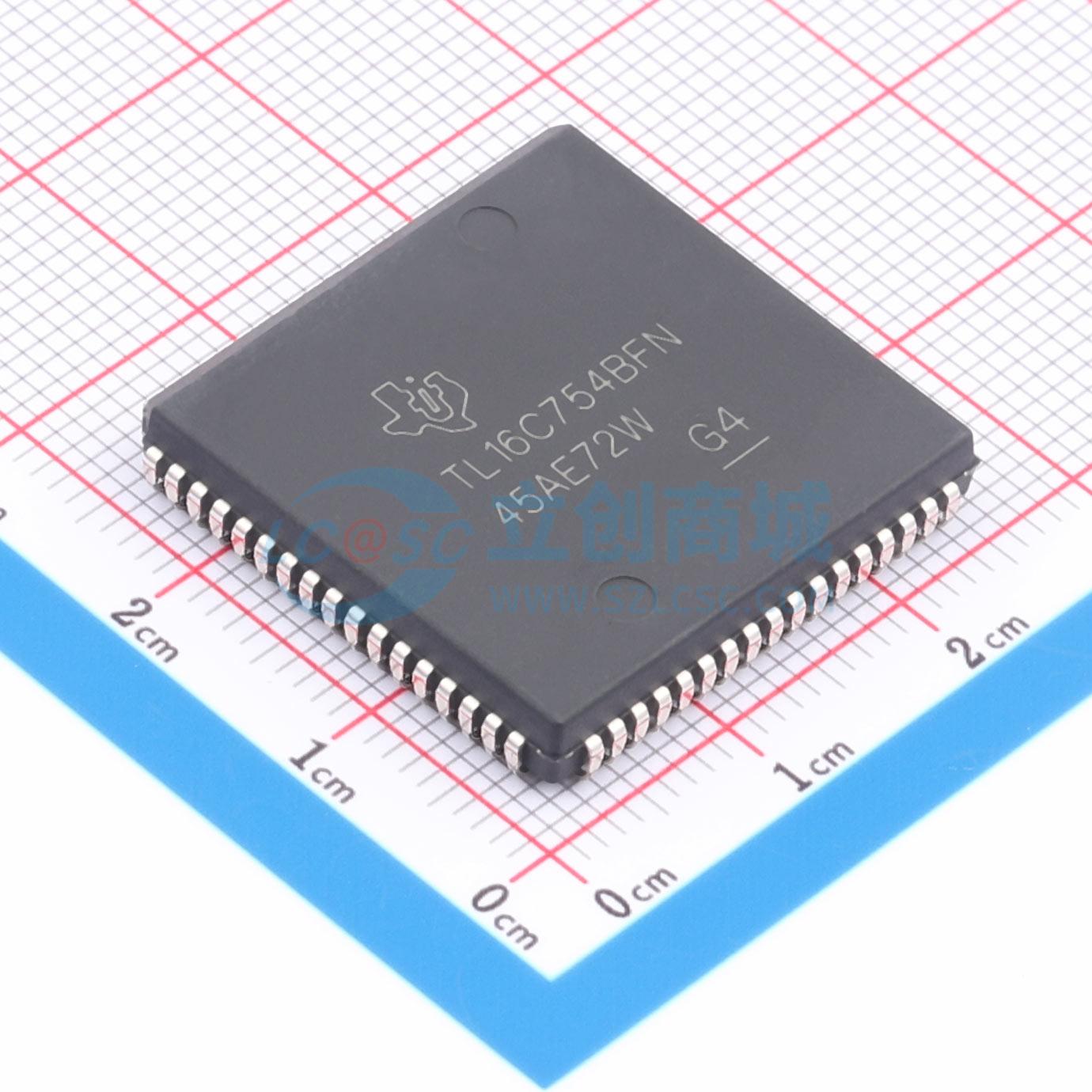

温馨提醒：图片仅供参考，商品以实物为准

TL16C754BFN

带64字节FIFO的四路通用异步收发传输器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL16C754B 具有 64 字节 FIFO 的四路 UART
品牌名称: TI(德州仪器)
商品型号: TL16C754BFN
商品编号: C1523597
商品封装: PLCC-68(24.2x24.2)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	工作电压	2.7V~5.5V
	功能特性	硬件流控支持；软件流控支持；分数波特率发生器；自动错误检测；带假起始位检测；带调制解调器控制；低功耗模式；带自动流量控制；内部环回/自检模式
	工作温度	-40℃~+85℃
	工作电流	25mA

商品概述

TL16C754B是一款四路通用异步收发器（UART），自带64字节FIFO，支持自动软硬件流控，数据速率最高可达3Mbps，具备多项增强功能，带有存储接收FIFO阈值电平的传输控制寄存器，可在软硬件流控过程中启停传输，通过FIFO就绪寄存器可一次访问获取全部四个端口的TXRDY/RXRDY状态，片上状态寄存器可提供错误指示、运行状态和调制解调器接口控制，系统中断可根据用户需求调整，内置回环能力可实现板级诊断，可完成接收数据的串行转并行转换与发送数据的并行转串行转换，提供80引脚TQFP和68引脚PLCC两种封装可选。

商品特性

引脚兼容ST16C654与TL16C554，带有额外增强功能
支持最高24MHz晶振输入时钟，对应传输速率可达1.5Mbps；5V工作模式下支持最高48MHz振荡器输入时钟，对应传输速率可达3Mbps；3.3V工作模式下支持最高32MHz振荡器输入时钟，对应传输速率可达2Mbps
集成64字节发送FIFO，集成64字节带错误标志的接收FIFO
支持可编程可选择的收发FIFO触发电平，可用于生成DMA信号与中断；支持可编程接收FIFO触发电平，可用于软硬件流控
支持软硬件流控，可对Xon/Xoff字符编程，支持可编程自动RTS和自动CTS，支持可选的Xon任意字符恢复数据流
收发数据均具备DMA信号能力
支持3.3V或5V电源供电
工作温度范围为-40℃到85℃
支持软件可选波特率发生器，可预分频提供额外4分频功能
支持快速访问2时钟周期IOR/IOW脉冲宽度
支持可编程休眠模式
可编程串行接口特性：支持5、6、7或8位数据字符，支持偶校验、奇校验或无校验位的生成与检测，支持1、1.5或2个停止位生成
支持错误起始位检测，正常模式与休眠模式下均具备完整状态报告能力
支持线路中断生成与检测，具备内部测试和回环能力，采用全优先级中断系统控制
提供调制解调器控制功能（CTS、RTS、DSR、DTR、RI、CD）
对接收到的所有位都采用三采样多数表决逻辑确定逻辑电平
接收端可检测中断、空闲、帧错误、FIFO溢出与校验错误，发送端可检测FIFO下溢
为收发DMA与中断生成提供独立可选可编程触发电平，复位后收发FIFO默认禁用，默认触发电平为1字节
可编程波特率发生器可对输入参考时钟进行1至(2^16 -1)分频，CLKSEL引脚可选择复位后参考时钟为输入时钟1分频或4分频

应用领域

通用异步串行数据收发传输
配合处理器、调制解调器等外设实现串行通信

	属性	参数值
	商品目录	总线转UART
	串口通道数	4
	FIFO容量	64Byte
	串口最大速率	3Mbps
